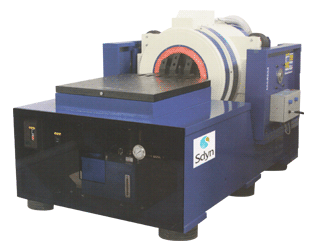

Вибросистема SEV-440/DSA 60K



ОПИСАНИЕ:
  • F (сила) = 50000 H;

  • f (частотный диапазон) = DC...2300 Гц;

  • A (ускорение) = 100 g;

  • S (перемещение) = 51 мм;

  • m (масса загрузки) = 550 кг

Виброиспытательные стенды серии SEV 440 используются для проведения вибрационных тестов крупногабаритных образцов, изделий в сборке, в том числе автомобильной и авиационной промышленности. Важной особенностью данной серии вибростендов является непрерывное выполнение всех рабочих испытаний. Управление испытаниями осуществляется с помощью системы управления вибростендами ZET 017-U.

ОСОБЕННОСТИ:
  • Совместим с любыми датчиками.
  • Легкая и прочная подвесная система.
  • Прочная конструкция обеспечивает длительный срок службы.
  • Автоматическое центрирование корпуса.
  • Изоляция корпус.
  • Звукопоглотитель.
  • Пневмоопора.

Виброиспытательная система SEV 440 состоит из вибростенда и усилителя мощности и управляется контроллером системы управления вибростендами ZET017-U. Контроль параметров вибрации осуществляется по каналам обратной связи от датчиков (акселерометров, велосиметров, датчиков перемещения), устанавливаемых на столе вибростенда и испытуемом изделии. Оператор задает профиль испытаний и контроллер системы управления вибростендами ZET017-U обеспечивает воспроизведение вибростендом заданного профиля в автоматическом режиме.


Схема испытаний вибрацией на базе системы управления вибростендами ZET 017-U

ОСОБЕННОСТИ КОМПЛЕКТ ПОСТАВКИ

Вибростенд

Усилитель мощности

Система охлаждения

Набор инструментов для монтажа вибростенда (ключи, отвертки)

Расширительный стол, который крепится к штоку вибростенда

Дополнительно для работы потребуется следующее оборудование:

  • Компрессор - для накачки пневматической подушки внутри стенда, которая поддерживает шток
  • Генератор сигнала или система управления
  • Автомат питания достаточной мощности, чтобы выдержать пусковой ток (смотрите внимательно документацию)
Параметр Ед. измерения Значение
Вибростенд

SEV 440

Усилитель мощности

DSA 60K

Сила (синусоидальная вибрация)

Н

50000

Сила (случайная вибрация)

Н

50000

Частотный диапазон

Гц

DC...2300

Ускорение (синусоидальная вибрация)

g

100

Максимальный ход (пик-пик)

мм

51*

Масса загрузки

кг

550

Выталкивающая сила при синусиоидальной вибрации (пик)

кН

50

Диаметр стола, мм

мм

440

Виброскорость (пик)

м/с

1,8

Масса движущего элемента

кг

50

Резонансная частота

Гц

2100

Масса вибростенда

кг

5000

Выходная мощность усилителя

150 В, 400 А

Входное сопротивление,

кОм

10

Габариты (длина х ширина х высота)

мм

1605х985х1245

*по заказу 63 мм

Сделать заказ и запросить дополнительную информацию по SEV-440/DSA 60K Вы можете здесь.
