Система измерения крутящего момента
ОПИСАНИЕ:-
измерение крутящего момента с помощью цифровых датчиков;
-
измерительная часть и рабочее место оператора стенда удалены друг от друга;
-
проведение периодических и ресурсных испытаний различных движущих элементов конструкций, например лопастей турбин, вертолетов.
-
автоматизированная и масштабируемая система
Система измерения крутящего момента предназначена для проведения периодических и ресурсных испытаний различных движущих элементов конструкций, например лопастей турбин, вертолетов. Система позволяет измерять проводить испытания как в статике (измерения крутящего момента), так и в динамике (измерение нестабильности крутящего момента).

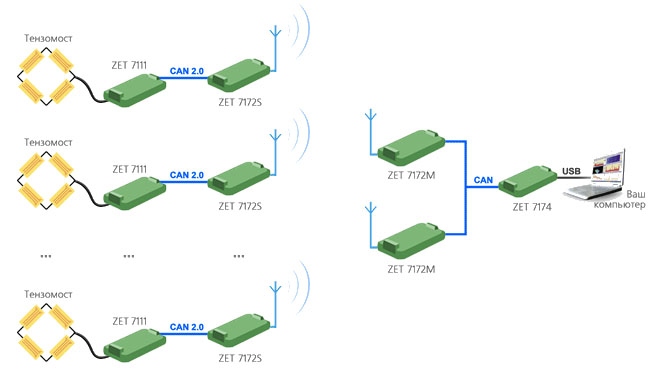

Чувствительным элементом системы является тензомост, который реагирует на деформацию вала. Определение крутящего момента осуществляется измерительным модулем ZET 7111 (подробнее см. Схемы подключения тензорезисторов к измерительным модулям). Передача данных производится по радиоканалу. Модуль ZET 7172-S передаёт результаты измерений, модуль ZET 7172-M принимает их и далее с помощью модуля ZET 7174 передаются на ПК по USB.
Система является масштабируемой и идеально подходит для случаев, когда точки измерения удалены друг от друга.

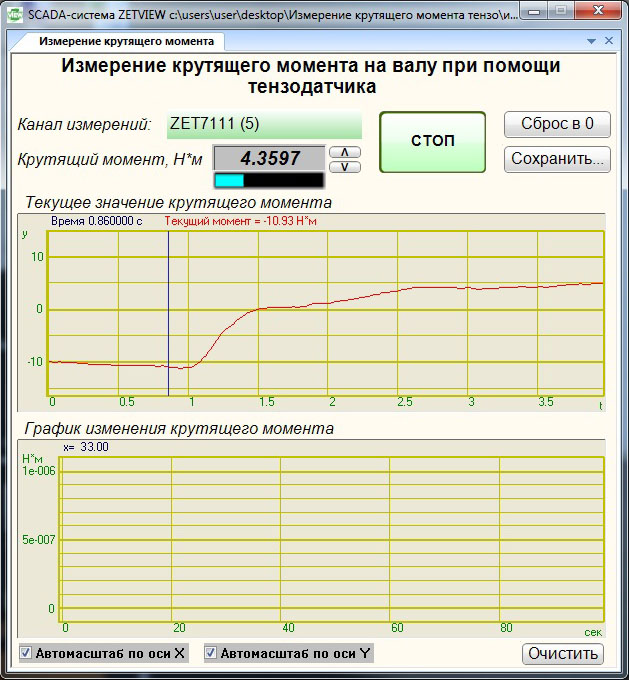

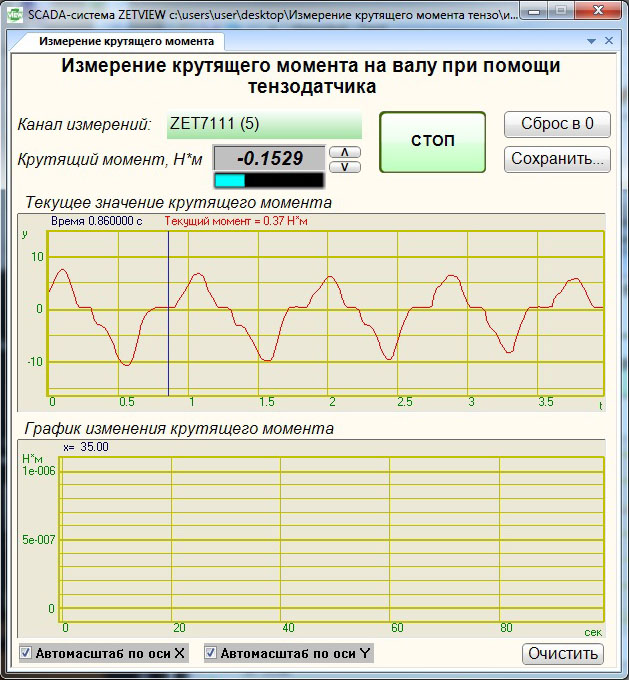

Для проведения измерений используется программа, реализованная в SCADA ZETVIEW. По окончании испытаний формируется отчет по заданной форме, куда вносятся результаты измерений.
 |
 |
Сделать заказ и запросить дополнительную информацию по Система измерения крутящего момента Вы можете здесь.
