ОПИСАНИЕ:
-
Автоматизированный стенд для детектирования АЭ событий и расчёта параметров: амплитуда АЭ-импульса, длительность фронта и спада, число превышений порога, энергия сигнала АЭ, точное время события.
Система измерения параметров акустической эмиссии представляет собой аппаратно-программный комплекс для детектирования АЭ событий и расчет параметров.

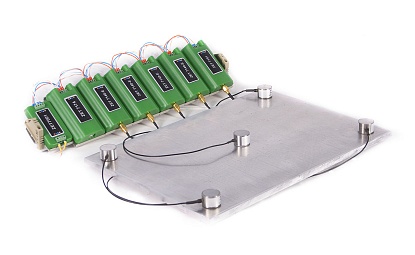

СОСТАВ СТЕНДА ИЗМЕРЕНИЙ ПАРАМЕТРОВ АКУСТИЧЕСКОЙ ЭМИССИИ- датчики акустической эмиссии ВС 601, осуществляющие преобразование упругих механических волн в электрические сигналы;
- излучатель ВС601, создающего акустические волны;
- цифровые модули ZET 7140-E и ZET 7191, для оцифровки полученных сигналов и определения их параметров;
- преобразователи интерфейсов ZET 7174 либо ZET 7176 для передачи данных на ПК;
- программное обеспечение ZETLAB для настройки модулей;
- scada-проект “Измерение параметров акустической эмиссии” для визуализации полученных данных.

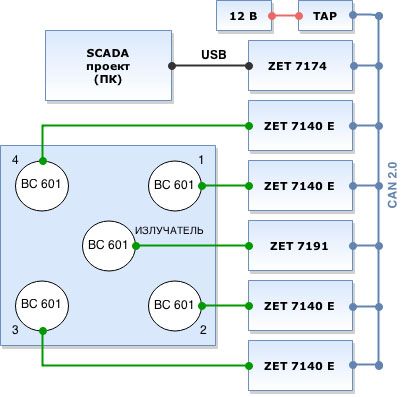

Датчик акустической эмиссии ВС601 преобразует акустический сигнал АЭ-процесса в электрический сигнал. Цифровой модуль ZET7140-E осуществляет усиление, фильтрацию, аналого-цифровое преобразование электрического сигнала, поступившего от ВС 601, и передачу оцифрованной информации по интерфейсу CAN.
Преобразователь интерфейсов ZET7174 (CAN↔USB) либо ZET7176 (CAN↔Ethernet) осуществляет передачу данных на компьютер.
Детектирование АЭ событий и расчет параметров осуществляется по заданному алгоритму.
Визуализация полученных данных происходит с помощью проекта “Измерение параметров акустической эмиссии". Дополнительно предусмотрена визуализация (1 раз в секунду) измеренного сигнала, по которому строиться спектр, в режиме реального времени в программе “Многоканальный осциллограф”.
Измеряемые параметры:
- амплитуда АЭ-импульса, дБ;
- длительность фронта, мкс;
- длительность спада, мкс;
- число превышений порога, шт;
- энергия сигнала АЭ, мВхс;
- точное время события, мкс.
Графическое представление:
- распределение амплитуд событий;
- распределение энергий событий,
- формы сигналов;
- спектры сигналов.

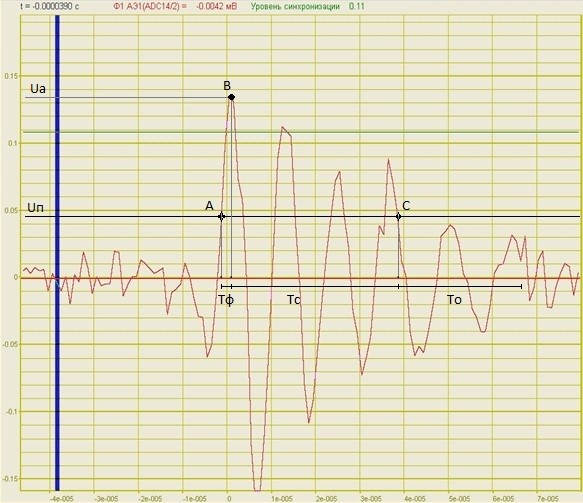

- амплитуда АЭ-импульса — Uа, мВ
- длительность фронта — Tф, мкс
- длительность спада — Tс, мкс
- число превышения порога — N, шт
- энергия сигнала АЭ (интеграл на интервале Tф+Tс по модулю сигнала) — E, В*с
- время начала события — T, абсолютный счётчик секунд + мкс
- Uп - пороговое значение напряжения, по которому определяется начало и окончание события.
Окончанием события считается точка последнего пересечения Uп, после которой в течение времени ожидания (Tо) не было превышения порога (Uп).
