В эксперименте используется импедансная труба, на одном конце которой располагается источник звука, на другом – испытываемый образец. Источник звука генерирует широкополосный шум внутри импедансной трубы, а два микрофона, расположенные внутри импедансной трубы замеряют акустическое давление. Далее с помощью математических операций программное обеспечение позволяет получить следующие параметры:

• коэффициент звукопоглощения;
• коэффициент отражения (комплексная величина);
• акустический импеданс (комплексная величина)

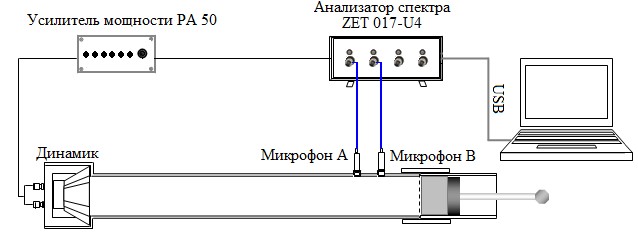

Для генерации широкополосного шума и обработки сигналов с микрофонов используется анализатор спектра ZET 017–U4. Шум генерируется с помощью анализатора спектра и выводится на динамик внутри импедансной трубы. Два микрофона, расположенные внутри импедансной трубы, замеряют акустическое давление.

Тестируемый материал помещается в прочную, герметичную, гладкую и прямую импедансную трубу. С помощью источника шума генерируется широкополосный шум, далее измеряется звуковое давление в двух местах недалеко от образца. Передаточная функция, полученная при измерении двумя микрофонами, используется для расчета необходимых значений.

Частотный диапазон зависит от диаметра трубы и расстояния между микрофонами. Расширенный частотный диапазон может быть получен из комбинации испытаний с разными диаметрами и расстояниями.

Для проведения измерения требуется провести калибровку системы, чтобы уменьшить разницу в характеристиках (амплитуда, фаза) микрофона. Преимуществом является компактность установки, точность и возможность автоматизации измерений.
