Система обнаружения и контроля утечек

Система обнаружения и контроля утечек



ОПИСАНИЕ:
  • контроля, поиска и локализации утечек жидких и газообразных продуктов из трубопроводов и обнаружения внешних механических воздействий на них методом акустической эмиссии

  • для мониторинга состояния трубопровода и является трехуровневой информационно-измерительной системой

  • изготавливается в соответствии с общими отехническими требованиями, установленным в ОТТ-13.320.00-КТН-051-12 "Системы обнаружения утечек на магистральных трубопроводах"

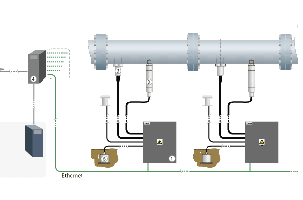

Система поиска и контроля утечек является распределенной и масштабируемой. В контролируемых точках устанавливаются датчики (датчики давления врезаются в трубу, шкафы ПРА закапываются в грунт) и подключаются к приемно-регистрирующей аппаратуре, в состав которой входит сейсмостанция. Подключение к аппаратуре связи обеспечивается с использованием одного или нескольких интерфейсов связи. Сейсмостанция в составе шкафа ПРА производит оцифровку сигналов со всех датчиков, а также осуществляет функцию бездемонтажной поверки датчиков и выдачу сигналов типа «сухой контакт». Данные со всех контроллеров поступают на сервер (с пропускной способностью не менее 9,6 кБит/с), где осуществляется их архивация, и передаются на АРМ, где производится их обработка и визуализация результатов. Синхронизация системного времени контроллеров и серверов СОУ может осуществляться по приемникам GPS/ГЛОНАСС. На АРМ предусмотрена удобная система оповещения оператора обо всех выделенных событиях, и индикация параметров на схеме трубопровода.


Конструкция устройств СОУ исключает возможность попадания электрических напряжений на наружные металлические части, а металлические части изделий, доступные для прикосновения при контроле и эксплуатации подлежат защитном заземления по ГОСТ 12.1.030.


Определение факта возникновения утечки производится не менее чем по двум алгоритмам, обеспечивающим взаимное подтверждение. В нашей системе обнаружения и контроля утечек предусмотрена возможность маскирования функции обнаружения утечек на период возникновения следующих событий:

  • запуск/остановка магистральных/подпорных насосных агрегатов
  • наличие средств очистки и диагностики на линейной части от одной перекачивающей станции до другой
  • начало и окончание подкачки добывающими компаниями (в точке подключения на линейной части трубопровода или перекачивающей станции)
  • изменение производительности подкачки добывающими компаниями
  • проведение технологически переключений на узле регулирования давления
  • изменение частоты вращения магистральных насосных агрегатов с частотно-регулируемым приводом
  • переход приема/раскачки нефти или газа с резервуара на резервуар головной перекачивающей станции
  • открытие/закрытие задвижек
  • срабатывания системы сглаживания волн давления
  • срабатывание предохранительных клапанов
  • отбор нефти/газа на собственные нужды
СЕРВЕР

Сервера СОУ имеют отказоустойчивую структуру для сведения к минимуму времени простоя при аппаратных сбоях и предназначены для:

  • получения первично обработанных данных от шкафов ПРА;
  • проведения вторичной обработки данных, хранения данных и предоставления информации об утечках данных для отображения на АРМ;
  • получения значений технологических параметров и состояния технологического оборудования, передачи информации об обнаруженной утечке.
ШКАФ ПРИЕМНО-РЕГИСТРИРУЮЩЕЙ АППАРАТУРЫ (КОНТРОЛЛЕР)

Шкафы ПРА (контроллеры) обеспечивают:

  • первичную обработку сигнала датчиков и измерительных приборов;
  • хранение информации, необходимой для контроля герметичности трубопровода, в случае отсутствия связи между сервером и шкафов ПРА;
  • передачу сохраненной информации на сервер после восстановления связи.

Шкафы ПРА оснащены розеткой на переменное напряжение 220 В, подключаемой в обход источника бесперебойного питания (при его установке в шкаф) через отдельный автомат защиты, с порогом срабатывания 3 А.

АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО

АРМ предназначен для отображения следующей информации:

  • графической: координата места возникновения утечки с привязкой к схеме защищенного участка и карте местности, по которой проложен трубопровод;
  • текстовой: сообщения СОУ в хронологическом порядке с указанием времени обнаружения утечки и координаты утечки;
  • звуковой и визуальной: сигнализация об обнаружении утечки с необходимостью квитирования.
ОСОБЕННОСТИ

Сиcтема обнаружения и контроля утечек предназначена для мониторинга состояния трубопровода и является трехуровневой информационно-измерительной системой:

  1. Верхний уровень – информационно-вычислительный комплекс (АРМ, основной и резервный сервера)
  2. Средний уровень – контроллеры СОУ (шкафы ПРА)
  3. Нижний уровень – первичное оборудование (измерительные датчики, датчики, соединительные линии)

Система обнаружения утечек изготавливается в соответствии с общими техническими требованиями, установленным в ОТТ-13.320.00-КТН-051-12 "Системы обнаружения утечек на магистральных трубопроводах".

ВОЗМОЖНОСТИ СИСТЕМЫ ОБНАРУЖЕНИЯ И КОНТРОЛЯ УТЕЧЕК
  • алгоритм по акустике, по профилю и по волне;
  • непрерывный мониторинг герметичности технологического участка трубопровода;
  • определение факта возникновения и координаты утечки;
  • минимальная погрешность определения координат утечки ( ± 5 м);
  • выдача сообщения об утечке за максимально короткий промежуток времени (6 минут) с момента нарушения герметичности трубопровода;
  • до 5 ложные сигналов тревог (согласно ОТТ);
  • длительное непрерывное функционирование;
  • возможность быстрого восстановления в процессе эксплуатации;
  • защита от утечки информации;
  • возможность расширения количества защищаемых участков без корректировки кода ПО;
  • автоматическая регулировка установок аварийной сигнализации (порога срабатывания) в зависимости от условий эксплуатации;
  • ведение журнала событий;
  • архивация данных и информации о работе системы;
  • защита редактирования архивных данных;
  • шкафы ПРА изготовлены из серийно выпускаемых комплектующих изделий, имеющих все необходимые разрешительные документы для их применения;
  • шкафы ПРА удобны в монтаже, демонтаже, ремонте и эксплуатации;
  • шкафы ПРА оснащены замками и сигнализаторами открытия двери шкафа с выводом информации на АРМ СОУ;
  • самодиагностика программных и аппаратных компонентов СОУ;
  • оборудование СОУ отвечает требованиям безопасности по ГОСТ Р МЭК 60950 и по ГОСТ 25861-83;
  • срок службы не менее 20 лет.
CОСТАВ СИСТЕМЫ ОБНАРУЖЕНИЯ И КОНТРОЛЯ УТЕЧЕК

Первичные преобразователи (датчики):

  • Гидрофон (датчик динамического давления) ВС 312 или ВС 313,
  • Интеллектуальный датчик избыточного давления ZET 7012‑I,
  • Сейсмоприемник ВС 1313 (для опции с контролем сейсмических воздействий).

Шкафы приемно-регистрирующей аппаратуры (ПРА):

  • Сейсмостанция ZET 048, которая обеспечивает цифровую обработку сигналов с датчиков,
  • Генератор ZET 7090 для бездемонтажной поверки датчиков,
  • Промышленный компьютер (опция)
  • Модули искро- и грозо- защиты,
  • Модули защиты от импульсных перенапряжений,
  • Резервные источники питания,
  • Антенны GPS/ГЛОНАСС и т.д.

Информационно-вычислительный комплекс:

  • Сервер
  • Автоматизированное рабочее место (АРМ) оператора

Сделать заказ и запросить дополнительную информацию по Система обнаружения и контроля утечек Вы можете здесь.
