Система диагностики и мониторинга состояния строительных конструкций

Система диагностики и мониторинга состояния строительных конструкций



ОПИСАНИЕ:
  • система соответствует требованиям ГОСТ 53778-2010 "Здания и сооружения. Правила обследования и мониторинга технического состояния"

  • система внесена в реестр средств измерений и имеет разрешение на применение во взрывоопасных зонах

  • экспериментальное определение основных динамических характеристик строительных конструкций

Система диагностики и мониторинга состояния строительных конструкций представляет собой аппаратно-программный комплекс для экспериментального определения основных динамических характеристик строительных конструкций. Основной задачей системы является предотвращение нанесения ущерба здоровью людей, экологического и материального ущерба. Система позволяет проводить автоматический мониторинг инженерных систем зданий и сооружений, а также передает информацию об обнаруженных неполадках и авариях в специальные службы. Это позволяет оперативно принимать необходимые меры по предотвращению и нейтрализации чрезвычайных ситуаций.



Диагностический комплекс дает возможность производить измерения вибрации в частотном диапазоне от 0,1 до 400 Гц, измерять собственные резонансные частоты сооружений и их элементов, получать кривые пространственного распределения амплитуд основных форм колебаний и отображать состояние конструкции в трехмерном виде. Управление сбором данных, их обработка и анализ производится с помощью специального программного обеспечения, реализованного в SCADA ZETView, входящего в состав комплекса.


Система позволяет производить вибромониторинг строительных объектов, заключающийся в регистрации и анализе вибрации конструкций, вызванной работающим оборудованием, ветровой нагрузкой и другими техногенными и природными факторами.

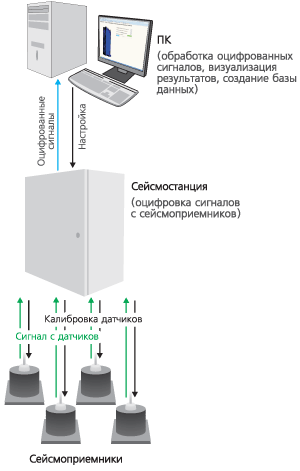

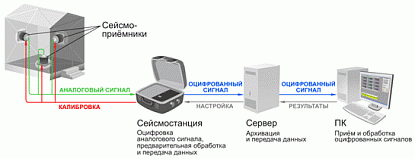

СОСТАВ СИСТЕМЫ МОНИТОРИНГА ТЕХНИЧЕСКОГО СОСТОЯНИЯ ЗДАНИЙ

Основные узлы системы:

  1. Первичные преобразователи (в соответствии с ГОСТ 53778-2010"Здания и сооружения. Правила обследования и мониторинга технического состояния"): датчик угла наклона и тензорезисторы, предназначенные для фиксации трещин.
  2. Сейсмоприемники BC1313 со встроенным калиброванным усилителем, бездемонтажной поверкой и контролем питания.
  3. Многоканальный 24-ти разрядный сейсморегистратор ZET048 со встроенным аккумулятором.
  4. Программное обеспечение ZETLAB SEISMO, включая специализированное ПО "Мониторинг состояния конструкций зданий".


Сейсмодатчики и сейсморегистраторы внесены в государственный реестр средств измерений РФ.


Дополнительно система может комплектоваться:

  • ноутбуком повышенной прочности,
  • грузами различной массы для возбуждения ударной нагрузки в несущих конструкциях.


Комплектация приведена ниже в разделах "БАЗОВАЯ КОМПЛЕКТАЦИЯ" и "ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ"

ОСОБЕННОСТИ

Система соответствует требованиям:

  • ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния»;
  • ГОСТ Р 22.1.12-2005 «Безопасность в чрезвычайных ситуациях. Структурированная система мониторинга и управления инженерными системами зданий и сооружений (СМИС)»;
  • ГОСТ 53778-2010 "Здания и сооружения. Правила обследования и мониторинга технического состояния";
  • ГОСТ Р 53964-2010 "Вибрация. Измерения вибрации сооружений. Руководство по проведению измерений";
  • ГОСТ Р 54859-2011 "Здания и Сооружения. Определение параметров основного тона собственных колебаний";
  • СП 13-102-2003 "Правила обследования несущих строительных конструкций зданий и сооружений".
ФУНКЦИИ СИСТЕМЫ МОНИТОРИНГА ТЕХНИЧЕСКОГО СОСТОЯНИЯ ЗДАНИЙ

Система позволяет выполнять следующие функции:

  • Сбор данных
  • Обработка и анализ данных
  • Создание отчетов об испытаниях и архива данных
Параметр Ед. измерения Значение
Диапазон рабочих частот

Гц

0,1...400

Допустимые значения динамического диапазона

В

±10

Разрядность числовых значений отсчетов

бит

24

Максимальная частота дискретизации

Гц

2500

Максимальная продолжительность ввода данных а автономном режиме (16 каналов при частоте дискретизации 1 кГц)

с

500 000

Количество компонентов (измерительных осей) в каждом сейсмоприемнике

3 (X, Y, Z)

Коэффициент преобразования сейсмоприемника (±10 %)

В/м/с2

1

Эффективное значение собственных шумов в диапазоне частот от 0,2 до 400 Гц

м/с2

2·10-5

Длина соединительного кабеля от сейсмоприемника до сейсмостанции

м

100

Примечание: более подробно характеристики комплекса см: ZET 048, ВС 1313.
