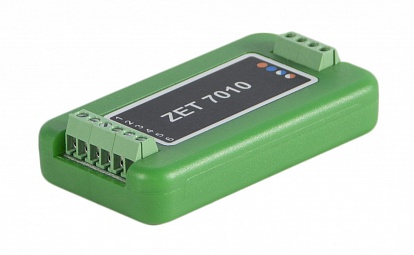

Цифровой тензодатчик ZET 7010

ZET 7010

ОПИСАНИЕ:
  • тензодатчик с цифровым выходом RS-485

  • измеряемый параметр: относительная деформация, сила, давление, вес, напряженность, крутящий момент и т.д;

  • тип первичного преобразователя: тензомост/тензодатчик

  • питание мостовых схем постоянным напряжением (статические измерения);

  • автокалибровка нуля;

  • диагностика разрыва и закоротки связей мостовых схем.

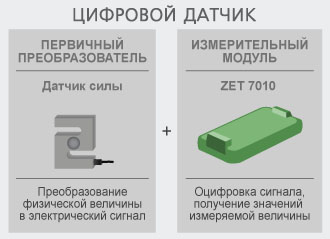

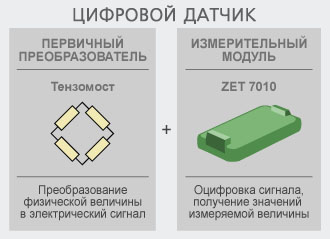

Цифровой тензометрический датчик состоит из первичного преобразователя и измерительного модуля ZET 7010

В качестве первичного преобразователя может использоваться датчик силы растяжения/сжатия балочного, консольного, кромочного типа, S-образный тензодатчик и др., или тензомост, собранный по мостовой или полумостовой схеме.

Первичный преобразователь устанавливается на объекте измерений и подключается к измерительному модулю, который осуществляет преобразование сигнала с датчика в значения силы, напряжения, давления и пр.

Цифровой тензометрический датчик


Цифровой тензометрический датчик


ЗАВИСИМОСТЬ ОТ ТЕМПЕРАТУРЫ

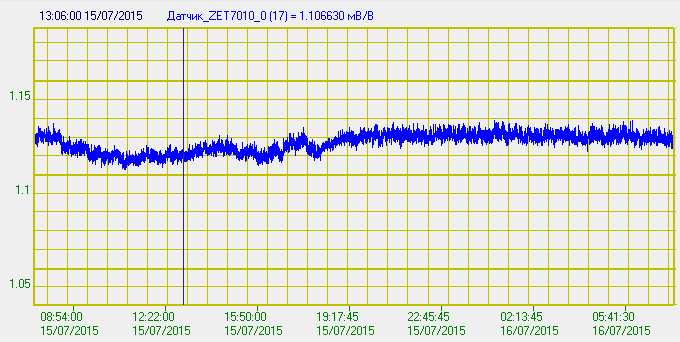

Влияние суточного изменения температуры на показания модуля ZET7010. Изменение температуры за сутки около 10°С. Показания модуля изменяются на 0.02 мВ/В, что составляет 0,13% от его максимального диапазона.

Влияние температуры на показания датчика ZET 7010

ОБЛАСТИ ПРИМЕНЕНИЯ ЦИФРОВОГО ТЕНЗОДАТЧИКА
  • испытания материалов на растяжение/сжатие;
  • испытания пружин на упругость;
  • измерение натяжения проволоки и рулонов;
  • контроль башенных конструкций;
  • мониторинг монтажных нагрузок в автомобильной промышленности;
  • индустриальный контроль процессов запрессовки, стыкования, клепки, штамповки;
  • в платформенных, конвейерных автомобильных, вагонных, крановых, бункерных весах, в дозаторах.
ОСОБЕННОСТИ

Измерительный модуль ZET 7010 внесен в реестр средств измерений под № 52802-13

Параметр Ед. измерения Значение
Метрологические характеристики

Измеряемая физическая величина

деформация, напряженность, крутящий момент, сила

Диапазон измерений электрических напряжений от подключаемых первичных преобразователей (ПП)

мВ/В

от -6 до +6

Порог чувствительности (минимальное значение, на которое различаются две последовательно измеренные величины)

мВ/В

0,0001

Погрешность измерения

— абсолютная (от верхнего предела диапазона измерений)

%

0,05

— относительная (от измеряемой величины)

%

0,05

— дополнительная (от изменения температуры)

% /10 °С

0,05

Технические характеристики

Тип подключаемых датчиков

датчик силы, мостовые или полумостовые тензодатчики (тензорезисторы)

Питание, подаваемое на ПП:

— постоянное напряжение

В

4,2 ± 0,2

— максимальный ток

мА

25 ± 1,5

Частота обновления данных

Гц

1

Интерфейс

Интерфейс передачи данных

RS-485

Скорость обмена

бит/с

4800, 9600, 14400, 19200, 38400, 57600, 115200, 230400

Контроль четности

0 - нет контроля,
1 - есть контроль (нечетность)

Протокол обмена

MODBUS

Защита по интерфейсным входам:

— перенапряжения (ток 1 A)

В

19

— импульсная (350 Вт, 8/20 мкс)

В

28

Эксплуатационные характеристики

Питание устройства

В

от 9 до 24

Потребляемый ток при напряжении 12 В

мА

до 40

Защита от переполюсовки

есть

Габаритные размеры

мм

71x39x17

Масса

г

30

Температурный диапазон эксплуатации

°С

от -40 до +100



Дополнительная информация

Метод расчета

Входные данные преобразуются в результирующую величину или по линейному закону с наклоном, заданным в виде коэффициента передачи или по кусочно-линейному закону по калибровочной таблице
