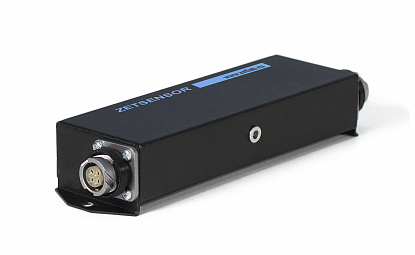

Цифровой датчик деформаций ZET 7010 DT TENSOMETER-485

ZET 7010 DT

ОПИСАНИЕ:
  • цифровой датчик, передающий результаты измерений по интерфейсу RS-485 и протоколу Modbus

  • назначение: контроль раскрытия трещин; контроль изменения зазоров между элементами конструкций

  • легко устанавливается на объекте, полностью готов к работе

  • диагностика исправности встроенного чувствительного элемента (тензорезистора)

Цифровой датчик деформаций ZET 7010 DT состоит из первичного преобразователя и измерительного модуля ZET 7010 Tensometer-485, а также подключенного к нему по полумостовой схеме встроенного в датчик тензорезистора. Датчик выпускается в корпусе промышленного исполнения с габаритами 180х55х30 мм. В середине боковых поверхностей датчика расположены упорные бонки, через которые регистрируемое датчиком смещение передается на чувствительный элемент. Для фиксации датчика на объекте измерения могут использоваться установочные винты М4х25 из нержавеющей стали, которыми комплектуются датчики. Диапазон регистрируемых датчиком перемещений — ±1 мм.

Каждый цифровой датчик деформаций может конфигурироваться индивидуально в соответствии с предъявляемыми к измерению требованиями. Конфигурация сохраняется в памяти измерительного модуля ZET 7010 Tensometer-485, таким образом, использование цифровых датчиков деформации позволяет приступить к измерениям без дополнительной обработки и настройки.

ОСОБЕННОСТИ

Измерительный модуль ZET 7010 внесен в реестр средств измерений под № 52802-13

Параметр Ед. измерения Значение
Измеряемый параметр

деформация

Диапазон измерений

мм

±0,7

Класс точности

1

Калибровочная таблица

есть

Контроль питания

есть

Диагностика качества данных

есть

Проверка исправности чувствительного элемента

есть

Защита по входам от электростатического разряда 4 кВ

есть

Интерфейс передачи данных

RS-485

Скорость обмена

бит/с

4800, 9600, 14400, 19200, 38400, 57600, 115200, 230400

Частота выдачи данных

Гц

5, 25, 125

Защита от переполюсовки

есть

Питание устройства

В

от 9 до 24

Потребляемая мощность

Вт

0,5

Габаритные размеры

мм

210 х 55 х 30

Масса

г

400

Температурный диапазон эксплуатации

°С

-40...+100

Цифровые тензодатчики ZET 7010 типа DT имеют 2 четырехконтактных разъема FQ14-4ZK-S для подключения к измерительной сети (в комплект поставки входит ответный разъем).

Разъемы датчика



Номер контакта Назначение
1 +(9...24) B
2 RS-485 линия "А"
3 RS-485 линия "B"
4 GND
СХЕМА ИЗМЕРИТЕЛЬНОЙ СЕТИ

При построении измерительной сети датчики ZET 7010 DT подключаются последовательно, получившаяся измерительная цепочка подключается к компьютеру с помощью преобразователя интерфейсов ZET 7070 (RS-485 ↔ USB) либо ZET 7076 (RS-485 ↔ Ethernet).

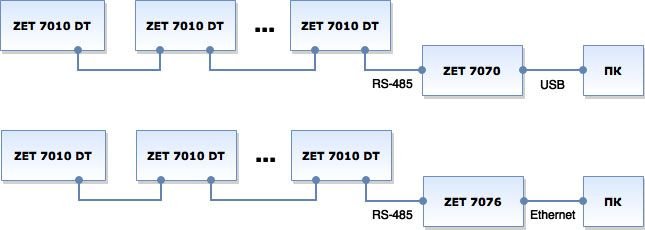

Схема подключения цифрового тензодатчика ZET 7010 типа DT


Измерительная сеть на базе датчиков ZET 7010 DT Tensometer-RS-485

Количество датчиков, подключаемых к модулю ZET 7070, при использовании внутреннего блока питания ZET 7070 не более 4, при использовании внешнего блока питания не более 60. Измерительные сети также могут подключаться к любой системе, использующей протокол Modbus по интерфейсу RS-485.

Использование цифровых датчиков особенно удобно при построении распределенных измерительных сетей. В отличие от централизованных схем измерений, используемых традиционно, не требуется подключения типа «звезда», что позволяет снизить общую длину цепей. Поскольку данные передаются в цифровом виде, снижаются требования к каналу передачи данных и для организации сети могут использоваться дешёвые кабели.


Сделать заказ и запросить дополнительную информацию по ZET 7010 DT Вы можете здесь.
