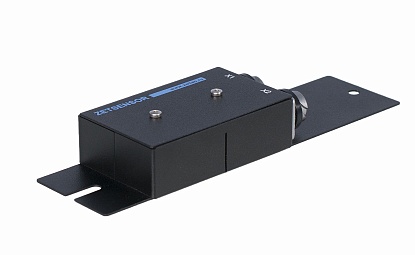

Цифровой датчик малых деформаций ZET 7010 типа DS

ZET 7010 DS

ОПИСАНИЕ:
  • датчик с цифровым выходом RS-485

  • для испытаний и контроля бетонных конструкций на растяжение/сжатие;

  • легко устанавливается на объекте, полностью готов к работе

  • диагностика исправности встроенного чувствительного элемента (тензорезистора)

Цифровой тензометрический датчик ZET 7010 модели DS оснащен встроенным первичным преобразователем (в качестве которого используется тензорезистор) и измерительным модулем ZET 7010 Tensometer-485.

ОБЛАСТИ ПРИМЕНЕНИЯ ЦИФРОВОГО ТЕНЗОДАТЧИКА ZET 7010 МОДЕЛИ DS
  • испытания материалов на растяжение/сжатие;
  • контроль строительных конструкций.
ДАТЧИКИ ZET 7010 МОДЕЛИ DS ПОЛНОСТЬЮ ГОТОВЫ К РАБОТЕ!

Каждый цифровой тензодатчик конфигурируется индивидуально в соответствии с предъявляемыми к измерению требованиями. Конфигурация сохраняется в памяти измерительного модуля ZET 7010 DS Tensometer-485, таким образом, использование цифровых датчиков деформации позволяет приступить к измерениям без дополнительной обработки и настройки, получая результаты в требуемых единицах измерения (кг, Н, Па, мм и т.д.).

Цифровые тензодатчики ZET 7010 Tensometer-485 модели DS изготавливаются в промышленном корпусе для защиты от пыли и влаги и повышения ударной стойкости.

ЗАВИСИМОСТЬ ПОКАЗАНИЙ ДАТЧИКА ZET 7010 DS ОТ ТЕМПЕРАТУРЫ

При изменении температуры в пределах 20 °С, показания датчика меняются в пределах 10 мкм/м. Пример - испытания цифрового датчика ZET 7110 DS, который был установлен на стальной швеллер:

Зависимость показаний модуля ZET 7X10 DS от температуры


Показания ZET 7110 DS

Зависимость показаний модуля ZET 7X10 DS от температуры


Профиль температуры (показания цифрового датчика температуры)

КРЕПЛЕНИЕ ДАТЧИКА

Для контроля деформации на объекте измерений необходимо закрепить датчик таким образом, чтобы ось крепления датчика совпадала с направлением контролируемой деформации. Датчик крепится на объекте измерений по двум точкам через отверстие Ш6,2 мм на одной стороне датчика и паз шириной 6,2 мм на другой стороне датчика позволяющий производить крепление датчика с базовым расстоянием 180±5 мм. При установке датчиков на бетонные поверхности следует использовать анкерные шпильки либо анкера с внутренней резьбой М6. Установку на металлические поверхности производить на приварные шпильки М6, либо болтами М6 к крепежным отверстиям. При креплении датчиков ZET7010 DS необходимо обеспечить надежную фиксацию в точках их крепления для исключения проскальзывания, для чего рекомендуется использовать шайбы стопорные зубчатые DIN 6798 A (внешние зубцы) «М6».

Крепление тензодатчиков типа DS

ОСОБЕННОСТИ

Измерительный модуль деформаций ZET 7010 Tensometer-485 (датчик малых деформаций комплектации типа DS) внесен в реестр средств измерений под № 52802-13.

Параметр Ед. измерения Значение
Измеряемый параметр

деформация, напряженность

Тип встроенного чувствительного элемента

тензорезистор

Диапазон измерений

мкм/м

-10...300

Диапазон измерений при использовании монтажных пластин (в разных точках крепления)

мкм/м

-18...540
-30...900
-90...2700

Класс точности

5

Влияние температуры на чувствительность, на 10 °С

%

0,2

Влияние температуры на нуль, на 10 °С

%

0,2

Максимальная рабочая деформация

мкм/м

75

Восстанавливающая сила

Н

1000

Разрушающая деформация

мкм/м

125

Интерфейс передачи данных

RS-485

Скорость обмена

кбит/с

2,4; 4,8; 9,6; 14,4; 19,2; 38,4; 57,6; 115,2; 230,4

Частота выдачи данных

Гц

5

Калибровочная таблица

есть

Контроль питания

есть

Контроль температуры

есть

Диагностика качества данных

есть

Проверка целостности чувствительного элемента

есть

Защита по входам от электростатического разряда 4 кВ

есть

Защита от переполюсовки

есть

Питание устройства

В

9...24

Потребляемая мощность

Вт

0,5

Габаритные размеры

мм

197 x 56 x 30

Масса

г

300

Температурный диапазон эксплуатации

°С

-40...+100

Степень защиты по DIN EN 60529

IP65

Момент затяжки монтажных винтов минимальный/номинальный

Нхм

12/16

* заводская установка — 57,6 кбит/с

Цифровые тензодатчики ZET 7010 типа DS имеют 2 четырехконтактных разъёма FQ14-4ZK-S для подключения к измерительной сети (в комплект поставки входит ответный разъём).

Разъемы датчика



Номер контакта Назначение
1 +(9...24) B
2 RS-485 линия "А"
3 RS-485 линия "B"
4 GND
СХЕМА ИЗМЕРИТЕЛЬНОЙ СЕТИ

При построении измерительной сети датчики ZET 7010 DS подключаются последовательно, получившаяся измерительная цепочка подключается к компьютеру с помощью преобразователя интерфейсов ZET 7070 или ZET 7076.

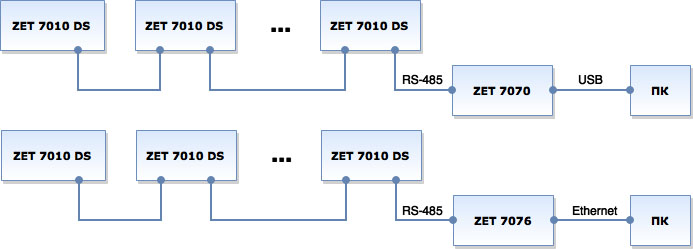

Схема подключения цифрового тензометрического датчика ZET 7010 DS к ПК


Измерительная сеть на базе цифровых датчиков ZET 7010 DS Tensometer-485

Количество подключаемых датчиков к модулю ZET 7070 без использования внешнего блока питания — не более 2, с использованием — 60. Программное обеспечение ZETLAB поддерживает подключение до 200 цифровых датчиков к одному компьютеру. Измерительные сети также могут подключаться к любой системе, использующей протокол Modbus по интерфейсу RS-485.


Сделать заказ и запросить дополнительную информацию по ZET 7010 DS Вы можете здесь.
