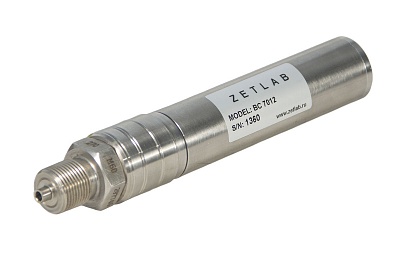

Цифровой датчик избыточного давления ZET 7012-I PRESSURE-485

ZET 7012-I

ОПИСАНИЕ:
  • датчик с цифровым выходом RS-485

  • тип первичного преобразователя: встроенный датчик избыточного давления

  • для использования в системах контроля и регулирования



Цифровой датчик избыточного давления ZET 7012-I Pressure-485 состоит из первичного преобразователя и встроенного измерительного модуля. Первичный преобразователь осуществляет преобразование давления в аналоговый сигнал. Измерительный модуль оцифровывает сигнал с преобразователя и выдаёт значения давления в цифровом виде по интерфейсу RS-485 используя протокол Modbus.

  • измерительный модуль встраивается в корпус датчика и оцифровка сигнала осуществляться в непосредственной близости к чувствительному элементу, что снижает влияние помех на результат измерений;
  • настройки цифрового датчика давления сохраняются во внутренней памяти, что позволяет приступать к измерениям сразу после подачи питания, без настроек измерительных каналов;
  • с выхода цифрового датчика давления выдаются измеренные значения давления, поэтому дополнительной обработки данных не требуется;
  • для организации распределенных измерительных сетей на базе цифровых датчиков давления не потребуются дорогие кабели, поскольку передача данных осуществляется в цифровом виде.
ОБЛАСТИ ПРИМЕНЕНИЯ ЦИФРОВЫХ ДАТЧИКОВ ДАВЛЕНИЯ ZET 7012-I PRESSURE-485:
  • нефтяная и газовая промышленность;
  • металлургическая промышленность;
  • энергетическая промышленность;
  • строительная промышленность;
  • химическая промышленность;
  • пищевая промышленность;
  • коммунальное хозяйство и водоснабжение;
  • автомобильный и судоходный транспорт.
ОСОБЕННОСТИ

Цифровой датчик ZET 7012 внесен в Госреестр СИ РФ под № 55763-13.

Параметр Ед. измерения Значение
Измеряемый параметр

избыточное давление

Частота выдачи данных

Гц

5, 10, 25, 50, 125

Область применения

системы контроля и регулирования

Рабочая среда

жидкости и газы неагрессивные к титановым сплавам и нержавеющим сталям

Диапазон измерений

МПа

0-0.6; 0-6; 0-60

Интерфейс передачи данных

RS-485

Погрешность (нелинейность, вариация и повторяемость), не более

%

±0,1

Перегрузка

Рном

1,5

Защита по входам от электростатического разряда 4 кВ

есть

Защита по входам от превышения допустимого напряжения (ток не должен превышать 10 мА)

есть

Питание устройства

В

от 9 до 24

Потребляемая мощность

Вт

0,5

Габаритные размеры

мм

∅30х190

Рабочий диапазон температур

°C

-40...+100

Масса

г

214-405*

*зависит от чувствительного элемента

Цифровые датчики избыточного давления ZET 7012-I Pressure-485 поставляются в комплекте с кабелем без соединителя со стороны подключения к измерительной сети и четырехконтактным разъёмом со стороны подключения к датчику. Обозначение контактов соединителя датчика давления и ответного разъема кабеля представлены на рисунках ниже. Маркировка жил кабеля и схема подключения к измерительной сети приведены в таблице и на рисунке ниже.

Примечание: цифровой датчик давления во взрывозащищенном исполнении имеет неразъемный кабель, соединенный через гермоввод. Маркировка жил кабеля и схема подключения к измерительной сети соответствуют таблице и рисунку ниже.




Обозначение контактов
соединителя датчика



Обозначение контактов
ответного разъема кабеля



Номер контакта

Обозначение

Цвет проводника кабеля

1

+(9...24)B

оранжевый

2

RS-485 линия "А"

синий

3

RS-485 линия "B"

бело-синий

4

GND

бело-оранжевый



Схема подключения датчика давления
к измерительной сети

ПОДКЛЮЧЕНИЕ К ИЗМЕРИТЕЛЬНОЙ СЕТИ

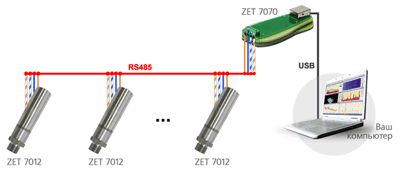

Для подключения измерительных сетей к системами ZETLAB или ZETVIEW используется преобразователь интерфейса RS-485 в USB ZET 7070. К одному модулю ZET 7070 может подключаться до 4 цифровых датчиков при использовании внутреннего блока питания ZET 7070 и до 60 датчиков — при использовании внешнего блока питания. На рисунке ниже представлена структурная схема распределенной системы измерения давления.

Подключение к измерительной сети

При построении систем мониторинга и контроля могут использоваться датчики измерения различных параметров (давления, температуры, веса) и управляющие модули. Измерительные сети могут подключаться к любой системе, использующей протокол Modbus по интерфейсу RS-485.


Сделать заказ и запросить дополнительную информацию по ZET 7012-I Pressure-485 Вы можете здесь.
