Цифровой датчик температуры ZET 7021 TERMOTR-485

ZET 7021

ОПИСАНИЕ:
  • цифровой датчик, передающий результаты измерений по интерфейсу RS-485 и протоколу Modbus

  • измеряемый параметр: температура

  • тип первичного преобразователя: термосопротивление

  • простое и быстрое измерение температуры без необходимости настройки измерительных каналов и обработки данных

Цифровой датчик температуры состоит из термопреобразователя сопротивления и модуля ZET 7021 TermoTR-485, который осуществляет преобразование сигнала с датчика в значения температуры. Тип термосопротивления выбирается в соответствии с особенностями решаемой задачи: требуемому диапазону измерений и точности, условиями эксплуатации.

ПРЕИМУЩЕСТВА ЦИФРОВЫХ ДАТЧИКОВ ТЕМПЕРАТУРЫ
  • измерение температуры сразу после подачи питания и не требует специального технического обслуживания;
  • все необходимые настройки устанавливаются при первичной и периодической поверках и сохраняются в памяти измерительного модуля;
  • полученные значения температуры передаются по интерфейсу RS-485, используя протокол Modbus.

Термопреобразователь сопротивления измерение температуры сразу после подачи питания и не требует специального технического обслуживания. Все необходимые настройки устанавливаются при первичной и периодической поверках и сохраняются в памяти измерительного модуля. Полученные значения температуры передаются по интерфейсу RS-485, используя протокол Modbus.

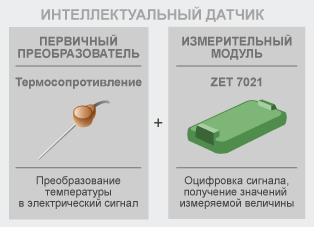

Цифровой датчик температуры

ПОДДЕРЖИВАЕМЫЕ ТИПЫ ТЕРМОПРЕОБРАЗОВАТЕЛЕЙ СОПРОТИВЛЕНИЯ

Тип термосопротивления

Номинальное значение сопротивления
при 0 °С, R0, Ом

НСХ

Платиновый (ТСП)


α=0,00385

α=0,00391

50

Pt 50

50П

100

Pt 100

100П

Медный (ТСМ)

α=0,00426

α=0,00428

50

Cu 50

50М

100

Cu 100

100М

Никелевые (ТСН)



α=0,00617

100

100H

ОСОБЕННОСТИ

ZET 7021 TermoTR-485 внесен в реестр средств измерений под № 52802-13

Параметр Ед. измерения Значение
Измеряемый параметр

температура

Частота выдачи данных

Гц

10, 62

Интерфейс передачи данных

RS-485

Тип подключаемых термисторов

100П(0,00391), 50П(0,00391), Pt100(0,00385), Pt50(0,00385), 100М(0,00428), 50M(0,00428), Cu100(0,00426), Cu50(0,00426), 100H(0,00617), 50H(0,00617)

Пределы допускаемой основной приведенной погрешности

%

±0,05

Защита по входам от электростатического разряда 4 кВ

есть

Защита по входам от превышения допустимого напряжения (ток не должен превышать 10 мА)

есть

Потребляемая мощность

Вт

0,5

Питание устройства

В

от 9 до 24

Рабочий диапазон температур

°C

-40...+100*

Габаритные размеры

мм

65 х 34 х 14

Масса

г

35

*рабочий диапазон измерения датчика определяется характеристиками подключаемого термосопротивления



Измерительные модули ZET 7021 TermoTR-485 имеют разъем для подключения термосопротивлений, разъем для подключения к измерительной сети и крепежные отверстия для монтажа на месте измерений.

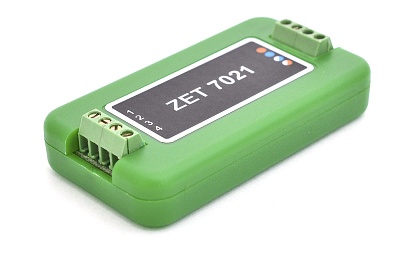

Модуль ZET 7021 для подключения термосопротивлений, вид со стороны подключения датчика температуры


Сторона подключения термосопротивления

Двухпроводная схема подключения модулей ZET 7021 TermoTR-485 к термометрам термосопротивления


Двухпроводная схема подключения термосопротивления

Трехпроводная схема подключения модулей ZET 7021 TermoTR-485 к термометрам термосопротивления


Трехпроводная схема подключения термосопротивления

Модуль ZET 7021 для подключения термосопротивлений, вид со стороны подключения к измерительной сети


Сторона подключения к измерительной сети

Схема подключения модулей ZET 7021 TermoTR-485 к измерительной сети


Схема подключения модулей ZET 7021 TermoTR-485 к измерительной сети

На базе цифровых датчиков строятся распределенные измерительные сети. Для подключения измерительной сети к системам ZETLAB и ZETVIEW используется преобразователь интерфейса ZET 7070 (RS-485 ↔ USB) либо ZET 7174 (RS-485 ↔ Ethernet). Измерительные сети также могут подключаться к любой системе, использующей протокол Modbus по интерфейсу RS-485.

На рисунке ниже представлена измерительная сеть на базе термосопротивлений и модулей ZET 7021 TermoTR-485

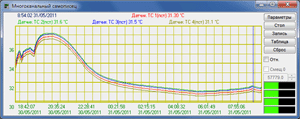

Результат измерения температуры датчиками ZET 7021

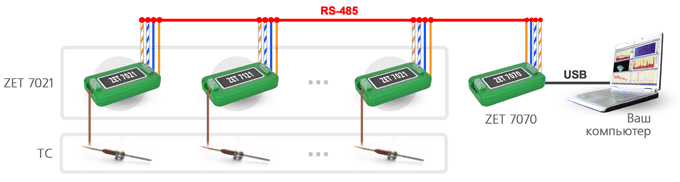

Схема измерительной сети: измерение температуры с помощью термосопротивления и модуля ZET 7021 TermoTR-485

Результат измерения температуры датчиками ZET 7021


Результат измерения температуры датчиками ZET 7021


Сделать заказ и запросить дополнительную информацию по ZET 7021 TermoTR-485 Вы можете здесь.
