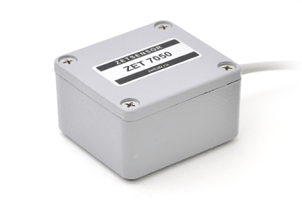

Цифровой сейсмодатчик ZET 7050 SEISMOSENSOR-485

ZET 7050

ОПИСАНИЕ:
  • датчик с цифровым выходом RS-485 (протокол Modbus)

  • измеряемый параметр: параметры вибрации/мгновенные значения ускорения

  • со встроенным первичным преобразователем

  • тип первичного преобразователя: сейсмоприемник (сейсмическая охранная сигнализация)

  • предназначен для современных охранных систем сигнализации; скрытых сейсмических систем обнаружения; систем контроля безопасности объектов

Цифровой сейсмодатчик ZET 7050 состоит из первичного преобразователя, встроенного в измерительный модуль, что существенно экономит затраты на системы обнаружения. Первичный преобразователь принимает механические колебания и преобразует их в аналоговый сигнал, а измерительный модуль, в свою очередь, оцифровывает аналоговый сигнал и передает обработанные данные по интерфейсу RS-485, используя протокол Modbus.

Cейсмодатчики ZET 7050 должны быть расположены по всему периметру охраняемого объекта. При несанкционированном доступе на территорию в месте возникновения вибрации (шума) образуются сейсмические волны, распространяющиеся во всех направлениях. В момент сейсмической активности сейсмоприемник фиксирует время и параметры воздействия сейсмической волны, передает оцифрованные данные на вход алгоритма детектирования и генерирует сигнал тревоги, если угроза обнаружена.

Следует отметить, что датчик обнаруживает только в одной плоскости, перпендикулярной к монтажному основанию.

ОСОБЕННОСТИ
  • простота установки и использования;
  • незаменимы на территориях с большим количеством препятствий (деревья, кустарники)., т.к. с помощью видеокамер выполнять слежение не всегда эффективно, по причине ограниченного угла обзора;
  • благодаря компактности датчики можно расположить в труднодоступных местах, что позволит их хорошо скрыть;
  • интеллектуальная обработка сигнала обеспечивает высокую вероятность обнаружения;
  • эффективная фильтрация ложных тревог;
  • не требует настроек, они сохранены во внутренней памяти датчика;
  • не требуется дополнительная обработка данных – с выхода цифрового сейсмодатчика выдаются уже измеренные значения;
  • точные измерения – измерительный модуль встроен в корпус датчика и оцифровка сигналов выполняется вблизи чувствительного элемента, что снижает влияние помех;
  • самоконтроль – автоматическая проверка исправности датчика;
  • экономичный вариант – для измерительных сетей не потребуются дорогие кабели, т.к. данные передаются в цифровом виде.
Параметр Ед. измерения Значение
Назначение

сейсмическая охранная сигнализация

Программа детектора сейсмических событий

есть

Измеряемый параметр

виброускорение, виброперемещение

Стандартный набор фильтров

0,1 - 400; 1-10; 1 - 20; 0,1-100

Тип подключаемых датчиков

встроенный пьезодатчик

Диапазон измерений

м/с2

20

Частота выдачи данных

Гц

10

Шум

м/с2

0,001

Частотный диапазон

Гц

0,1 - 400

Контроль питания

есть

Индикация перегрузки

есть

Защита по входам от электростатического разряда 4 кВ

есть

Защита по входам от превышения допустимого напряжения
(ток не должен превышать 10 мА)

есть

Интерфейс передачи данных

RS-485

Скорость обмена

бит/с

4800, 9600, 14400, 19200, 38400, 57600, 115200, 230400

Контроль четности

есть (1 - четный/0 - нечетный)

Частота выдачи данных

Гц

10

Питание устройства

В

от 9 до 24

Потребляемая мощность

Вт

0,5

Рабочий диапазон температур

°C

-40...+100

Габаритные размеры

мм

63 x 58 x 35

Масса

г

240


Сделать заказ и запросить дополнительную информацию по ZET 7050 Seismosensor-485 Вы можете здесь.
