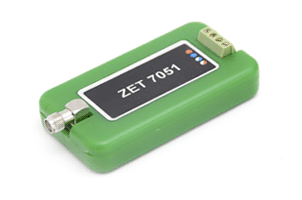

Цифровой акселерометр ZET 7051

ZET 7051

ОПИСАНИЕ:
  • датчик с цифровым выходом RS-485 (протокол Modbus)

  • измеряемый параметр: параметры вибрации/мгновенные значения ускорения

  • встроенный первичный преобразователь

  • тип первичного преобразователя: акселерометр с зарядовым выходом

Цифровой датчик вибрации представляет собой первичный преобразователь (акселерометр c зарядовым выходом) и измерительный модуль (ZET7051 Vibrometer-485). Первичный преобразователь устанавливается на исследуемом объекте и соединяется с измерительным модулем. Вибрации исследуемого объекта воздействуют на первичный преобразователь, который генерирует на выходе пропорциональный электрический сигнал. Измерительный модуль осуществляет аналого-цифровое преобразование сигнала с датчика в значения параметров вибрации. Результаты измерений передаются по интерфейсу RS-485, используя протокол Modbus.

Характеристики первичного преобразователя устанавливаются в памяти устройства и измерения проводятся с учетом этих параметров. Таким образом, использование цифровых датчиков избавляет пользователя от необходимости настройки измерительных каналов и обработки данных.

ПРЕИМУЩЕСТВА
  • стабильность характеристик и высокая надежность в процессе эксплуатации;
  • измерение параметров вибрации без настроек измерительных каналов и обработки сигналов.
Параметр Ед. измерения Значение
Измеряемый параметр

виброускорение, виброскорость, виброперемещение

Стандартный набор фильтров

HP1, HP3, HP10, Vel1, Vel3, Vel10, VelMF, Dil1, Dil3, Dil10

Тип подключаемых датчиков

вибропреобразователь с зарядовым выходом

Диапазон измерений

пКл

1200

Шум

пКл

0,02

Тип разъёма для подключения датчика

SMA

Интерфейс передачи данных

RS-485

Контроль четности

1 - четный
0 - нечетный

есть

Защита по входам от электростатического разряда 4 кВ

есть

Защита по входам от превышения допустимого напряжения (ток не должен превышать 10 мА)

есть

Частота выдачи данных

Гц

10

Скорость обмена

бит/с

4800, 9600, 14400, 19200, 38400, 57600, 115200, 230400

Рабочий диапазон температур

°C

-40...+100

Питание устройства

В

от 9 до 24

Потребляемая мощность

Вт

0,5

Габаритные размеры

мм

65x34x14

Масса

г

35

ПОДКЛЮЧЕНИЕ ПЕРВИЧНОГО ПРЕОБРАЗОВАТЕЛЯ К ZET 7051 VIBROMETER-485

ZET 7051 Vibrometer-485 имеет разъём SMA для подключения преобразователя виброускорения с зарядовым выходом.

ПОДКЛЮЧЕНИЕ ЦИФРОВОГО ДАТЧИКА ZET 7051 VIBROMETER-485 К ИЗМЕРИТЕЛЬНОЙ СЕТИ
Номер контакта Назначение Маркировка
1 +(9...24) В оранжевый
2 RS-485 линия "А" синий
3 RS-485 линия "В" бело-синий
4 GND бело-оранжевый




Схема подключения к измерительной сети

ПОДКЛЮЧЕНИЕ К ZETLAB И ZETVIEW

На базе цифровых датчиков ZET 7051 Vibrometer-485 строятся распределенные измерительные сети. Для подключения измерительной сети к системам ZETLAB и ZETVIEW используется преобразователь интерфейса ZET 7070. Количество подключаемых датчиков подключаемых к модулю ZET 7070 при использовании внутреннего блока питания ZET 7070 не более 3, при использовании внешнего блока питания не более 60. Программное обеспечение ZETLAB поддерживает подключение до 1024 датчиков к одному компьютеру. Измерительные сети также могут подключаться к любой системе, использующей протокол Modbus по интерфейсу RS-485.


Сделать заказ и запросить дополнительную информацию по ZET 7051 Вы можете здесь.
