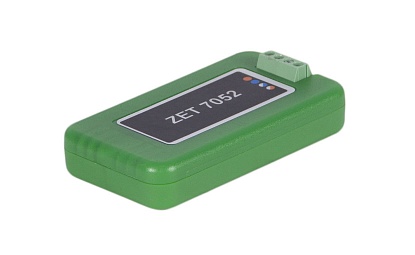

Цифровой акселерометр ZET 7052

ZET 7052

ОПИСАНИЕ:
  • датчик с цифровым выходом RS-485

  • измеряемые параметры: линейное ускорение, виброускорение, виброскорость, виброперемещение

  • режим измерений: усредненное значение

  • тип первичного преобразователя: встроенный трехкомпонентный вибродатчик

ZET 7052 Vibrosensor3D-485 представляет собой вибродатчик со встроенным трехкомпонентным чувствительным элементом, осуществляющим преобразование постоянной составляющей ускорения в цифровой код по трем взаимно перпендикулярным осям X, Y и Z. Значения виброскорости и виброперемещения вычисляются математически встроенным процессором. Расчёт усреднённого значения проводится как среднее для линейного ускорения и среднеквадратичное для всех остальных параметров. Структурная схема обработки данных в вибродатчике приведена ниже.

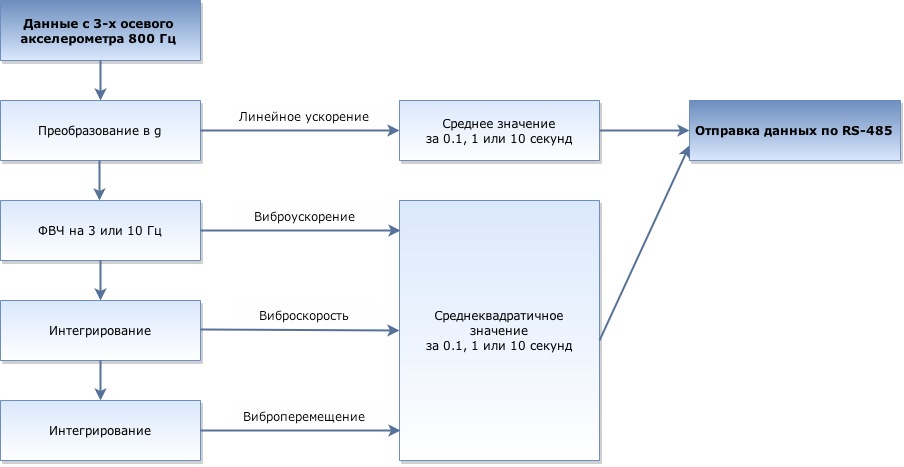

Структурная схема обработки данных ZET 7052 Vibrosensor3D-485

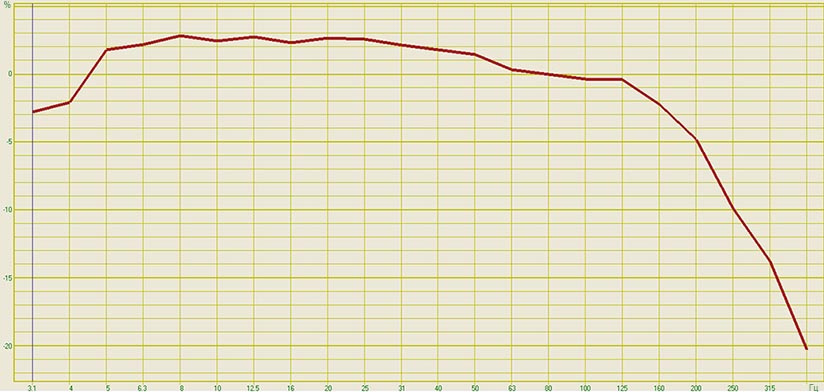

АЧХ в диапазоне частот 3...400 Гц


АЧХ ZET 7052 Vibrosensor3D-485 в диапазоне частот 3...400 Гц

АЧХ в диапазоне частот от 10...400 Гц


АЧХ ZET 7052 Vibrosensor3D-485 в диапазоне частот 10...400 Гц

ПРЕИМУЩЕСТВА ЦИФРОВЫХ ВИБРОДАТЧИКОВ
  • не требует настройки, характеристики сохраняются в памяти измерителя;
  • результаты измерений передаются в цифровом виде;
  • интерфейс передачи данных - RS-485, протокол передачи данных - Modbus;
  • возможно расширение измерительного диапазона до 200g (опция).
ОСОБЕННОСТИ

При установке ZET7052 следует учитывать ориентацию его измерительных осей (приведена на корпусе цифрового датчика).

Параметр Ед. измерения Значение
Измеряемый параметр

линейное ускорение, виброускорение, виброскорость, виброперемещение

Линейное ускорение:

Полоса пропускания

Гц

от постоянного значения до 10

Диапазон измерений

g

-15...15

Погрешность измерений

mg

± 100

Виброускорение:

Полоса пропускания

Гц

   3...400
10...400

Диапазон измерений

g

0,01...10

Погрешность измерений
в диапазоне от 3 Гц (10 Гц) до 160 Гц

%

3

Виброскорость*:

Полоса пропускания

Гц

   3...400
10...400

Диапазон измерений

мм/с

  1...1500
0,5...1500

Погрешность измерений

%

6

Виброперемещение*:

Полоса пропускания

Гц

   3...400
10...400

Диапазон измерений

мм

0,05...65
0,02...65

Погрешность измерений

%

10



Интерфейс передачи данных

RS-485

Питание датчика

В

от 9 до 24

Потребляемая мощность

Вт

0,5

Рабочий диапазон температур

°С

-40...+100

Габаритные размеры

мм

65x34x14

Масса

г

35

* - взаимосвязь параметров вибрации
ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ НА БАЗЕ ZET 7052 VIBROSENSOR3D-485

На базе датчиков ZETSENSOR строятся распределенные измерительные сети, системы управления, автоматизированные комплексы. Для подключения измерительной сети к системам ZETLAB и ZETVIEW используется преобразователь интерфейса ZET 7070. Количество цифровых датчиков, подключаемых к модулю ZET 7070 при использовании внутреннего блока питания ZET 7070 — не более 3, при использовании внешнего блока питания — не более 60. Программное обеспечение ZETLAB поддерживает подключение до 1024 датчиков к одному компьютеру. Измерительные сети также могут подключаться к любой системе, использующей протокол Modbus по интерфейсу RS-485.

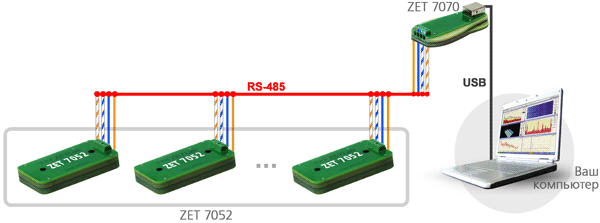

На рисунке ниже представлена распределенная измерительная сеть на базе цифровых датчиков ZET 7052 Vibrosensor3D-485 со встроенным измерителем, подключенная в системе ZETLAB.


Схема измерительной сети на базе цифровых 3D-вибродатчиков со встроенным измерителем сеть

СХЕМА ПОДКЛЮЧЕНИЯ ZET 7052 VIBROSENSOR3D-485 К ИЗМЕРИТЕЛЬНОЙ СЕТИ
Цифровой вибродатчик, сторона подключения к измерительной сети


Сторона подключения к измерительной сети.


Схема подключения к измерительной сети.


Сделать заказ и запросить дополнительную информацию по ZET 7052 Вы можете здесь.
