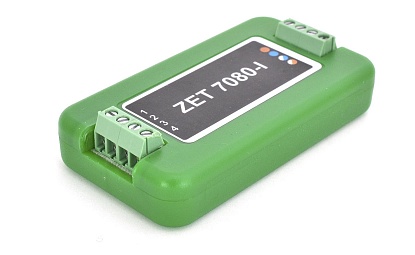

Измерительный модуль ZET 7080-I METER-4-20-485

ZET 7080-I

ОПИСАНИЕ:
  • тип первичного преобразователя: датчик с токовым выходом

  • измеряемый параметр: универсальный (давление, влажность, расход газа и т.д.)

  • передающий измеренные значения в цифровом виде по интерфейсу RS-485

Измерительный модуль ZET 7080-I Meter-4-20-485 совместно с датчиком с токовым выходом образуют цифровой датчик для измерения различных параметров. Первичный преобразователь (датчик с токовым выходом) осуществляет преобразование физической величины в электрический сигнал, измерительный модуль — оцифровывает этот сигнал и выдаёт значения измеряемой величины в цифровом виде. Результаты измерений передаются по интерфейсу RS-485 используя протокол Modbus.

ОСОБЕННОСТИ ZET 7080-I METER-4-20-485
  • измерительный модуль устанавливается максимально близко к датчику (или встраивается в корпус датчика) и оцифровка сигнала осуществляется в непосредственной близости к чувствительному элементу, что снижает влияние помех на результат измерений;
  • настройки цифрового датчика сохраняются в памяти измерительного модуля, что позволяет приступать к измерениям сразу после подачи питания, без настроек измерительных каналов;
  • с выхода цифрового датчика выдаются готовые данные, т.е. значения измеряемой величины, поэтому дополнительной обработки данных не требуется;
  • для организации распределенных измерительных сетей на базе цифровых датчиков не потребуются дорогие кабели, поскольку передача данных осуществляется в цифровом виде.
Параметр Ед. измерения Значение
Измеряемый параметр

давление, влажность, расход газа и т.д.*

Частота выдачи данных

Гц

10,50,100,200,400

Интерфейс передачи данных

RS-485

Типы подключаемых датчиков

мА

датчик с выходом 4‑20; 0‑20; 0‑5

Питание для датчика

В

24

Максимальная относительная погрешность измерения

%

< 1

Защита по входам от электростатического разряда 4 кВ

есть

Защита по входам от превышения допустимого напряжения
(ток не должен превышать 10 мА)

есть

Питание устройства

В

от 9 до 24

Потребляемая мощность

Вт

0,5

Рабочий диапазон температур

°C

-40...+100

Габаритные размеры

мм

65 x 34 x 14

Масса

г

35

*определяется типом подключаемого датчика
НАЗНАЧЕНИЕ РАЗЪЕМОВ ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА
Номер контакта Маркировка Назначение
1 24 V Питание на датчик
2 GND Общий
3 5 V Не используется
4 SIG Сигнал с датчика
НАЗНАЧЕНИЕ РАЗЪЕМОВ ДЛЯ ПОДКЛЮЧЕНИЯ К ИЗМЕРИТЕЛЬНОЙ СЕТИ
Номер контакта Назначение Маркировка
1 +(9...24) В Оранжевый
2 RS 485 линия "А" Синий
3 RS 485 линия "В" Бело-синий
4 GND Бело-оранжевый
СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКА С ТОКОВЫМ ВЫХОДОМ К МОДУЛЮ ZET 7080-I METER-4-20-485


двухпроводная



трехпроводная



четырехпроводная

СХЕМА ИЗМЕРИТЕЛЬНОЙ СЕТИ

На базе цифровых датчиков строятся распределенные измерительные сети. Для подключения измерительной сети к системам ZETLAB и ZETVIEW используется преобразователь интерфейса ZET 7070. Количество датчиков подключаемых к модулю ZET 7070 при использовании внутреннего блока питания ZET 7070 не более 3, при использовании внешнего блока питания не более 60. Программное обеспечение ZETLAB поддерживает подключение до 1024 датчиков к одному компьютеру. Измерительные сети также могут подключаться к любой системе, использующей протокол Modbus по интерфейсу RS-485.


Сделать заказ и запросить дополнительную информацию по ZET 7080-I METER-4-20-485 Вы можете здесь.
