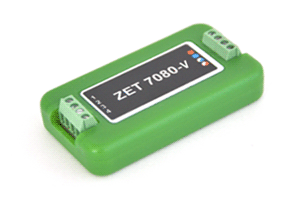

Универсальный измерительный модуль ZET 7080-V METER-0-10-485

ZET 7080-V

ОПИСАНИЕ:
  • тип первичного преобразователя: датчики с выходом по напряжению 0-10 В

  • измеряемый параметр: универсальный (давление, влажность, расход газа и т.д.)

  • передающий измеренные значения в цифровом виде по интерфейсу RS-485

Измерительный модуль ZET 7080-V Meter-0-10-485 совместно с датчиком с выходом по напряжению образуют цифровой датчик для измерения различных параметров. Первичный преобразователь (датчик с выходом по напряжению) осуществляет преобразование физической величины в электрический сигнал, измерительный модуль - оцифровывает этот сигнал и выдаёт значения измеряемой величины в цифровом виде. Результаты измерений передаются по интерфейсу RS485 используя протокол Modbus

ОСОБЕННОСТИ ZET 7080-V METER-0-10-485
  • измерительный модуль устанавливается максимально близко к датчику (или встраивается в корпус датчика) и оцифровывание сигнала осуществляется в непосредственной близости к чувствительному элементу, что снижает влияние помех на результат измерений;
  • настройки цифрового датчика сохраняются в памяти измерительного модуля, что позволяет приступать к измерениям сразу после подачи питания, без настроек измерительных каналов;
  • с выхода цифрового датчика выдаются значения измеряемой величины, таким образом, не требуется дополнительной обработки данных;
  • для организации распределенных измерительных сетей на базе цифровых датчиков не потребуются дорогие кабели, поскольку передача данных осуществляется в цифровом виде.
Параметр Ед. измерения Значение
Измеряемый параметр

давление, влажность, расход газа и т.д.*

Частота выдачи данных

Гц

10,50,100,200,400

Интерфейс передачи данных

RS-485

Типы подключаемых датчиков

мА

датчик с выходом по напряжению 0‑10; -5 ‑ 5

Питание для датчика

В

24

Максимальная относительная погрешность измерения

%

<1

Защита по входам от электростатического разряда 4 кВ

есть

Защита по входам от превышения допустимого напряжения (ток не должен превышать 10 мА)

есть

Питание устройства

В

от 9 до 24

Потребляемая мощность

Вт

0,5

Рабочий диапазон температур

°C

-40...+100

Габаритные размеры

мм

65 x 34 x 14

Масса

г

35

*определяется типом подключаемого датчика
НАЗНАЧЕНИЕ РАЗЪЕМОВ ДЛЯ ПОДКЛЮЧЕНИЯ
Подключение датчика Подключение к измерительной сети
Номер контакта Маркировка Назначение
1 24 V Питание на датчик
2 GND Общий
3 5 V Не используется
4 SIG Сигнал с датчика
Номер контакта Назначение Маркировка
1 +(9...24) В Оранжевый
2 RS 485 линия "А" Синий
3 RS 485 линия "В" Бело-синий
4 GND Бело-оранжевый
СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКА С ТОКОВЫМ ВЫХОДОМ К МОДУЛЮ ZET 7080-V METER-0-10-485
Двухпроводная схема подключения датчиков


двухпроводная

Трехпроводная схема подключения датчиков


трехпроводная

Четырехпроводная схема подключения датчиков


четырехпроводная

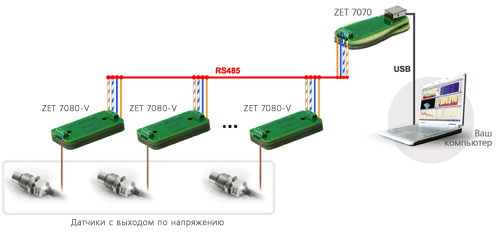

СХЕМА ИЗМЕРИТЕЛЬНОЙ СЕТИ

На базе цифровых датчиков строятся распределенные измерительные сети. Для подключения измерительной сети к системам ZETLAB и ZETVIEW используется преобразователь интерфейса ZET 7070 (RS-485 ↔ USB) либо ZET 7174 (RS-485 ↔ Ethernet). Измерительные сети также могут подключаться к любой системе, использующей протокол Modbus по интерфейсу RS-485.


Сделать заказ и запросить дополнительную информацию по ZET 7080-V Meter-0-10-485 Вы можете здесь.
