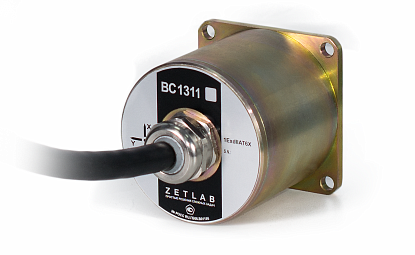

Сейсмодатчик BC 1311-S

BC 1311-S

ОПИСАНИЕ:
  • однокомпонентный сейсмоприемник с выходом по перемещению;

  • измеряемый параметр - виброперемещение;

  • частотный диапазон 3...50 Гц;

  • встроенная система электрической калибровки и контроля питания.

Сейсмоприемники пьезоэлектрические ВС 1311-S предназначены для преобразования параметров вибраций в пропорциональный электрический сигнал.

Сейсмоприемники ВС1311-S являются сеймическими датчиками, выходные сигналы пропорциональны виброперемещению.

Сейсмоприемники ВС 1311-S имеют встроенную систему контроля питания, а также встроенную систему калибровки, Встроенная система контроля питания позволяет определять исправность датчиков, а встроенная система калибровки позволяет определять метрологические характеристики сейсмоприемников без их демонтажа. При проведении бездемонтажной калибровки применяется методом электрического возбуждения чувствительного элемента с помощью актюатора.

*По предварительному заказу сейсмоприемник может быть изготовлен с характеристиками из ряда: чувствительность: 0.02, 0.05, 0.1, 0.2, 0.5 В/(мм), соответственно уровень собственных шумов 2.5·10-2, 1·10-2, 5·10-3, 2.5·10-3, 1·10-3 мм и максимальное значение измеряемого ускорения 2.5, 1, 0.5, 0.25 и 0.1 мм.

ЭЛЕКТРИЧЕСКАЯ СХЕМА СЕЙСМОПРИЕМНИКА ВС 1311-S


ОСОБЕННОСТИ

Тип сейсмоприемников пьезоэлектрических ВС 1311-S зарегистрирован в государственном реестре средств измерений под № 47996-11.

Основные области применения:

Измерений параметров вибрации низкого уровня и частоты; Системы мониторинга и контроля утечек; Мониторинг конструкций и зданий; Системы контроля сейсмических воздействий.
Параметр Ед. измерения Значение
Измеряемый параметр

виброперемещение

Чувствительность

0,05 В/мм*

Предельное отклонение коэффициента преобразования от номинального значения

%

±10

Частотный диапазон

Гц

3 - 50

Неравномерность АЧХ

дБ

±1

Нелинейность амплитудной характеристики, не более

%

±10

Основная относительная погрешность, не более

%

±10

Дополнительная погрешность, вызванная изменением температуры окружающей среды, не более

%/°С

±0,1

Максимальное значение измеряемого ускорения

мм/с

0,1

Уровень СКЗ собственных шумов, не более

мм

1·10-3

Коэффициент преобразования в поперечном направлении, не более

%

5

Собственная частота механического резонанса, не менее

Гц

900

Встроенная система возбуждения чувствительного элемента с помощью актюатора

определяется при заказе

Коэффициент нелинейных искажений, не более

%

±0,5 (при выходном напряжении 1 В); ±1,0 (при максимальном значении измеряемого параметра)

Коэффициент влияния магнитного поля 10 А/м, не более

мм/с

1,25·10-2

Уровень постоянной составляющей выходного напряжения, не более

мВ

±200

Сопротивление со стороны калибровочного входа, не менее

Ом

600

Электрическое сопротивление изоляции, не менее

МОм

20

Значение напряжения питания (двуполярного) согласующего усилителя

В

±(10-14)

Кабель

встроенный, без разъёма

Длина кабеля (определяется при заказе)
- стандартная

м

2

- максимальная (кабель витая пара)

м

600

Условия эксплуатации
- относительная влажность воздуха (при 25 °С)

%

20...90

- атмосферное давление

кПа

84...106,7

Температурный диапазон

°С

-40 ... +70

Габаритные размеры (без кабеля), не более

мм

Ø80х76

Масса

кг

1,2

Назначенная наработка на отказ, не менее

часов

10 000

Средний срок службы, не менее

лет

10

Степень защиты от попадания пыли и влаги

IP68

*По предварительному заказу сейсмоприемник может быть изготовлен с характеристиками из ряда: чувствительность: 0.02, 0.05, 0.1, 0.2, 0.5 В/(мм), соответственно уровень собственных шумов 2.5·10-2, 1·10-2, 5·10-3, 2.5·10-3, 1·10-3 мм и максимальное значение измеряемого ускорения 2.5, 1, 0.5, 0.25 и 0.1 мм

Сейсмоприемники пьезоэлектрические ВС 1311-S подключаются напрямую к сейсмостанции ZET 048.

Программное обеспечение сейсмостанции позволяет проводить спектральный анализ сигналов, осуществлять мониторинг конструкций и зданий с визуализацией параметров на трехмерной модели в режиме реального времени, а также получать вторичные параметры вибрации (ускорение и скорость) по сигналу с сейсмоприемника ВС1311-S .

ВНЕШНИЙ ВИД И ГАБАРИТЫ СЕЙСМОПРИЕМНИКА ВС 1311-S



КОМПЛЕКТНОСТЬ СЕЙСМОПРИЕМНИКОВ ВС 1311-S

Груз - основание массой 2,5 кг

1 шт.

Ножки для крепления в грунт (высокие)

3 шт.

Ножки для крепления на податливую поверхность(средние)

3 шт.

Ножки для установки на жесткую поверхность (низкие)

3 шт.

Винты для крепления датчиков (M6*16)

4 шт.


Сделать заказ и запросить дополнительную информацию по BC 1311-S Вы можете здесь.
