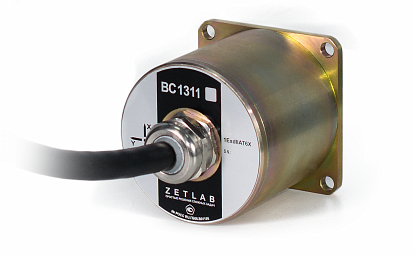

Сейсмоприемники BC 1311

BC 1311

ОПИСАНИЕ:
  • однокомпонентный сейсмоприемник с выходом по ускорению;

  • измеряемый параметр - виброускорение;

  • встроенная система электрической калибровки и контроля питания;

  • частотный диапазон 0,1...400 Гц.

Сейсмоприемники пьезоэлектрические ВС 1311 предназначены для преобразования параметров вибраций в пропорциональный электрический сигнал.

Сейсмоприемники ВС 1311 являются сейсмическими акселерометрами, измеряемый параметр - виброускорение. Для сейсмоприемников ВС 1311 предусмотрена система электрического возбуждения чувствительного элемента с помощью актюатора для определения действительного значения коэффициента преобразования при их периодической поверки без демонтажа. Также в сейсмоприемниках ВС 1311 предусмотрена система контроля питания.

*По предварительному заказу сейсмоприемник может быть изготовлен с характеристиками из ряда: чувствительность: 0.2, 0.5, 1.0, 2.0 В/(м·с-2), соответственно уровень собственных шумов 1·10-4, 4·10-5, 2·10-5, 1·10-5 м/с2 и максимальное значение измеряемого ускорения 25, 10, 5 и 2.5 м/с2.

ЭЛЕКТРИЧЕСКАЯ СХЕМА СЕЙСМОПРИЕМНИКА ВС 1311


ОСОБЕННОСТИ

Тип сейсмоприемников пьезоэлектрических ВС 1311 зарегистрирован в государственном реестре средств измерений под № 47996-11.

Основные области применения:

Измерений параметров вибрации низкого уровня и частоты; Построение сейсмических локаторов; Системы мониторинга и контроля утечек; Диагностика и мониторинг состояния строительных конструкций; Системы контроля сейсмических воздействий.
Параметр Ед. измерения Значение
Измеряемый параметр

виброускорение

Чувствительность

0,5 В/(м*с-2)*

Предельное отклонение коэффициента преобразования от номинального значения

%

±10

Частотный диапазон

Гц

0,3 - 400

Расширенный частотный диапазон

Гц

0,1 - 400

Неравномерность АЧХ

дБ

±3 (<0,4 Гц); ±1 (0,4-300 Гц); ±3 (>300 Гц)

Нелинейность амплитудной характеристики, не более

%

±10

Основная относительная погрешность, не более

%

±10 (<1,0 Гц); ±4 (1-100 Гц); ±10 (>300 Гц)

Дополнительная погрешность, вызванная изменением температуры окружающей среды, не более

%/°С

±0,1

Максимальное значение измеряемого ускорения

м/с2

±20

Уровень СКЗ собственных шумов, не более

м/с2

4·10-5

Коэффициент преобразования в поперечном направлении, не более

%

5

Собственная частота механического резонанса, не менее

Гц

900

Встроенная система возбуждения чувствительного элемента с помощью актюатора

определяется при заказе

Коэффициент нелинейных искажений, не более

%

±0,5 (при выходном напряжении 1 В)$ ±1,0 (при максимальном значении измеряемого параметра)

Коэффициент влияния магнитного поля 10 А/м, не более

м/с2

5·10-5

Уровень постоянной составляющей выходного напряжения, не более

мВ

±200

Сопротивление со стороны калибровочного входа, не менее

Ом

600

Электрическое сопротивление изоляции, не менее

МОм

20

Напряжение питания (биполярное)

В

±(10-15)

Кабель

встроенный, без разъёма

Длина кабеля (определяется при заказе)
- стандартная

м

2

- максимальная (кабель витая пара)

м

600

Условия эксплуатации
- относительная влажность воздуха (при 25 °С)

%

20...90

- атмосферное давление

кПа

84...106,7

Температурный диапазон

°С

-40 ... +70

Габаритные размеры (без кабеля), не более

мм

∅80х76

Масса

кг

1,2

Назначенная наработка на отказ, не менее

часов

10 000

Средний срок службы, не менее

лет

10

Степень защиты от попадания пыли и влаги

IP68

*По предварительному заказу сейсмоприемник может быть изготовлен с характеристиками из ряда: чувствительность: 0.2, 0.5, 1.0, 2.0 В/(м·с-2), соответственно уровень собственных шумов 1·10-4, 4·10-5, 2·10-5, 1·10-5 м/с2 и максимальное значение измеряемого ускорения 25, 10, 5 и 2.5 м/с2

Сейсмоприемники пьезоэлектрические ВС 1311 подключаются напрямую к сейсмостанции ZET 048.

Программное обеспечение, входящее в комплект поставки сейсморегистратора, позволяет получать вторичные параметры вибрации (ускорение и перемещение) по сигналу с сейсмоприемника ВС 1311.

Результаты измерения могут выводиться на экран в численном или графическом виде, а также непрерывно записываться в файл с разбивкой по суткам/неделям. Также ПО ZETLAB SEISMO, поставляемое с сейсмостанциями, позволяет проводить мониторинг конструкций и зданий по сигналам с сейсмоприемников ВС 1311.

ВНЕШНИЙ ВИД И ГАБАРИТЫ СЕЙСМОПРИЕМНИКА ВС 1311



КОМПЛЕКТНОСТЬ СЕЙСМОПРИЕМНИКОВ ВС 1311

Груз - основание массой 2,5 кг

1 шт.

Ножки для крепления в грунт (высокие)

3 шт.

Ножки для крепления на податливую поверхность(средние)

3 шт.

Ножки для установки на жесткую поверхность (низкие)

3 шт.

Винты для крепления датчиков (M6*16)

4 шт.


Сделать заказ и запросить дополнительную информацию по BC 1311 Вы можете здесь.
