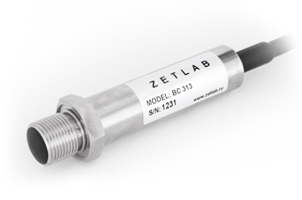

Гидрофон ВС 313-РM

ВС 313-РM

ОПИСАНИЕ:
  • гидрофон с балансным выходом;

  • работает в условиях сильных помех;

  • возможность работы на сверхдлинном кабеле;

  • экранирован и изолирован от окр. среды;

  • бездемонтажная поверка;

  • диагностика состояния сверхпротяженных трубопроводов (утечки, сужение сечения);

  • мониторинг дамб, опор мостов.

Гидрофоны ВС 313-Р являются электроакустическими преобразователями и предназначены для решения задач гидроакустики: измерение уровня звукового давления в жидких средах, исследование процессов кавитации.

Гидрофон BC 313-Р использует пьезокерамический элемент как преобразователь сигнала. Встроенный усилитель позволяет передавать сигнал по длинным подводным кабелям (до 1000 м океанской глубины). Внутренние узлы гидрофонов электрически изолированы от металлического корпуса. Особое внимание уделено хорошему экранированию. Это позволяет применять гидрофоны и в воздухе, и в резервуарах с водой, где электрический потенциал воды отличается от потенциала земли, а также в случаях присутствия сильного электромагнитного поля.

Гидрофон резной ВС 313-Р используется для измерений путем врезки в стенку герметичного сосуда или трубы.

УСТРОЙСТВО ГИДРОФОНА ВС 313-Р (СТРУКТУРНАЯ СХЕМА)



Структурная схема гидрофонов ВС 313-Р

Маркировка

Назначение

X+

Выход неинвентирующий

X-

Выход инвентирующий

+12V

Вход питания +

-12V

Вход питания -

ACT

Электрический контроль (калибровка)

TPOW

Контроль питания

GND

Экран датчика
Общий провод питания

ОСОБЕННОСТИ Функции бездемонтажной проверки; Экранированный чувствительный элемент; Коррозиеустойчивый корпус; Малошумящий соединительный кабель.
Параметр Ед. измерения Значение
Номинальная чувствительность

мкВ/Па

250

Номинальная чувствительность по заказу

мкВ/Па

25; 2500

Частотный диапазон

Гц

20 000…160 000

Собственная резонансная частота, не менее

Гц

180 000

Собственные шумы, СКЗ
(приведенные ко входу в частотном диапазоне 20...160 кГц)

Па

0,4

Предельное статическое давление

МПа

10

Предельное измеряемое динамическое давление

кПа

±20

Предельное измеряемое динамическое давление по заказу (при изменении чувствительности датчика)

кПа

±200; ±2

Выходное сопротивление

Ом

< 50

Рабочий диапазон температур

°С

-40…+80

Напряжение питания (биполярное)

В

±10...±15

Ток потребления

мА

20...30

Материал корпуса

нержавеющая сталь

Размеры (длина х диаметр корпуса)

мм

64x23 (с резьбой M27x2);
56x23 (с резьбой M20x1,5)

При заказе указывайте диаметр резьбы М20х1,5 или М27х2
Масса (без кабеля)

г

<150

Длина кабеля стандартная

м

2

Длина кабеля определяется при заказе, максимальная длина кабеля без потери качества сигнала составляет 1000 м
Взрывозащищенное исполнение

по заказу

Гидрофоны ВС 313-Р подключаются к анализаторам спектра ZET 017 через согласующее устройство ZET 430, которое обеспечивает подачу питания на гидрофон, подачу выходного сигнала с гидрофона на анализатор спектра, а также подачу тестирующих сигналов от встроенного генератора анализатора спектра для проведения бездемонтажной поверки гидрофонов.

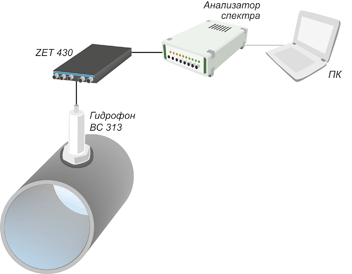

CХЕМА ПОДКЛЮЧЕНИЕ ГИДРОФОНОВ К АНАЛИЗАТОРУ СПЕКТРА ZET 430


Сделать заказ и запросить дополнительную информацию по ВС 313-РM Вы можете здесь.
