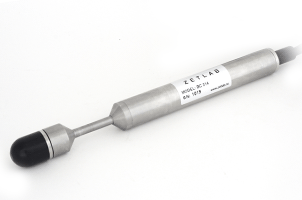

Цифровой гидрофон ВС 314

ВС 314

ОПИСАНИЕ:
  • гидрофон с цифровым выходом CAN 2.0

  • результаты измерений передаются по протоколу Modbus;

  • защита нефтепромыслового оборудования от коррозии в высокоминерализированных средах, содержащих сероводород, углекислоту и кислород.

Интеллектуальный гидрофон ВС 314 - цифровой датчик для измерения динамического давления в жидких средах с интерфейсом передачи данных CAN 2.0. Результаты измерений передаются по протоколу Modbus.

Погружной гидрофон ВС 314 используется для измерения путем погружения в воду на кабеле.

ОСОБЕННОСТИ

Встроенный измеритель цифровых гидрофонов позволяет приступить к измерения сразу после подачи питания, т.к. для проведения измерений не требуется настроек измерительных каналов, все необходимые параметры прошиты в памяти измерителя.
Поскольку выходной сигнал цифровых датчиков содержит значения измеряемого давления, не требуется дополнительной обработки результатов, достаточно подключить к выходу индикатор или передать данные на компьютер для записи или отображения в численном или графическом виде.

Назначение гидрофонов ВС 314:

измерение звука, распространяющегося в воде; измерение ультразвука в жидких средах; исследования процессов кавитации; лабораторные и заводские измерения звука в жидкой и газовой средах; измерения шума во влажных и загрязненных средах; применяется в гидроакустике как для прослушивания подводных звуков, так и для измерительных целей.
Параметр Ед. измерения Значение
Измеряемый параметр

Па, кПа

мгновенные, СКЗ, пиковое

Тип подключаемых датчиков

встроенный пьезодатчик

Встроенный датчик температуры

Диагностика

есть

Частотный диапазон

Гц

20…20 000

Собственные шумы, СКЗ
(приведенные ко входу в рабочем диапазоне частот)

Па

0,2

Глубина погружения

м

400

Диапазон измерений

кПа

100

Предельное измеряемое динамическое давление

кПа

50

Предельное измеряемое динамическое давление по заказу

кПа

5

Проверка целостности чувствительного элемента

Диагностика

есть

Контроль питания

Диагностика

есть

Снятие АЧХ

Диагностика

есть

Синхронизация

по протоколу Precision Time Protocol (PTP)

Материал корпуса

нержавеющая сталь

Предельное статическое давление

МПа

4

Потребляемый ток при напряжении 12 В

мА

до 50

Питание устройства

В

от 9 до 24

Интерфейс передачи данных

СAN 2.0

Частота выдачи данных

Гц

12000, 8000, 4000, 2000, 1000, 500, если выдача не мгновенных значений - 10

Длина кабеля стандартная

м

2

Масса (без кабеля)

г

320

Нужную длину кабеля указывайте при заказе
Рабочий диапазон температур

°C

-40…+80

Габаритные размеры

мм

265x22

ПОСТРОЕНИЕ ИЗМЕРИТЕЛЬНОЙ СЕТИ

На базе устройств серии ZETSENSOR строятся интеллектуальные системы.
Для подключения интеллектуальных систем с интерфейсом CAN к ZETLAB и ZETVIEW используется преобразователь интерфейса CAN-USB ZET 7174. К одному модулю ZET 7174 подключается 4 интеллектуальных гидрофона ВС 314 (с использованием стандартного блока питания).


Распределенная гидроакустическая измерительная сеть

ПОДКЛЮЧЕНИЕ К ИЗМЕРИТЕЛЬНОЙ СЕТИ

Интеллектуальные гидрофоны ВС 314 имеют неразъёмный кабель без соединителя со стороны подключения к измерительной сети. Маркировка жил кабеля и схема подключения к измерительной сети приведены в таблице и на рисунке ниже.

Номер контакта Обозначение Цвет проводника кабеля
1 "+" (9...24) В оранжевый
2 CAN 2.0 линия "А" синий
3 CAN 2.0 линия "В" бело-синий
4 GND бело-оранжевый

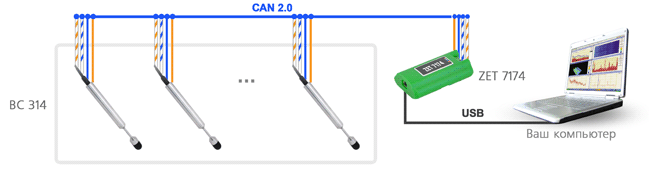

Схема подключения гидрофона ВС 314 к измерительной сети


Сделать заказ и запросить дополнительную информацию по ВС 314 Вы можете здесь.
