ВС 501


Продукция > Функциональная аппаратура > ВС 501

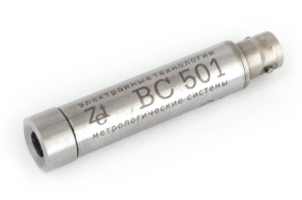

Микрофон ВС 501

ВС 501

ОПИСАНИЕ:
  • микрофон третьего класса точности

  • чувствительность 50 мВ/Па;

  • частотный диапазон 50 Гц - 13 кГц;

Микрофон ВС-501 - первичный преобразователь, позволяющий преобразовывать звуковое давление в электрический сигнал и служащее первичным преобразователем в цепочке звукозаписывающего тракта. Микрофон является датчиком относительного (дифференциального) давления в газах.

Микрофоны третьего класса точности ВС-501 предназначены для измерения уровней звукового давления по санитарным и экологическим нормам.

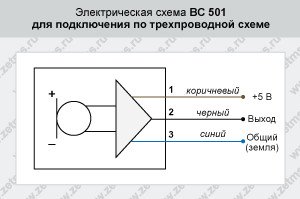

ЭЛЕКТРИЧЕСКАЯ СХЕМА МИКРОФОНА ВС-501 В ВАРИАНТЕ ИСПОЛНЕНИЯ С ПОДКЛЮЧЕНИЕМ ПО 3-Х ПРОВОДНОМУ КАБЕЛЮ


ОСОБЕННОСТИ

Микрофон BC-501 может быть выполнен для подключения по 3-х проводному кабелю ("земля", "питание 5 В", "сигнал"). В этом варианте исполнения он может быть подключен к модулям АЦП ZET 220, ZET 230 и к усилителям ZET 410 ZET 412 напрямую.

Параметр Ед. измерения Значение
Класс точности (стандарт IEC61672)

3

Чувствительность

мВ/Па

15

Частотный диапазон

Гц

50 - 13 000

Погрешность измерения на номинальной частоте 1000 Гц

дБ

2

Соотношение сигнал/шум

дБ

≥ 60

Выходное сопротивление

Ом

< 500

Напряжение питания

В

18 - 30

Ток питания

мА

3

Диаметр капсюля

дюйм

1/2

Материал корпуса

нержавеющая сталь

Кабель BNC-BNC

м

2

Тип разъёма

BNC

Масса без кабеля

г

40

Возможно герметичное исполнение для тяжелых условий эксплуатации

Микрофон BC-501 подключается по 3-х проводному кабелю ("земля", "питание 5 В", "сигнал"). В этом варианте исполнения он может быть подключен к модулям АЦП ZET 220, ZET 230 и к усилителям ZET 410 ZET 412 напрямую.

Программное обеспечение ZETLab, поставляемое с анализаторами спектра и шумомерами позволяет не только измерять общий уровень шума, но проводить спектральный анализ сигналов с равномерной или октавной (1/1, 1/3, 1/12, 1/24) разверткой по частоте, применять различные фильтры, снимать амплитудно-частотные характеристики, проводить корреляционный анализ сигналов и многое другое.


Сделать заказ и запросить дополнительную информацию по ВС 501 Вы можете здесь.
