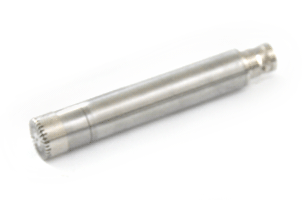

Микрофон МПА 201

МПА-201

ОПИСАНИЕ:
  • микрофон первого класса точности

  • чувствительность 50 мВ/Па;

  • частотный диапазон 20 Гц - 20 кГц.

Микрофон МПА-201 - первичный преобразователь, позволяющий преобразовывать звуковое давление в электрический сигнал и служащее первичным преобразователем в цепочке звукозаписывающего тракта. Микрофон является датчиком относительного (дифференциального) давления в газах.

Микрофоны первого класса точности МПА-201 предназначены для измерения уровней звукового давления по санитарным и экологическим нормам.

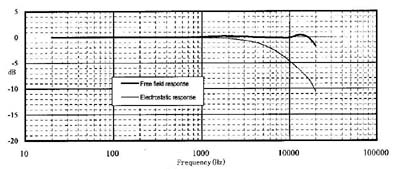

 АМПЛИТУДНО-ЧАСТОТНАЯ ХАРАКТЕРИСТИКА МИКРОФОНА МПА-201

Микрофоны МПА-201 стандарта ICP (cо встроенной электроникой) напрямую подключаются к анализаторам спектра ZET 017 и портативному шумомеру ZET 110./p>

Программное обеспечение ZETLab, поставляемое с анализаторами спектра и шумомерами позволяет не только измерять общий уровень шума, но проводить спектральный анализ сигналов с равномерной или октавной (1/1, 1/3, 1/12, 1/24) разверткой по частоте, применять различные фильтры, снимать амплитудно-частотные характеристики, проводить корреляционный анализ сигналов и многое другое.

Любой микрофон состоит из двух систем:
 1. акустико-механической
 2. механоэлектрической.

Свойства акустико-механической системы сильно зависят от того, воздействует ли звуковое давление на одну сторону диафрагмы (микрофон давления) или на обе стороны, а во втором случае от того, симметрично ли это воздействие (микрофон градиента давления) или на одну из сторон диафрагмы действуют колебания, непосредственно возбуждающие её, а на вторую — прошедшие через какое-либо механическое или акустическое сопротивление или систему задержки времени (асимметричный микрофон градиента давления).
Большое влияние на характеристики микрофона оказывает его механоэлектрическая часть.

Параметр Ед. измерения Значение
Условия измерений

в свободном поле

Класс точности (стандарт IEC61672)

1

Чувствительность

мВ/Па

50

Частотный диапазон

Гц

20 - 20 000

Неравномерность АЧХ в диапазоне частот

дБ

0,5

Динамический диапазон

dBA

16 - 134

Эквивалентный уровень собственных шумов

dBA

<16

Температурный диапазон

°С

-30...+80

Температурный коэффициент

дБ/°C

0,005

Выходной импеданс

Ом

<50

Максимальное выходное напряжение (СКЗ)

В

5

Требуемое питание

ICP (2...20 мА)

Тип разъёма

BNC

Диаметр капсюля

дюйм

1/2

Длина

мм

91

Кабель BNC-BNC

м

2


Сделать заказ и запросить дополнительную информацию по МПА 201 Вы можете здесь.
