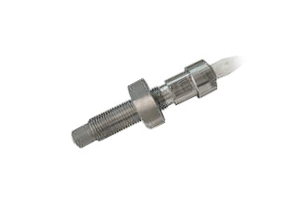

Вихретоковые пробники АЕ191

АЕ191

ОПИСАНИЕ:
  • входят в состав вихретоковых датчиковых систем;

  • широкий температурный диапазон;

  • соединитель: коаксиальный.

Вихретоковые пробники входят в состав вихретоковых датчиковых систем бесконтактного измерения вибрации, перемещения и частоты вращения электропроводящих объектов.

Вихретоковые пробники являются чувствительным элементом интеллектуальных вихретоковых систем бесконтактного измерения вибрации, перемещения и частоты вращения электропроводящих объектов.

ОСОБЕННОСТИ

Обозначение при заказе АЕaaa.bb.cc, где:

  • АЕaaa - модель в соответствии с таблицей,
  • bb - L1: 00 = 0 мм, 01 = 10 мм, 02 = 20 мм и т.д.
  • cc - L2: 02 = 20 мм, 03 = 30 мм, 04 = 40 мм и т.д.

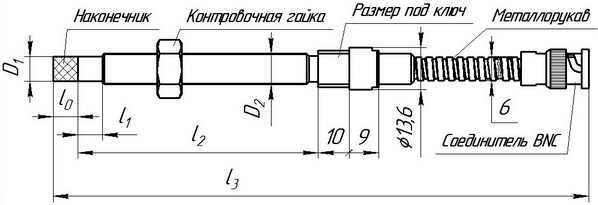

ГАБАРИТНЫЕ РАЗМЕРЫ С МЕТАЛЛОРУКАВОМ


Параметр Ед. измерения Значение
Диаметр D1

мм

21

Диаметр катушки

мм

19

Металлорукав

есть

Диаметр D2

М24 х 1,5

Длина L0

мм

8

Размер под ключ

мм

10

Длина L1

мм

0...230*

Длина L2

мм

20...250

Длина L3

м

5

Например, АЕ191.00.70 - вихретоковый пробник с катушкой 80 мм в металлорукаве, L1= 0 мм, L2= 70 мм
но не более, чем (L2-20)
Цена определяется при заказе, в зависимости от длины пробника
Данная цена указана на пробник с минимальным диаметром катушки и длиной
СХЕМА ПОДКЛЮЧЕНИЯ ПРОБНИКА В СОСТАВЕ ВИХРЕТОКОВОЙ ДАТЧИКОВОЙ СИСТЕМЫ
