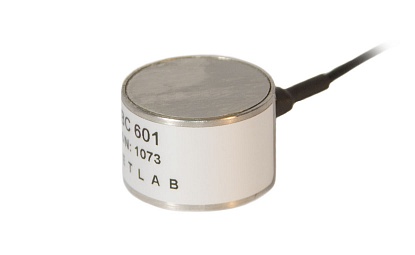

Датчик акустической эмиссии ВС 601
-
широкого применения;
-
широкополосный;
-
непосредственное подключение к анализатору спектра;
-
герметичная конструкция.
Преобразователь акустической эмиссии является важнейшим элементом системы
акустико-эмиссионного неразрушающего контроля. Датчики акустической эмиссии
ВС601 преобразует акустический сигнал АЭ-процесса в электрический сигнал,
параметры которого используются для оценки источников акустической эмиссии.
Применяются при технической диагностике с использованием пассивного ультразвука.
- Нефтегазовая и химическая промышленность;
- Трубопрокатные и металлургические предприятия;
- Тепловая и атомная энергетика;
- Железнодорожный транспорт;
- Подъемные сооружения;
- Мостовые конструкции;
- Авиационно-космическая техника;
- Бетонные и железобетонные сооружения.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Тип |
широкополосный |
|
| Усилитель |
без предварительного усилителя |
|
| Коэффициент электроакустического преобразования |
дБ отн. 1 В/м/с |
>45 |
| Рабочая частота |
кГц |
300* |
| Полоса пропускания |
кГц |
10 - 800 |
| Электрическая ёмкость |
пФ |
350 - 450 |
| Сопротивление изоляции |
МОм |
>100 |
| Температурный диапазон |
°С |
-40...+150 |
| Материал корпуса |
нержавеющая сталь |
|
| Длина встроенного кабеля определяется при заказе, стандартная 0,5 м) |
м |
0,5 |
| Заземление |
корпус заземлен |
|
| Материал контактной поверхности |
керамика |
|
| Диаметр x высота корпуса |
мм |
22,5x15,5 |
| Масса (без кабеля) |
г |
17 |
| Тип соединителя (определяется при заказе) |
SMA (BNC) |
|
| *соответствует минимальной чувствительности | ||
Общий провод электрически соединён с корпусом датчика. Для изоляции датчика от
корпуса объекта используется оксидированный алюминиевый диск.
Обычно датчик устанавливается на объект контроля с помощью специальных бандажей,
магнитных или других креплений, при этом поверхность соприкосновения с донышком
смазывается жидкой смазкой. В некоторых приложениях АЭ датчик крепится к
волноводу.
Подключение к анализатору спектра A19-U2 осуществляется через усилитель GT200A или ZET 440.
ЦИФРОВОЙ ДАТЧИК АКУСТИЧЕСКОЙ ЭМИССИИПреобразователь акустической эмиссии в комплекте с измерительным модулем ZET 7140-E AcousticEmisson-CAN образуют цифровой датчик акустической эмиссии, осуществляющий измерение параметров АЭ и передачу готовых данных по интерфейсу CAN. Данные также могут передаваться по радиоканалу.
