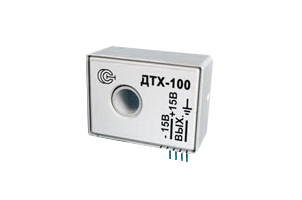

Датчик тока ДТХ-100

ДТХ-100

ОПИСАНИЕ:
  • диапазон измеряемых токов 0 - 100 А

  • гальваническая развязка

  • возможность измерения постоянных и переменных токов

  • минимальные энергопотребление и масса

  • минимальные габариты

  • магнитопровод ненасыщен

  • возможность монтажа на печатную плату

Датчики (измерительные преобразователи) ДТХ-50 предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи.

Датчики состоят из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор.

Конструкция датчиков тока включает в себя магнитопровод с зазором и компенсационной обмоткой, датчик Холла и электронную плату обработки сигналов. Магниточувствительный датчик Холла закреплен в зазоре магнитопровода и соединен с входом электронного усилителя

При протекании измеряемого тока по шине, охватываемой магнитопроводом, в последнем наводится магнитная индукция. Датчик Холла, реагирующий на возникшее магнитное поле, вырабатывает напряжение, пропорциональное величине наведенной магнитной индукции. Выходной сигнал с датчика усиливается электронным усилителем и подается в компенсационную обмотку. В результате, по обмотке течет компенсационный ток, пропорциональный измеряемому току по величине и соответствующий ему по форме. Возникающее при этом магнитное поле компенсационной обмотки компенсирует магнитное поле измеряемого тока, и датчик Холла работает как нуль-орган. При этом полоса частот, пропускаемая таким датчиком тока, составляет от 0 Гц (постоянный ток) до 200 кГц.

Параметр Ед. измерения Значение
Диапазон измеряемых токов

А

0...100

Допустимая перегрузка по измеряемому току, разы

1,5

Диапазон рабочих температур

°С

-20...+70

Основная приведенная погрешность, не более

%

1

Выходной сигнал при номинальном измеряемом токе*

мА

50

Нелинейность выходной характеристики, не более

%

0,1

Коэффициент передачи

1:2000

Полоса пропускания

Гц

0 - 50000

Номинальный выходной ток

А

0,03

Диаметр отверстия под токовую шину

мм

10

Источник питания

В

±15 (±5%)

Габаритные размеры

мм

44x33x22

Масса

г

70

*Возможно изготовление датчиков с выходом TRUE-RMS или со стандартным токовым выходом 4/20 (0/20) мА. В этом случае они будут выполнены в корпусе ДТХ-T

Измерительная схема выглядит следующим образом:

схема измерения с zetsensor.png

Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)

Схема включения датчиков ДТХ


Сделать заказ и запросить дополнительную информацию по ДТХ-100 Вы можете здесь.
