Датчики тока ДТХ-300, ДТХ-500, ДТХ-750, ДТХ-1000, ДТХ-1500, ДТХ-3000

ДТХ-300, ДТХ-500, ДТХ-750, ДТХ-1000, ДТХ-1500, ДТХ-3000

ОПИСАНИЕ:
  • диапазон измеряемых токов 0 - 300 А;

  • диапазон измеряемых токов 0 - 500 А;

  • диапазон измеряемых токов 0 - 750 А;

  • диапазон измеряемых токов 0 - 1000 А;

  • диапазон измеряемых токов 0 - 1500 А;

  • диапазон измеряемых токов 0 - 3000 А;

  • диаметр отверстия под токовую шину: 40 мм.

Датчики (измерительные преобразователи) предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи.

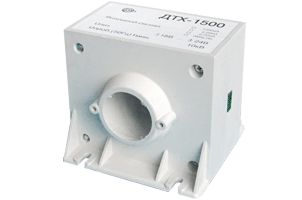

Датчики состоят из корпуса печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой, и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0" - индикатор

ОСОБЕННОСТИ
  • гальваническая развязка;
  • возможность измерения постоянных и переменных токов;
  • возможность измерения сигналов сложной формы;
  • минимальные энергопотребление и масса;
  • минимальные габариты;
  • магнитопровод ненасыщен;
Параметр Ед. измерения Значение
Диапазон измеряемых токов

А

0...300

Диапазон измеряемых токов

А

0...500

Диапазон измеряемых токов

А

0...750

Диапазон измеряемых токов

А

0...1000

Диапазон измеряемых токов

А

0...1500

Диапазон измеряемых токов

А

0...3000

Допустимая перегрузка по измеряемому току, разы

1,5

Диапазон рабочих температур

°С

-20...+80

Основная приведенная погрешность, не более

%

0,7

Нелинейность выходной характеристики, не более

%

0,1

Выходной сигнал при номинальном измеряемом токе*

мА

60

Полоса пропускания

Гц

0 - 50000

Коэффициент передачи

1:5000

Источник питания для ДТХ-300, ДТХ-500, ДТХ-750

В

±15 ... ±18

Источник питания для ДТХ-1000, ДТХ-1500, ДТХ-3000

В

±18 ... ±24

Диаметр отверстия под токовую шину

мм

40

Габаритные размеры для ДТХ-300, ДТХ-500, ДТХ-750, ДТХ-1000, ДТХ-1500

мм

120х110х106

Габаритные размеры для ДТХ-3000

мм

120х110х125

Масса для ДТХ-300, ДТХ-500, ДТХ-750

г

700

Масса для ДТХ-1000, ДТХ-1500

г

800

Масса для ДТХ-3000

г

900

* - - Имеется возможность комплектования датчиков: - стандартным токовым выходом 4-20мА (0/20мА); - выходом TRUE-RMS.

Измерительная схема выглядит следующим образом:

схема измерения с zetsensor.png

Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)

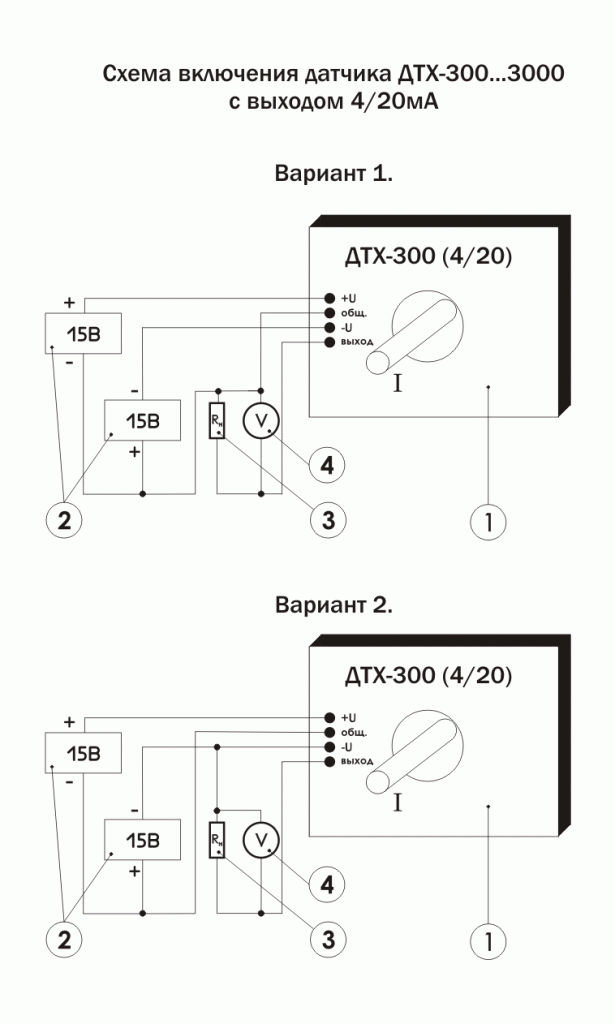

Схема подключения датчиков тока
