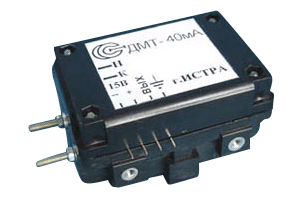

Датчики тока ДМТ-10, ДМТ-20, ДМТ-40, ДМТ-100, ДМТ-400
-
датчик малых токов.
-
диапазон измеряемых токов: 0...0,01 А;
-
диапазон измеряемых токов: 0...0,02 А;
-
диапазон измеряемых токов: 0...0,04 А;
-
диапазон измеряемых токов: 0...0,1 А;
-
диапазон измеряемых токов: 0...0,4 А.
Датчики (измерительные преобразователи) ДМТпредназначены для преобразования постоянного, переменного и импульсных токов небольшой величины с гальванической развязкой входной цепи цепей контроля.
- гальваническая развязка силовых цепей и цепей контроля;
- возможность монтажа на печатную плату;
- минимальные габариты
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диапазон измеряемых токов |
А |
0...0,01 |
| Диапазон измеряемых токов |
А |
0...0,02 |
| Диапазон измеряемых токов |
А |
0...0,04 |
| Диапазон измеряемых токов |
А |
0...0,1 |
| Диапазон измеряемых токов |
А |
0...0,4 |
| Выходной сигнал при номинальном измеряемом токе |
мА |
40 |
| Допустимая перегрузка по измеряемому току, разы |
1,5 |
|
| Основная приведенная погрешность, не более |
% |
1 |
| Диапазон рабочих температур |
°С |
-20...+70 |
| Полоса пропускания |
Гц |
0-4000 |
| Напряжение питания |
В |
±15 (±5 %) |
| Диаметр отверстия под токовую шину |
мм |
в разрыв цепи |
| Масса |
г |
100 |
| Габаритные размеры |
мм |
73,5х52,5х39 |

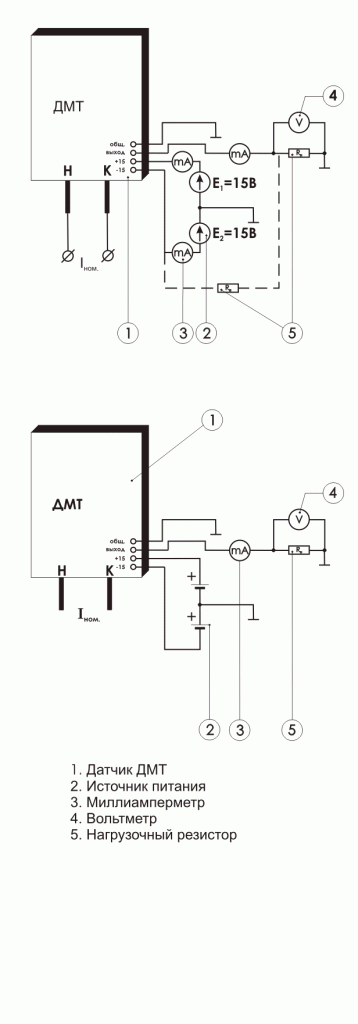

Измерительная схема выглядит следующим образом:
Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
Сделать заказ и запросить дополнительную информацию по ДМТ-10, ДМТ-20... Вы можете здесь.
