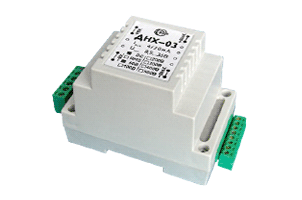

Датчики напряжения ДН-03 DC, ДН-03 RMS

ДН-03 DC, ДН-03 RMS

ОПИСАНИЕ:
  • широкий температурный диапазон;

  • гальваническая развязка;

  • диапазон измеряемых напряжений: 0,1 В

  • преобразования постоянного, переменного и импульсного напряжения (100 мВ) в стандартный токовый сигнал 4/20 мА

Датчики (преобразователи измерительные) предназначены для преобразования напряжения постоянного, переменного и импульсных токов в стандартный токовый сигнал 4/20 мА с гальванической развязкой входной цепи и цепей контроля.

Преобразователь измерительный преобразует входное постоянное, импульсное напряжение положительной полярности 100мВ в стандартное (мгновенное) значение токового выхода 4/20 мА.

ОСОБЕННОСТИ
  • гальваническая развязка;
  • монтаж на DIN-рейку;
  • минимальные габариты;
  • минимальные энергопотребление и масса;
  • однополярное питание;
  • широкий диапазон питающего напряжения
Параметр Ед. измерения Значение
Диапазон измеряемых напряжений

В

0,1

Допустимая перегрузка по входу до

В

50

Входное сопротивление, Rвх.

Ом

20 000

Диапазон рабочих температур

°С

0(-40)...+70

Основная приведенная погрешность (для ДН-03 DC), не более

%

0,3 (для постоянного напряжения)

Основная приведенная погрешность (ДН-03 RMS), не более

%

0,5 (для 50 Гц)

Дополнительная погрешность при измерении в рабочем диапазоне температур, не более,

%

0,3

АЧХ в пределах 1%, не более

кГц

10

Начальный выходной ток при нулевом измеряемом напряжении

мА

4(+/-0,1)

Номинальный выходной ток

мА

20

Максимальный выходной ток

мА

28

Постоянная времени ДН-03 DC

с

-

Постоянная времени ДН-03 RMS

с

0,1

Пробивное напряжение вход-выход

кВ

1,3

Напряжение питания

В

8,5...36

Максимальная потребляемая мощност

мВт

600

Минимальное сопротивление нагрузки

Ом

0

Габаритные размеры

мм

95х54х65

Масса

г

150

Измерительная схема выглядит следующим образом:

схема измерения с zetsensor.png

Датчик напряжения подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)


Сделать заказ и запросить дополнительную информацию по ДН-03 DC, ДН-03 RMS Вы можете здесь.
