Тензодатчики UU

UU

ОПИСАНИЕ:

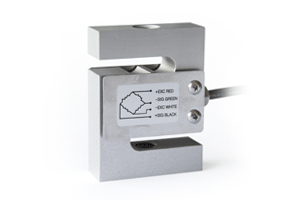

  • S-образные датчики силы растяжения и сжатия;

  • точные и компактные;

  • диапазон измерений от 2 кгс до 10 тс.

  • указывайте обозначение модели (диапазон измерений) в комментарии к заказу

  • цена тензодатчика зависит от диапазона измерений - см. на вкладке "доп. инфо"

S-образные тензодатчики применяются в подвесных бункерных весах. Их принцип действия основан на преобразовании механической силы (растяжение/сжатие) вдоль оси симметрии датчика в пропорциональный электрический сигнал.

Точные и компактные датчики сил сжатия и растяжения UU. Подключаются к тензометрической станции ZET017-T8 или могут использоваться в составе цифровых тензодатчиков ZET 7010 Tensometer-485 (статические измерения), ZET 7110 Tensometer-CAN(статические измерения) и ZET 7111 Tensometer-CAN (динамические измерения).

Параметр Ед. измерения Значение
Диапазон измерений

2 кгс - 10 тс

Номинальный диапазон (н.д.)

2, 5, 10, 50, 100, 200, 500 кгс,
1, 2, 3, 5, 10 тс

Номинальный выходной сигнал (н.с.)

2 мВ/В ±1%
(2 - 5 кгс: 1,5 мВ/В ±1%)

Нелинейность (от н.с.)

%

0,03

Гистерезис (от н.с.)

%

0,03

Повторяемость (от н.с.)

%

0,03

Баланс нуля (от н.с.)

%

±2

Температурный коэффициент для выходного сигнала
(от н.д./10°С)

%

0,05

Температурный дрейф баланса нуля (от н.с./10°С)

%

0,1

Компенсированный температурный диапазон

°С

-10…+60

Рабочий температурный диапазон

°С

-20…+80

Входное сопротивление

Ом

350±50

Выходное сопротивление

Ом

350±2

Сопротивление изоляции

МОм

2000

Допустимая перегрузка (от н.д.)

%

150

Рекомендованное питание

В

10

Кабель

диаметр 5 мм, 4 жилы, 3 м

Класс защиты

IP65 (5-300 кгс),
IP67 (500 кгс - 10 тс)

СХЕМА ПОДКЛЮЧЕНИЯ ТЕНЗОДАТЧИКОВ

Схема подключения тензодатчиков

ПОДКЛЮЧЕНИЕ К ТЕНЗОМЕТРИЧЕСКОЙ СТАНЦИИ

Тензодатчики подключаются к тензостанции ZET 017‑T8 напрямую. Схема подключения.

Программное обеспечение ZETLAB для тензостанций позволяет управлять проведением испытаний и измерять различные параметры сигнала. Результаты могут выводиться в численном или графическом виде и сохраняться в файл в табличном виде.

Тензоизмерения проводятся на базе программ Генератор сигналов (управление выходом ЦАП для запитывания датчика),Тензометр (собственно измерение силы по показаниям датчика), Осциллограф (непрерывное отображение показаний тензометра). Дополнительно может проводиться обработка сигналов (фильтрация, математические и арифметические операции и др.), отображение в 2-х и 3-х мерном виде, построение параметрических зависимостей и т.д.

ИСПОЛЬЗОВАНИЕ В СОСТАВЕ ЦИФРОВЫХ ТЕНЗОДАТЧИКОВ

При распределённой схеме измерений особенно удобно использовать одноканальные измерительные модули, которые устанавливаются непосредственно в месте измерений и передают готовые данные в цифровом виде:

  • ZET 7010 - для статических измерений, передача данных по интерфейсу RS-485
  • ZET 7110 - для статических измерений, передача данных по интерфейсу RS-485
  • ZET 7111 - для динамических измерений, передача данных по интерфейсу CAN

Тензодатчик + измерительный модуль = цифровой датчик.

Подключение тензодатчика к ZETSENSOR

Цифровые датчики могут подключаться к ПК по различным интерфейсам (USB, Ethernet, Wi-Fi, GSM, радиоканал) или передавать данные в сторонние системы по протоколу Modbus. Варианты подключения цифровых датчиков к КП:

1. Тензодатчик — ZET 7010 — ZET 7070 (RS-485 ↔ USB) — ПК

2. Тензодатчик — ZET 7010 — ZET 7076 (RS-485 ↔ Ethernet/Wi-Fi) — ПК + ZETKEY

3. Тензодатчик — ZET 7110 / ZET 7111 — ZET 7174 (CAN ↔ USB) — ПК + ZETKEY

4. Тензодатчик — ZET 7110 / ZET 7111 — ZET 7176 (CAN ↔ Ethernet/Wi-Fi) — ПК + ZETKEY

5. Тензодатчик — ZET 7110 / ZET 7111 — ZET 7177 (CAN → GSM) — ПК + ZETKEY

6. Тензодатчик — ZET 7110 / ZET 7111 — ZET 7172S (CAN → радиоканал) — ZET 7172M (радиоканал → CAN) — ZET 7174 (CAN ↔ USB) — ПК + ZETKEY

7. Тензодатчик — ZET 7110 / ZET 7111 — ZET 7172S (CAN → радиоканал) — ZET 7172M (радиоканал → CAN) — ZET 7176 (CAN ↔ Ethernet/Wi-Fi) — ПК + ZETKEY


Сделать заказ и запросить дополнительную информацию по UU Вы можете здесь.
