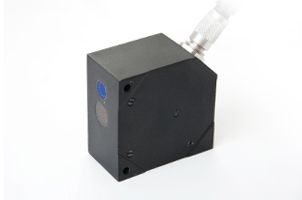

Датчик перемещения РФ603

РФ603

ОПИСАНИЕ:
  • диапазон измерений от 2 до 2000 мм;

  • разрешение 0,01; 0,03; 0,04 % от измерительного диапазона;

  • класс защиты IP67

Оптические датчики перемещения используются для измерения расстояния или перемещения бесконтактным методом.

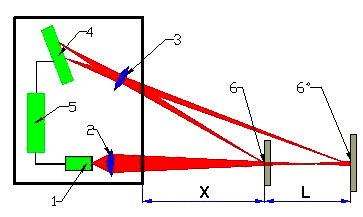

В основу работы датчика положен принцип оптической триангуляции. Излучение полупроводникового лазера 1 фокусируется объективом 2 на объекте 6. Рассеянное на объекте излучение объективом 3 собирается на CCD-линейке 4. Процессор сигналов 5 рассчитывает расстояние до объекта по положению изображения светового пятна на линейке 4.


Параметр Ед. измерения Значение
Базовое расстояние, Х

мм

10, 15, 25, 30, 35, 45, 55, 60, 65, 80, 90, 95, 105, 125, 140, 145, 150, 185, 230, 300

Диапазон измерений

мм

2, 5, 10, 15, 25, 30, 50, 100, 250, 500, 600, 750, 1000, 2000

Линейность, % от измерительного диапазона

от ± 0,1 до ± 0,3

Разрешение, % от измерительного диапазона

0,01; 0,03; 0,04

Максимальная частота выборки

кГц

2 или 5 или 8

Тип лазера

мВт

3 или 5, длина волны 660 нм

Цифровой интерфейс

RS232 (макс. 460,8 кбит/с) или RS485 (макс. 460,8 кбит/с) или RS232 и CAN (макс. 1 Мбит/с)

Аналоговый интерфейс

4...20мА или 0...10В

Вход синхронизации

2,4 - 5 В (CMOS, ТТЛ)

Логический выход

NPN, 100 мА max, 40 В max

Напряжение питания

В

5 (4,5…9) или 12 (9…18) или 24 (18…36)

Потребление

Вт

1,5...2

Класс защиты

IP67

Рабочая температура

°С

-10...+60

Габариты

мм

65 x 50 x 20, 63 x 170 x 30, 217 x 87 x 38

Вес без кабеля

г

100, 500, 800


Сделать заказ и запросить дополнительную информацию по РФ603 Вы можете здесь.
