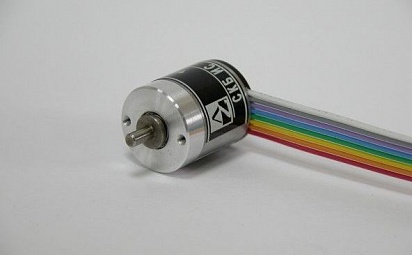

Абсолютный энкодер ЛИР-ДА119

ЛИР-ДА119

ОПИСАНИЕ:
  • абсолютный датчик углового положения

  • миниатюрный - диаметр корпуса 19 мм;

  • разрешающая способность до 15 разрядов на оборот;

  • цельный вал.

Параметр Ед. измерения Значение
Многооборотный

нет

Разрешение в пределах одного оборота

бит (кол. позиций)

8 (256)
9 (512)
10 (1024)
11 (2048)
12 (4096)
13 (8192)
14 (16384)
15 (32768)

Выходной код

двоичный код
код Грея

Способ выдачи данных

SSI последовательный

Особенность конструкции

цельный вал

Модификация преобразователя

А

Конструктивное исполнение

3

Выходной сигнал

RS-422

Интервал рабочих температур

°С

0...+70
-40...+85

Класс точности

8 класс ±150"

Масса (без кабеля)

кг

0,03

Степень защиты от внешних воздействий

IP50

Максимальная скорость вращения вала

об./мин.

10000

Вибрационное ускорение в диапазоне частот 55...2000 Гц

м/с2

≤100

Момент трогания ротора (20°C)

Нхм

≤ 5х10-4

Допустимая осевая нагрузка на вал

Н

≤3

Допустимая радиальная нагрузка на вал

Н

≤3

Ударное ускорение

м/с2

≤300

Момент инерции ротора

кгхм2

4,0х10-8

Максимальная скорость вращения вала без сбоя выходного сигнала

об/мин

2000

Ток потребления

мА

≤150

Диаметр корпуса

мм

19

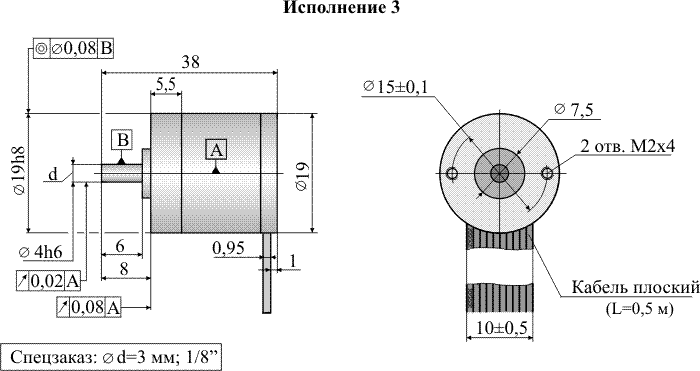

Рабариты датчика угловых перемещений ЛИР-ДА119Ф


Сделать заказ и запросить дополнительную информацию по ЛИР-ДА119 Вы можете здесь.
