Датчик угла ЛИР-МА208

ЛИР-МА208

ОПИСАНИЕ:
  • абсолютный угловой магнитный датчики положения;

  • миниатюрный - диаметр корпуса 8 мм;

  • разрешающая способность до 12 разрядов на оборот;

  • полый вал.

Параметр Ед. измерения Значение
Способ выдачи данных

SSI последовательный

Интервал рабочих температур

°С

0...+70
-40...+85

Класс точности

10 класс ±1,0°

Разрешение в пределах одного оборота

бит (кол. позиций)

10 (1024)
12 (4096)

Напряжение питания

В

+5

Разрешающая способность преобразователя

дискрет/оборот

до 4096

Выходной код

двоичный код
код Грея

Выходной сигнал

RS-422

Степень защиты от внешних воздействий

IP50

Максимальная скорость вращения вала

об./мин.

6000

Вибрационное ускорение в диапазоне частот 55...2000 Гц

м/с2

≤50

Допустимая осевая нагрузка на вал

Н

≤3

Допустимая радиальная нагрузка на вал

Н

≤3

Ударное ускорение

м/с2

≤100

Ток потребления

мА

≤50

Диаметр корпуса

мм

8

Особенность конструкции

полый вал

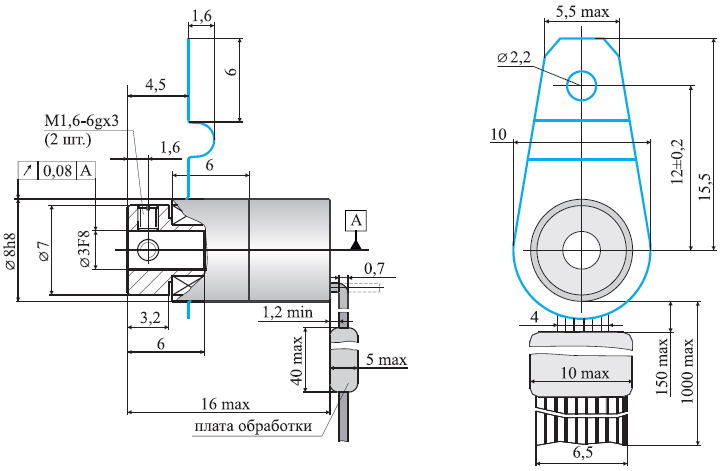

ЛИР-МА208А, ИСПОЛНЕНИЕ 3

Габариты датчиков перемещения ЛИР

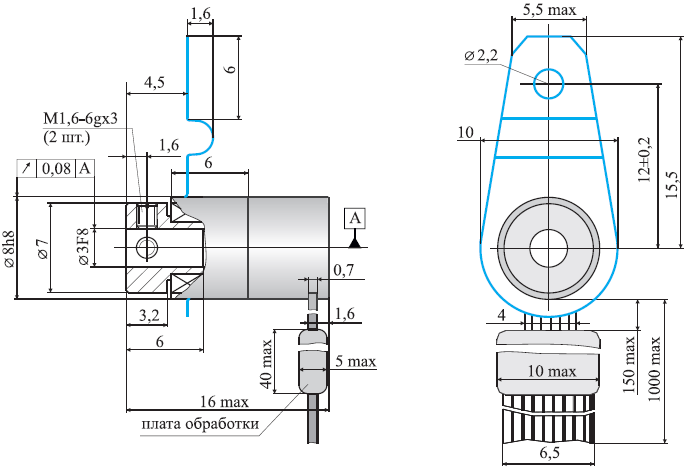

ЛИР-МА208Б, ИСПОЛНЕНИЕ 3

Габариты датчиков перемещения ЛИР

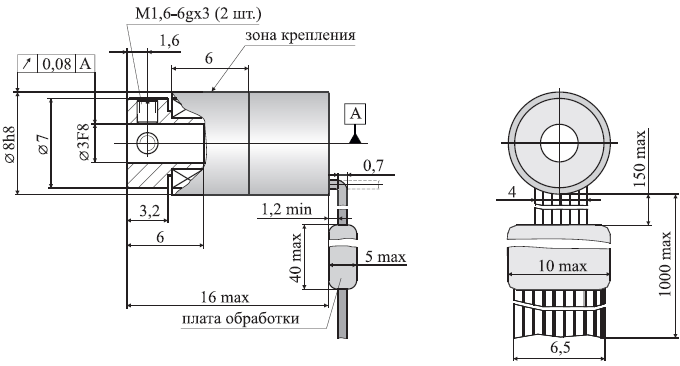

ЛИР-МА208В, исполнение 3

Габариты датчиков перемещения ЛИР

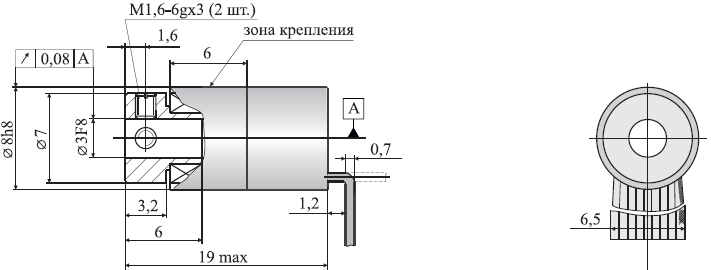

ЛИР-МА208А, ИСПОЛНЕНИЕ 4

Габариты датчиков перемещения ЛИР

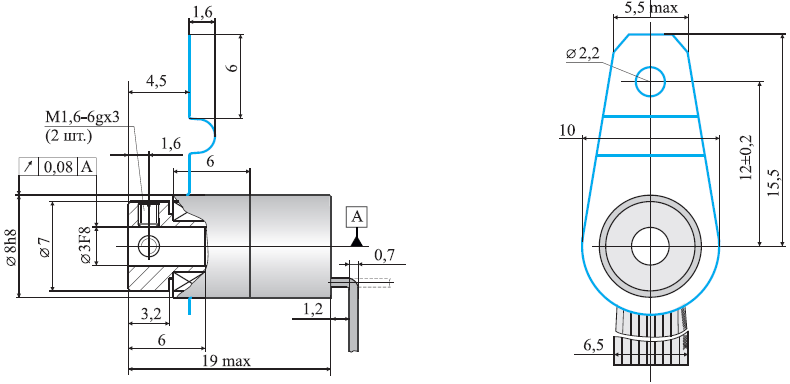

ЛИР-МА208Б, ИСПОЛНЕНИЕ 4

Габариты датчиков перемещения ЛИР

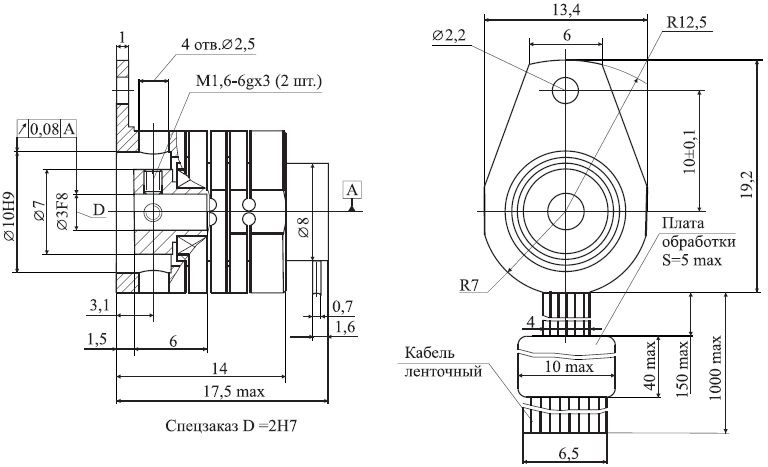

ЛИР-МА208В, ИСПОЛНЕНИЕ 4

Габариты датчиков перемещения ЛИР

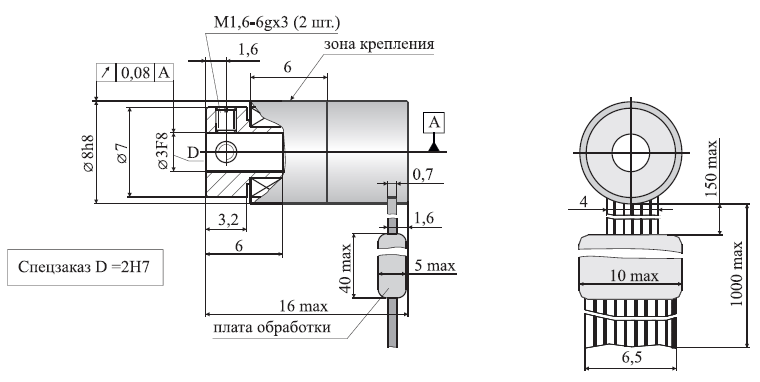

ЛИР-МА208Е, ИСПОЛНЕНИЕ 4

Габариты датчиков перемещения ЛИР

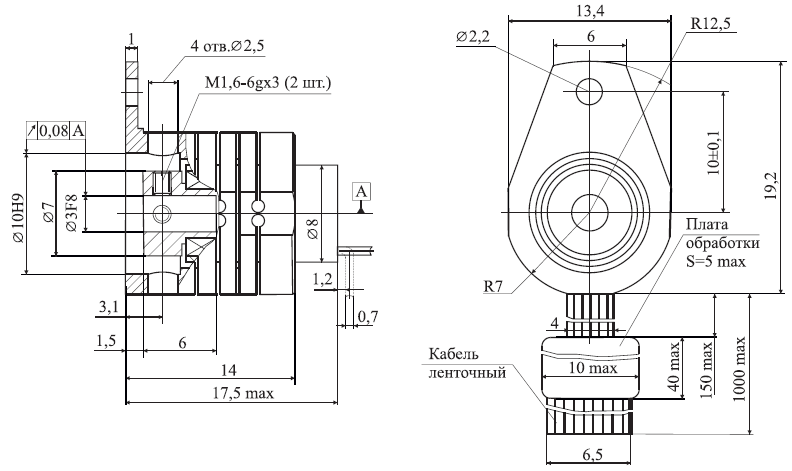

ЛИР-МА208Ж, ИСПОЛНЕНИЕ 4

Габариты датчиков перемещения ЛИР



Сделать заказ и запросить дополнительную информацию по ЛИР-МА208 Вы можете здесь.
