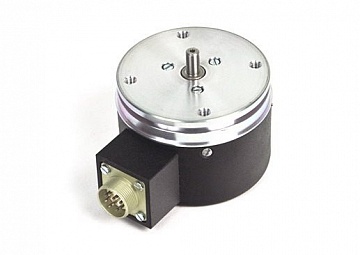

Резольверы ЛИР-ДР158А
-
абсолютный датчик углового положения
-
миниатюрный - диаметр корпуса 19 мм;
-
разрешающая способность до 15 разрядов на оборот;
-
цельный вал.
ЛИР-ДР158А является преобразователем углового положения, созданным на основе резольвера (вращающегося трансформатора). После подачи переменного напряжения на обмотку возбуждения (Uвозб.) с выходных обмоток можно снять переменное напряжение с амплитудой, пропорциональной косинусу (UA) и синусу (UB) угла положения вала датчика относительно корпуса в пределах 360°.
ЛИР-ДР158А может применяться в системах автоматического управления в качестве преобразователя углового положения.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Максимальная скорость вращения вала |
об./мин. |
10000 |
| Точность |
± 10' |
|
| Напряжение возбуждения (U возб) |
В |
7 |
| Ток через обмотку возбуждения |
мА |
≤50 |
| Момент инерции ротора |
кгхм2 |
3,2х10-6 |
| Вибрационное ускорение в диапазоне частот 55...2000 Гц |
м/с2 |
≤100 |
| Момент трогания ротора (20°C) |
Нхм |
≤ 0,01 |
| Допустимая осевая нагрузка на вал |
Н |
≤20 |
| Допустимая радиальная нагрузка на вал |
Н |
≤20 |
| Ударное ускорение |
м/с2 |
≤300 |
| Частота возбуждения |
кГц |
10 |
| Степень защиты от внешних воздействий |
IP65 |
|
| Интервал рабочих температур |
°С |
-40...+85 |

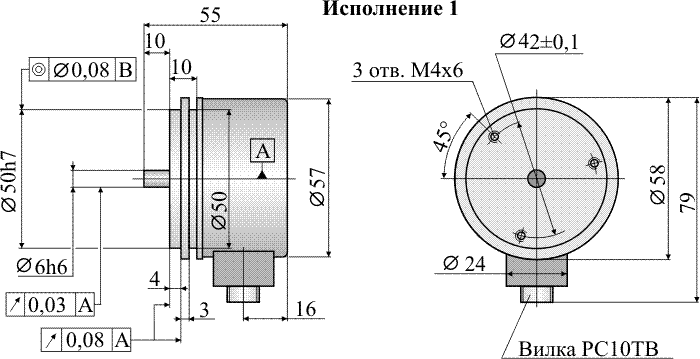

| Диаметр корпуса |
мм |
57 |
| Масса (без кабеля) |
кг |
0,37 |
Сделать заказ и запросить дополнительную информацию по ЛИР-ДР158А Вы можете здесь.
