ЛИР-7М

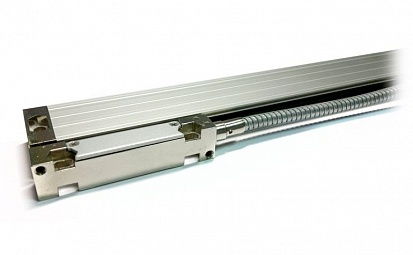

Датчик перемещений ЛИР-7М

ОПИСАНИЕ:

ОСОБЕННОСТИ ПРЕОБРАЗОВАТЕЛЯ ЛИНЕЙНЫХ ПЕРЕМЕЩЕНИЙ ЛИР-7М

применение современной элементной базы;

для повышения надежности в конструкции считывающего узла используется один осветитель;

новая специальная форма сечения профиля лучше защищает от попадания СОЖ;

растровая шкала располагается под углом 45° относительно корпуса;

новая конструкция унифицированной считывающей головки упрощает монтаж преобразователя;

кабель в металлорукаве в базовой комплектации.

Параметр	Ед. измерения	Значение

Длина перемещения	мм	70; 120; 170; 220; 270; 320; 70; 420; 470; 520; 570; 620; 720; 820; 920; 1020; 1140; 1240
Напряжение питания	В	+5
Выходной сигнал		СТ (~11мкА) СН (~1 В) ПИ (TTL)
Период регулярного растра измерительной шкалы (только для выходных сигналов типов СТ, СН)	мкм	20; 40
Дискретность (только для выходных сигналов типа ПИ)	мкм	0,1 0,5 1 2 5 10
Класс точности		3 кл ∆д(мкм) = 2+4,5ЧLизм(м) 4 кл ∆д(мкм) = 5+8ЧLизм(м) 5 кл ∆д(мкм) = 10+15ЧLизм(м)
Вариант исполнения		1 - Начало отсчета слева, кабель вправо 2 - Начало отсчета слева, кабель влево 3 - Начало отсчета справа, кабель вправо 4 - Начало отсчета справа, кабель влево
Максимально допустимая скорость измерительного перемещения	м/мин	120
Максимальное ускорение измерительного перемещения	м/с²	30

Сделать заказ и запросить дополнительную информацию по ЛИР-7М Вы можете здесь.
