Термопары ТХА-1, ТХК-1

Термопара ТХА-1, ТХК-1

ОПИСАНИЕ:
  • для измерения температуры твердых, газообразных и жидких, химически неагрессивных, а также агрессивных сред, не разрушающих защитную арматуру

  • широкий температурный диапазон

  • продаются только в составе цифровых датчиков температуры ZET 7020 и ZET 7120

Термопары ТХА-1 (хромель-алюмель) и ТХК-1 (хромель-копель) предназначены для измерения температуры твердых, газообразных и жидких, химически неагрессивных, а также агрессивных сред, не разрушающих защитную арматуру.

Поставляются в составе цифровых датчиков температуры ZET 7020 TermoTC-485 и ZET 7120 TermoTC-CAN.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОПАР ТХА-1 И ТХК-1
Тип и вид исполнения Материал Степень защиты от пыли и влаги Диапазон измеряемых температур °С Показатель тепловой инерции, сек Условное давление, МПА
Защитная арматура Головка
ТХА-1-1 12Х18Н10Т полиамид,
металл
IP65 -40...800 40 (для И)
10 (для Н)
6,3
ТХК-1-1 -40...600
ТХА-1-2 12Х18Н10Т полиамид,
металл
IP65 -40...800 40 (для И)
10 (для Н)
6,3
ТХК-1-2 -40...600
ТХА-1-3 12Х18Н10Т полиамид,
металл
IP65 -40...800 20 (для И)
8 (для Н)
6,3
ТХК-1-3 -40...600
ТХА-1-4 12Х18Н10Т полиамид,
металл
IP65 -40...600 20 (для И)
8 (для Н)
6,3
ТХК-1-4 -40...600

По устойчивости к воздействию температуры и влажности окружающей среды термопары соответствуют группе исполнения С2 по ГОСТ Р 52931 — -40…+70 °С. По устойчивости к механическим воздействиям термометры соответствуют группе N3 по ГОСТ Р 52931. Климатическое исполнение — У3, ТВ. Возможно изготовление ТП в климатическом исполнении УХЛ2 для работы при температурах от -60 до +70 °С. Термопары, имеющие тропическое исполнение имеют в обозначении дополнительно ТВ (например, ТХА-1-3 ТВ).

Номинальные статические характеристики (НСХ), их обозначения, материал термоэлектродов согласно ГОСТ 6616-94 приведены ниже:

Тип термопары НСХ Материал термоэлектродов
положительный отрицательный
ТХА XA(K) хромель алюмель
ТХК XK(L) хромель копель

Положительный термоэлектрод маркируется красным цветом.

Термопары выпускаются по классу допуска 1 или 2 согласно ГОСТ 6616-94.

Ниже приведены значения допусков по температуре для соответствующих классов термопар типа ТХА и ТХК (ГОСТ 6616-94):

Тип термопары Класс Диапазон температур, °С Предел допускаемого
отклонения от НСХ, °С
ТХА 1 от -40 до 375 1,5
свыше 375 до 1000 0,004·|t|
2 от -40 до 333 2,5
свыше 333 до 1200 0,0075•|t|
ТХК 2 от -40 до 300 2,5
свыше 300 до 800 0,0075•|t|

где |t| – абсолютное значение температуры, °С

ОПИСАНИЕ

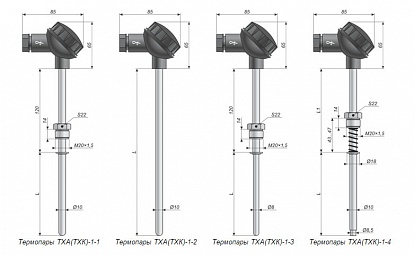

Преобразователь термоэлектрический (термопара) ТХК, ТХА конструктивно представляет собой два разнородных термоэлектрода (хромель-алюмель для ТХА, хромель-копель для ТХК), изолированных термостойкой изоляцией и сваренных с одного конца в рабочий спай.

Защитная арматура выполняется из жаростойких и коррозионностойких сталей или из керамики (для измерения температуры в особо агрессивных высокотемпературных средах).

Свободные концы термоэлектродов присоединяются к монтажной головке или выводятся при помощи кабеля. Рабочий спай может быть изолирован (И) или неизолирован (Н) от защитного корпуса.

Изготавливаются преобразователи, имеющие два рабочих спая — две термопары одного типа, размещенные в одном корпусе (при обозначении указывается количество спаев −2).

Головка преобразователей из прессматериала АГ-4В применяется в неагрессивной среде при окружающей температуре до 120°С; из полиамида — до 80°С. Максимальный диаметр выводного кабеля 10 мм. Каждая жила (провод) кабеля крепится на винт гайкой М4x0,7.

Головка металлическая из сплава алюминия АК-12 (АЛ-2) (силумин) применяется в неагрессивной среде при окружающей температуре до 300 °С. Максимальный диаметр выводного кабеля 12 мм. Каждая жила (провод) кабеля диаметром до 1,2 мм крепится на винт гайкой М4x0,7.

СХЕМА ПОДКЛЮЧЕНИЯ ТЕРМОПАРЫ К ИЗМЕРИТЕЛЬНОМУ МОДУЛЮ

подключение термопар

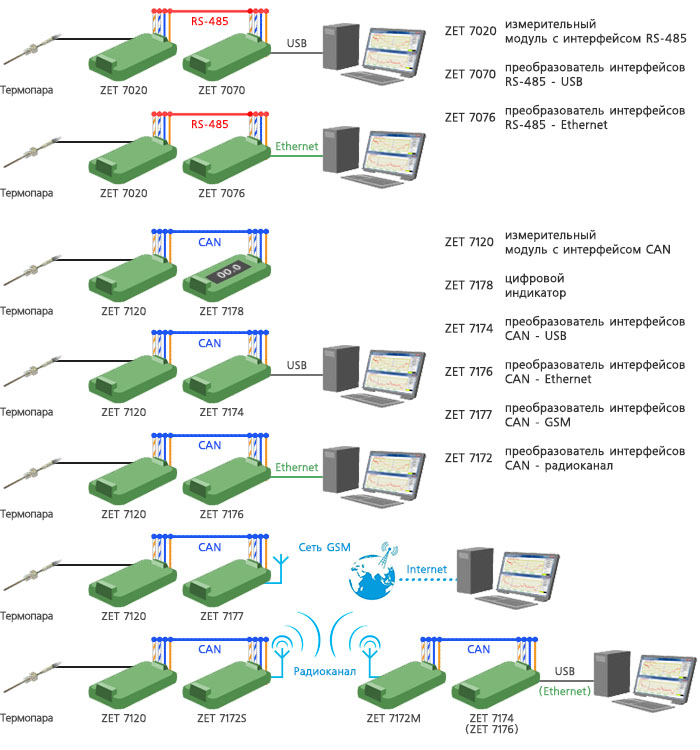

СХЕМА ПОДКЛЮЧЕНИЯ ЦИФРОВОГО ДАТЧИКА ТЕМПЕРАТУРЫ К ПК

Схемы подключения цифровых датчиков температуры

БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТЕРМОПАР ТХА-1 И ТХК-1
Тип и вид исполнения Рабочий спай Класс допуска Монтажная длина L, мм
Количество Изоляция
ТХА-1-1 1, 2 И, Н 1, 2 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
ТХК-1-1 2
ТХА-1-2 1, 2 И, Н 1, 2 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
ТХК-1-2 2
ТХА-1-3 1, 2 И, Н 1, 2 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000
ТХК-1-3 2
ТХА-1-4 1, 2 И, Н 1, 2 20, 40, 80, 100, 160, 200, 250, 320, 400, 500, 630, 800
L1, мм: 80, 100, 120, 160, 170, 200, 320
ТХК-1-4 2

Примечание: цены указаны на термопреобразователи базовой конструкции с минимальной длиной рабочей части и одним чувствительным элементом.

В базовом исполнении все преобразователи термоэлектрические изготавливаются с головкой из полиамида; изготовление преобразователей с металлической головкой должно быть указано дополнительно. По согласованию с Заказчиком монтажные длины термопреобразователей могут быть изменены.

ОБОЗНАЧЕНИЕ ТЕРМОПАРЫ ПРИ ЗАКАЗЕ

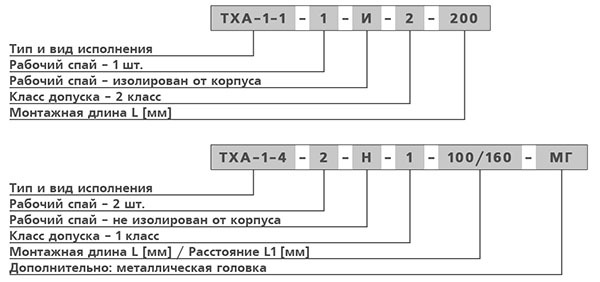

При заказе термопары необходимо указать: тип и вид исполнения, количество рабочих спаев, изоляцию рабочего спая от корпуса, класс допуска и монтажную длину датчика. Например:

Преобразователи термоэлектрические ТХА/ТХК


Сделать заказ и запросить дополнительную информацию по ТХА-1, ТХК-1 Вы можете здесь.
