Термопара ТХА-18

Термопара ТХА-18

ОПИСАНИЕ:
  • для измерения температуры обжиговых печей при производстве огнеупоров и в других отраслях промышленности

  • № в реестре СИ РФ 21602-06

  • продаются только в составе цифровых датчиков температуры ZET 7020 и ZET 7120

Термопары ТХА-18 Предназначены для измерения температуры обжиговых печей при производстве огнеупоров и в других отраслях промышленности.

Преобразователи термоэлектрические (термопары) ТХА-18 занесены в реестр средств измерения под № 21602-06.

Поставляются в составе цифровых датчиков температуры ZET 7020 TermoTC-485 и ZET 7120 TermoTC-CAN.

Тип и вид исполнения Материал Степень защиты
от пыли и влаги
Диапазон измеряемых температур,
°С
Показатель тепловой инерции,
с
Условное давление,
Мпа
Защитная арматура Головка
ТХА-18-11 15Х25Т, Корунд КТВП или МКР сплав алюминия IP65 -40...1000 300 0,6
ТХА-18-21 12Х18Н10Т, Корунд КТВП или МКР сплав алюминия IP65 -40...800 300
ТХА-18-31 ХН78Т, Корунд КТВП или МКР сплав алюминия IP65 -40...1100 300

По устойчивости к воздействию температуры и влажности окружающей среды термопары соответствуют группе исполнения С2 по ГОСТ Р 52931 — -40…+70 °С. По устойчивости к механическим воздействиям термометры соответствуют группе N3 по ГОСТ Р 52931. Климатическое исполнение — У3, ТВ. Возможно изготовление ТП в климатическом исполнении УХЛ2 для работы при температурах от -60 до +70 °С. Термопары, имеющие тропическое исполнение имеют в обозначении дополнительно ТВ.

Положительный термоэлектрод маркируется красным цветом.

Термопары выпускаются по классу допуска 1 или 2 согласно ГОСТ 6616-94.

Ниже приведены значения допусков по температуре для соответствующих классов термопар типа ТХА (ГОСТ 6616-94):

Тип термопары Класс Диапазон температур, °С Предел допускаемого
отклонения от НСХ, °С
ТХА 1 от -40 до 375 1,5
свыше 375 до 1000 0,004·|t|
2 от -40 до 333 2,5
свыше 333 до 1200 0,0075•|t|

где |t| – абсолютное значение температуры, °С

ОПИСАНИЕ

Преобразователь термоэлектрический (термопара) ТХА конструктивно представляет собой два разнородных термоэлектрода (хромель-алюмель), изолированных термостойкой изоляцией и сваренных с одного конца в рабочий спай.

Защитная арматура выполняется из жаростойких и коррозионностойких сталей или из керамики (для измерения температуры в особо агрессивных высокотемпературных средах).

Свободные концы термоэлектродов присоединяются к монтажной головке или выводятся при помощи кабеля. Рабочий спай может быть изолирован (И) или неизолирован (Н) от защитного корпуса.

Изготавливаются преобразователи, имеющие два рабочих спая — две термопары одного типа, размещенные в одном корпусе (при обозначении указывается количество спаев −2).

Головка преобразователей из прессматериала АГ-4В применяется в неагрессивной среде при окружающей температуре до 120°С; из полиамида — до 80°С. Максимальный диаметр выводного кабеля 10 мм. Каждая жила (провод) кабеля крепится на винт гайкой М4x0,7.

Головка металлическая из сплава алюминия АК-12 (АЛ-2) (силумин) применяется в неагрессивной среде при окружающей температуре до 300 °С. Максимальный диаметр выводного кабеля 12 мм. Каждая жила (провод) кабеля диаметром до 1,2 мм крепится на винт гайкой М4x0,7.

В базовом исполнении все преобразователи термоэлектрические изготавливаются с головкой из полиамида; изготовление преобразователей с металлической головкой должно быть указано дополнительно. По согласованию с Заказчиком монтажные длины термопреобразователей могут быть изменены.

СХЕМА ПОДКЛЮЧЕНИЯ ТЕРМОПАРЫ К ИЗМЕРИТЕЛЬНОМУ МОДУЛЮ

подключение термопар

СХЕМА ПОДКЛЮЧЕНИЯ ЦИФРОВОГО ДАТЧИКА ТЕМПЕРАТУРЫ К ПК

Схемы подключения цифровых датчиков температуры

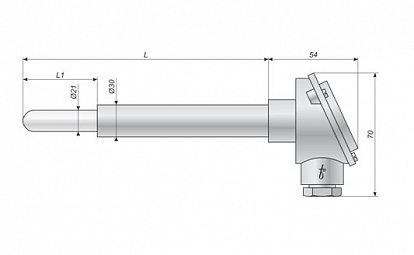

БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТЕРМОПАР ТХА-18
Тип и вид исполнения ТХА-18-11, ТХА-18-21, ТХА-18-31
Количество рабочих спаев 1
Изоляция рабочего спая И
Класс допуска 2
Монтажная длина L [мм] 500 800 1000 1250 1600 2000
Длина керамического чехла 400 600 800 800 800 800
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕРМОПАРЫ

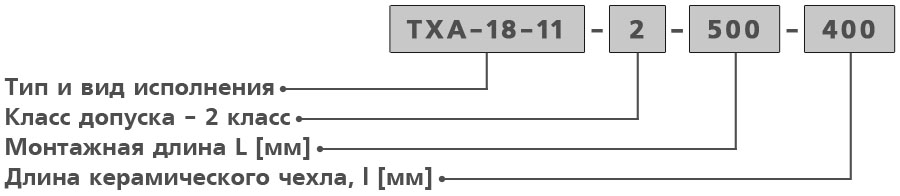

При заказе термопары необходимо указать: тип и вид исполнения, количество рабочих спаев, изоляцию рабочего спая от корпуса, класс допуска и монтажную длину датчика. Например:

Преобразователи термоэлектрические ТХА-18


Сделать заказ и запросить дополнительную информацию по ТХА-18 Вы можете здесь.
