Термопара ТХАК-50, ТХКК-50

Термопара ТХАК-50, ТХКК-50

ОПИСАНИЕ:
  • для измерения жидких, газообразных и сыпучих сред, а также поверхностей

  • температурный диапазон -40 ... 1100 °С

  • cтепень защиты от пыли и влаги IP65

  • в реестре СИ РФ №23914-08

  • продаются только в составе цифровых датчиков температуры ZET 7020 и ZET 7120

Преобразователи термоэлектрические кабельные (термопары) ТХАК-50 (хромель-алюмель) и ТХКК-50 (хромель-копель) предназначены для измерения температуры жидких, газообразных и сыпучих сред, а также поверхностей; ТКАХ-50.6, ТХКК-50.6 (взрывозащищенные) — азотоводородной смеси и газов после сгорания природного газа, газообразного и жидкого аммиака, конвертируемого газа.

Преобразователи термоэлектрические ТХАК-50.6ТХКК-50.6 имеют вид взрывозащиты «взрывонепроницаемая оболочка d» по ГОСТ 227826 и маркировку 1ЕxdIICT6X. ТХАК (ТХКК)-50.8 предназначены для измерения температуры поверхности труб, емкостей и т.д. Материал головки — сплав алюминия, для ТХАК(ТХКК)-50.6 — прессматериал АГ-4В, для ТХАК(ТХКК)-50.3 и ТХАК(ТХКК)-50.4 — полиамид. Удлинительный кабель СФКЭ-ХА (ХК).

Преобразователи термоэлектрические (термопары) ТХАК-50 занесены в реестр средств измерения под № 23914-08.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

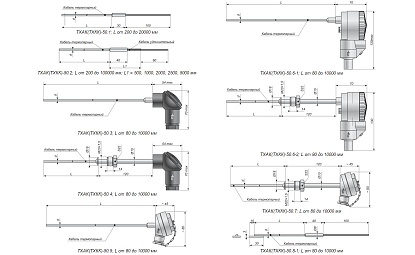

Тип и вид исполнения Материал защитной арматуры Диапазон измеряемых температур, °С Диаметр кабеля d, мм Показатель тепловой инерции, с Кол-во рабочих спаев Класс допуска
И Н
ТХАК-50.хх 12Х18Н10Т
или аналог
-40...800 1,5
2,0
3,0
4,0
4,5
1,5
2,0
2,5
4,0
5,0
1
1,5
2,0
3,0
3,5
1
1
1
1;2
1;2
1;2
ХН78Т
или аналог
-40...1100
ТХКК-50.хх 12Х18Н10Т
или аналог
-40...600 1,5
2,0
3,0
4,0
4,5
1,5
2,0
2,5
4,0
5,0
1
1,5
2,0
3,0
3,5
1
1
1
1;2
1;2
2

По согласованию с Заказчиком длины термоэлектрического кабеля и удлинительного провода могут быть любыми в диапазоне от 50 до 100000 мм. Условное давление: 0,1 МПа без штуцера 6,3 МПа со штуцером. По согласованию с Заказчиком могут быть изготовлены термопары с другими НСХ (ТЖКК, ТННК и т.д.).

СХЕМА ПОДКЛЮЧЕНИЯ ТЕРМОПАРЫ К ИЗМЕРИТЕЛЬНОМУ МОДУЛЮ

подключение термопар

СХЕМА ПОДКЛЮЧЕНИЯ ЦИФРОВОГО ДАТЧИКА ТЕМПЕРАТУРЫ К ПК

Схемы подключения цифровых датчиков температуры

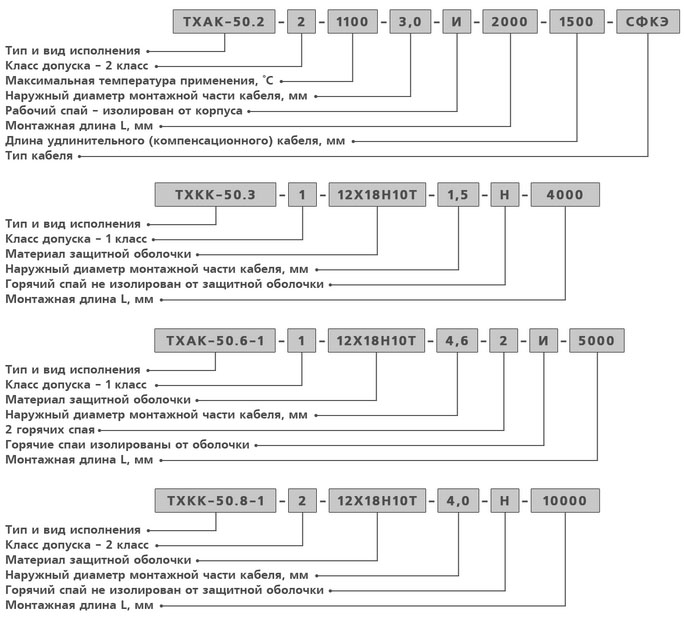

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕРМОПАРЫ

При заказе термопары необходимо указать: тип и вид исполнения, количество рабочих спаев, изоляцию рабочего спая от корпуса, класс допуска и монтажную длину датчика. Например:

Преобразователи термоэлектрические ТХА/ТХК


Сделать заказ и запросить дополнительную информацию по ТХАК-50, ТХКК-50 Вы можете здесь.
