Термопара ТТПП-53-3, ТТПР-53-3

Термопара ТТПП-53-3, ТТПР-53-3

ОПИСАНИЕ:
  • для измерения температуры газообразных химически неагрессивных и агрессивных сред, не разрушающих защитную арматуру.

  • № в реестре СИ РФ 23913-02

  • продаются в составе цифровых датчиков температуры ZET 7020 и ZET 7120

Термопары ТТПП-53-1 и ТТПР‑53-1 предназначены для измерения температуры газообразных химически неагрессивных и агрессивных сред, не разрушающих защитную арматуру. Термопары ТТПП-53-3 и ТТПР‑53-3 применяются в составе интеллектуальных датчиков температуры ZET 7020 TermoTC-485 и ZET 7120 TermoTC-CAN.

Преобразователи термоэлектрические (термопары) ТТПП-53-1 и ТТПР‑53-1 занесены в реестр средств измерения под № 23913-02.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОПАР ТТПП(ТТПР)-53-3
Тип и вид исполнения Материал Степень защиты от пыли и влаги Диапазон измеряемых температур, °С Показатель тепловой инерции, с Условное давление, МПа
Защитная арматура Головка
ТТПП-53-31 15Х25Т, корунд металл IP65 0...1300(1600) 100 0,4
ТТПР-53-31 600...1700
ТТПП-53-33 15Х25Т, корунд металл IP65 0...1300(1600) 80 0,4
ТТПР-53-33 600...1700
ТТПП-53-34 15Х25Т, корунд металл IP65 0...1300(1600) 70 0,4
ТТПР-53-34 600...1700
ТТПП-53-35 15Х25Т металл IP65 0...1300(1600) 60 0,4
ТТПР-53-35 600...1700

Средний срок службы – 2 года при номинальной температуре применения (при изменении температуры от 1100 до 1700 °С срок службы составляет не более 1000 часов).

Обозначение НСХ

Тип термопары Обозначение НСХ
ТТПП - термопара ПП (платинородий 10 - платина) S
ТТПП - термопара ПП (платинородий 13 - платина) R
ТТПР - термопара ПР (платинородий 30 - платинородий 6) B

Допускаемые отклонения от НСХ

Обозначение НСХ Класс допуска Рабочий диапазон
температур, °С
Пределы допускаемых
отклонений от НСХ, °С
ПП (S) 1 0...1100 ± 1,0
ПП (R) 2 1100...1300 ± 1,0 +0,003(t-1100)
0...600 ± 1,5
600...1300 0,0025•t
ПР (В) 2 600...1700 ± 0,0025•t
3 600...800 ± 4,0
800...1700 ± 0,0050•t

Диаметр термоэлектродов

Тип термопары Диаметр термоэлектродов, мм
ТТПП 0,4 (0,5) для ПР-10 (+) и 0,5 для ПлТ (-)
0,4 (0,5) для ПР-13 (+) и 0,5 для ПлТ (-)
ТТПР 0,4 (0,5) для ПР-30 (+) и 0,5 ПР-6 (-)
СХЕМА ПОДКЛЮЧЕНИЯ ТЕРМОПАРЫ К ИЗМЕРИТЕЛЬНОМУ МОДУЛЮ

подключение термопар

СХЕМА ПОДКЛЮЧЕНИЯ ЦИФРОВОГО ДАТЧИКА ТЕМПЕРАТУРЫ К ПК

Схемы подключения цифровых датчиков температуры

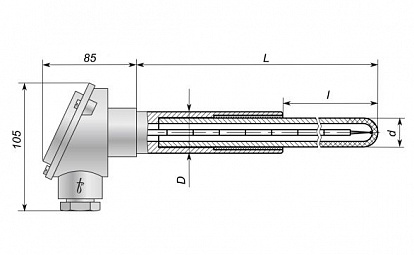

БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТЕРМОПАР ТТПП(ТТПР)-53-3
Тип и вид исполнения Рабочий спай Класс допуска Монтажная длина, L, мм Диаметр керам. чехла, l, мм Диаметр метал. чехла, D, мм Диаметр керам. части d, мм
Кол-во Изоляция

ТТПП-53-31
1 И
1, 2
500
800
1000
1250
2000
400
600
800
800
800
30 20
ТТПР-53-31 2, 3

ТТПП-53-33
1 И
1, 2
500
800
1000
1250
2000
400
400
600
800
800
25 15
ТТПР-53-33 2, 3
ТТПП-53-34 1 И 1, 2 500
800
400
600
20 12
ТТПР-53-34 2, 3
ТТПП-53-35 1 И 1, 2 320
500
250
400
14 8
ТТПР-53-35 2, 3

Диаметры и длины металлической и керамической части монтажных длин могут быть изменены по согласованию с Заказчиком.

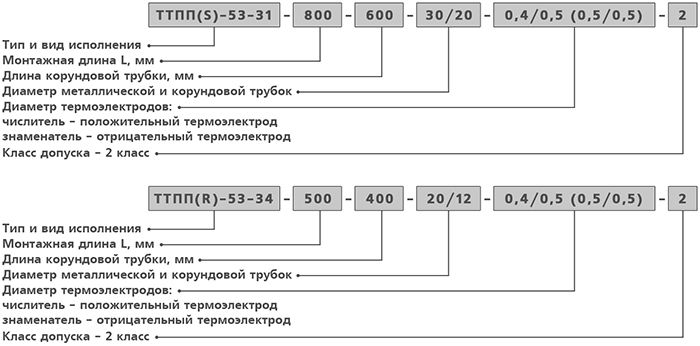

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕРМОПАРЫ

При заказе термопары необходимо указать: тип и вид исполнения, количество рабочих спаев, изоляцию рабочего спая от корпуса, класс допуска и монтажную длину датчика. Например:

Преобразователи термоэлектрические (термопары) платиновые типа ТТПП, ТТПР


Сделать заказ и запросить дополнительную информацию по ТТПП-53-3, ТТПР-53-3 Вы можете здесь.
