Термометры технические ТПТ-2, ТМТ-2

ТПТ-2, ТМТ-2

ОПИСАНИЕ:
  • Применяются в составе термодатчиков ZET 7021 и ZET 7121 для измерения температуры жидких, газообразных и сыпучих сред, а также твердых тел, воздуха грузовых и изотермических вагонов.

Термометры из платины технические ТПТ-2 и термометры из меди технические ТМТ-2 предназначены для измерения температуры жидких, газообразных и сыпучих сред, твердых тел, воздуха грузовых (ТПТ-2-1, ТМТ-2-1, ТПТ-2-2, ТМТ-2-2, ТПТ-2-3, ТМТ-2-3, ТПТ-2-5, ТМТ-2-5) и изотермических вагонов (ТПТ-2-4, ТМТ-2-4).

Применяются в составе интеллектуальных датчиков температуры  ZET 7021 TermoTR-485 и ZET7121 TermoTR-CAN.

Параметр Ед. измерения Значение
Диапазон температур

°С

-50...+250

*Диапазон зависит от типа и вида исполнения. Более подробно см. ниже
ГАБАРИТЫ ТЕРМОМЕТРОВ СОПРОТИВЛЕНИЯ

При заказе термопреобразователя сопротивления необходимо указать: тип и вид исполнения, НСХ, класс допуска и монтажную длину датчика. Например:

Термометры из платины технические ТПТ-2, термометры из меди технические ТМТ-2

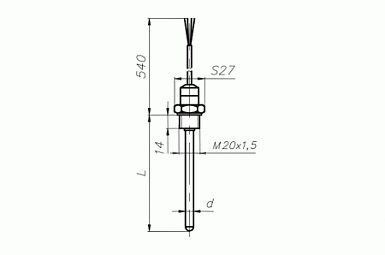

ТПТ-2-1, ТМТ-2-1

Термометры из платины технические ТПТ-2, термометры из меди технические ТМТ-2


ТПТ-2-2, ТМТ-2-2

Термометры из платины технические ТПТ-2, термометры из меди технические ТМТ-2


ТПТ-2-3, ТМТ-2-3

Термометры из платины технические ТПТ-2, термометры из меди технические ТМТ-2


ТПТ-2-4, ТМТ-2-4

Термометры из платины технические ТПТ-2, термометры из меди технические ТМТ-2


ТПТ-2-5, ТМТ-2-5

ОСОБЕННОСТИ

№ в реестре СИ РФ:

  • Термометры из платины технические ТПТ-2 - №15420-06;
  • Термометры из меди технические ТМТ-2 - №15422-06.
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ

При заказе термопреобразователи сопротивления в комментариях к заказу необходимо указать: тип и вид исполнения, НСХ, класс допуска, схему соединения, тип и длину подводящего кабеля. Например:

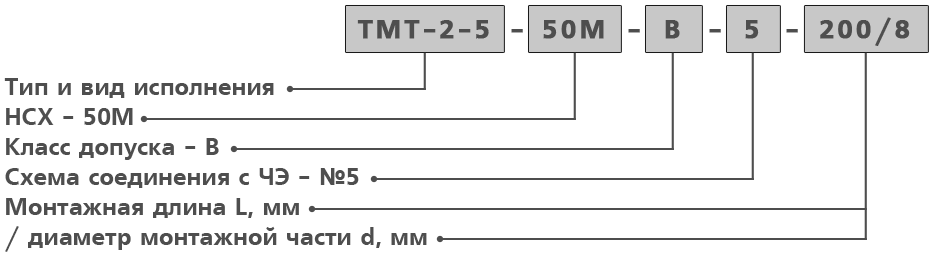

Обозначение при заказе термосопротивлений

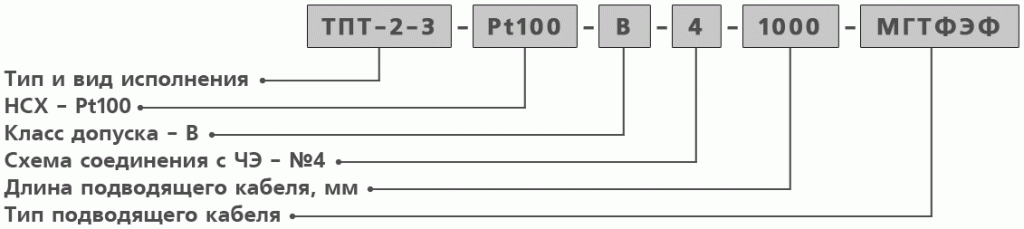

Обозначение при заказе термосопротивлений

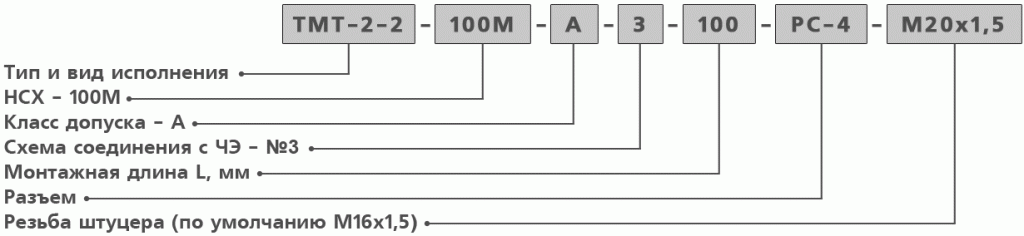

Обозначение при заказе термосопротивлений

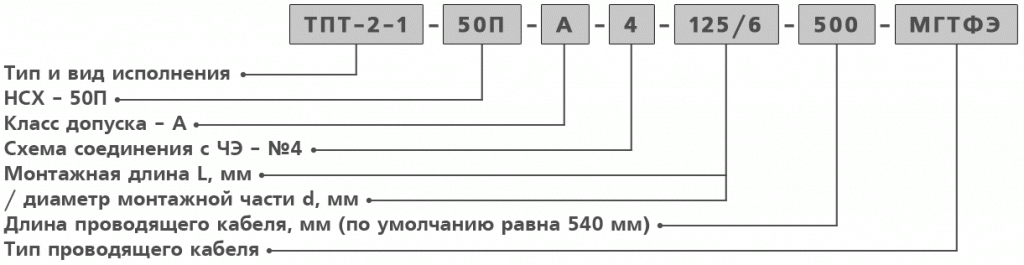

Обозначение при заказе термосопротивлений

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОСОПРОТИВЛЕНИЙ ТПТ-2 И ТМТ-2

Тип и вид исполнения

Материал

Степень защиты от пыли и влаги

Время термической реакции, с

Условное давление, МПа

Защитная арматура

Головка

ТПТ-2-1

12Х18Н10Т

кабель МГТФЭ

IP65

20

6,3

ТМТ-2-1

ТПТ-2-2

12Х18Н10Т

разъем РС-4ТВ, 2РМ-14

IP50

20

6,3

ТМТ-2-2

ТПТ-2-3

12Х18Н10Т

кабель МГТФЭ

IP50

15

0,4

ТМТ-2-3

ТПТ-2-4

12Х18Н10Т

кабель МГТФЭ

IP50

25

0,4

ТМТ-2-4

ТПТ-2-5

12Х18Н10Т

головка из полиамида, металла

IP65

20

6,3

ТМТ-2-5

БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТПТ-2

Тип и вид исполнения

НСХ

Класс

Диапазон температур, °С

Схема соединения, №

Диаметр монтажной части d, мм

Длина монтажной части L, мм

ТПТ-2-1

50П, 100П, 500П*, Pt100, Pt500, Pt1000

А

-50...250

3

6, 8

60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 1000

В, С

-50...250

2, 3

ТПТ-2-2

50П, 100П, 500П*, Pt100, Pt500, Pt1000

А

-50...250

3

6

60, 80, 100, 120, 140, 160, 180, 200, 220, 240

В, С

-50...250

2, 3

ТПТ-2-3

50П, 100П, 500П*, Pt100, Pt500, Pt1000

А

-50...250

3

6

60

В, С

-50...250

2, 3

ТПТ-2-4

50П, 100П, 500П*, Pt100, Pt500, Pt1000

А

-50...150

3

6

80 (530, 3080, 4580, 16080, 20080)**

В, С

-50...150

2, 3

ТПТ-2-5

50П, 100П, 500П*, Pt100, Pt500, Pt1000

А

-50...250

3

6, 8

60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000

В, С

-50...250

2, 3

* - для термометров с НСХ 500П длина монтажной части не менее 100 мм;
** - в скобках указан размер термометра ТПТ-2-4, включающий длину монтажной части и кабеля.

БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТМТ-2

Тип и вид исполнения

НСХ

Класс

Диапазон температур, °С

Схема соединения, №

Диаметр монтажной части d, мм

Длина монтажной части L, мм

ТМТ-2-1

50М, 100М

А

-50...120

3

6, 8

60, 80, 100, 120, 160, 200, 250, 320, 400, 500

В, С

-50...200

2, 3

ТМТ-2-2

50М, 100М

А

-50...120

3

6

60, 80, 100, 120, 140, 160, 180, 200, 220

В, С

-50...200

2, 3

ТМТ-2-3

50М, 100М

А

-50...120

3

6

60

В, С

-50...200

2, 3

ТМТ-2-4

50М, 100М

А

-50...120

3

6

80 (530, 3080, 4580, 16080, 20080)*

В, С

-50...150

2, 3

ТМТ-2-5

50М, 100М

А

-50...120

3

6, 8

60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000

В, С

-50...200

2, 3

* - в скобках указан размер термометра ТМТ-2-4, включающий длину монтажной части и кабеля.

Возможно исполнение термометров с НСХ 2х50П, 2х100П и 2х50М, 2х100М со схемой соединения №5, №6, №7.

Масса термометров от 0,06 кг в зависимости от длины монтажной части и кабеля.
Минимальная глубина погружения термометров:

  • не менее длины монтажной части при ее длине до 100 мм,
  • 100 мм для остальных длин монтажной части.

Длина монтажной части термометров может быть по согласованию иной, но не менее 100 мм для НСХ 500П и не менее минимальной монтажной длины конкретного типа термометров для остальных НСХ.
По согласованию с Заказчиком для ТПТ-2-2 и ТМТ-2-2 возможно изменение резьбы штуцера.
Возможно изменение типа подводящего кабеля (например, МГТФЭФ, МГТФЭС).


Сделать заказ и запросить дополнительную информацию по ТПТ-2, ТМТ-2 Вы можете здесь.
