Термометры технические ТПТ-3, ТМТ-3

ТПТ-3, ТМТ-3

ОПИСАНИЕ:
  • Применяются в составе термодатчиков ZET 7021 и ZET 7121 для измерения температуры малогабаритных подшипников, поверхности твердых тел и жидких и газообразных сред.

Термометры из платины технические ТПТ-3 и термометры из меди технические ТМТ-3 предназначены для измерения температуры малогабаритных подшипников (ТПТ-3-1, ТМТ-3-1, ТПТ-3-2, ТМТ-3-2), поверхности твердых тел (ТПТ-3-3, ТМТ-3-3, ТПТ-3-4, ТМТ-3-4, ТПТ-3-5, ТМТ-3-5, ТПТ-3-6, ТМТ-3-6, ТПТ-3-7, ТМТ-3-7) и жидких и газообразных сред (ТПТ-3-5, ТМТ-3-5, ТПТ-3-6, ТМТ-3-6, ТПТ-3-7, ТМТ-3-7).

Применяются в составе интеллектуальных датчиков температуры  ZET 7021 TermoTR-485 и ZET7121 TermoTR-CAN.

Параметр Ед. измерения Значение
Диапазон температур

°С

-50...+150

*Диапазон зависит от типа и вида исполнения. Более подробно см. ниже
ГАБАРИТЫ ТЕРМОМЕТРОВ СОПРОТИВЛЕНИЯ

При заказе термопреобразователя сопротивления необходимо указать: тип и вид исполнения, НСХ, класс допуска и монтажную длину датчика. Например:

Термометры из платины технические ТПТ-3, термометры из меди технические ТМТ-3

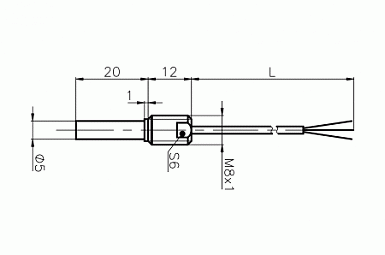

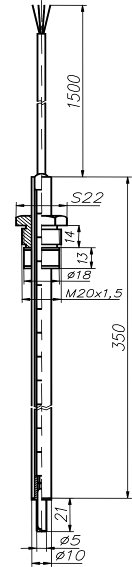

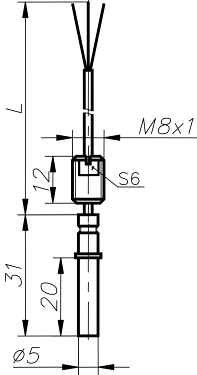

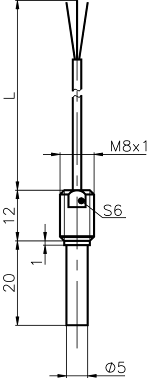

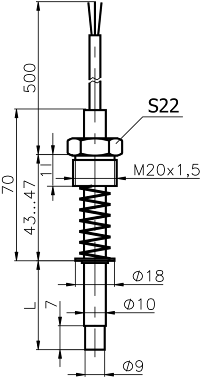

ТПТ-3-1, ТМТ-3-1

Термометры из платины технические ТПТ-3, термометры из меди технические ТМТ-3


ТПТ-3-2, ТМТ-3-2

Термометры из платины технические ТПТ-3, термометры из меди технические ТМТ-3

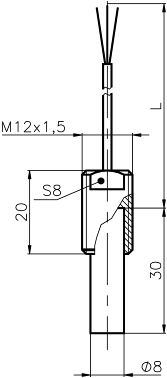

ТПТ-3-3, ТМТ-3-3

Термометры из платины технические ТПТ-3, термометры из меди технические ТМТ-3

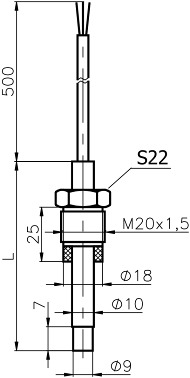

ТПТ-3-4, ТМТ-3-4

Термометры из платины технические ТПТ-3, термометры из меди технические ТМТ-3


ТПТ-3-5, ТМТ-3-5

Термометры из платины технические ТПТ-3, термометры из меди технические ТМТ-3

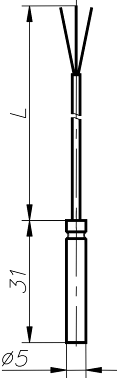

ТПТ-3-6,ТМТ-3-6

Термометры из платины технические ТПТ-3, термометры из меди технические ТМТ-3

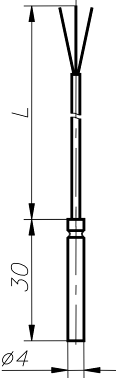

ТПТ-3-7, ТМТ-3-7

Термометры из платины технические ТПТ-3, термометры из меди технические ТМТ-3


ТПТ-3-8, ТМТ-3-8

Термометры из платины технические ТПТ-3, термометры из меди технические ТМТ-3


ТПТ-3-9, ТМТ-3-9

ОСОБЕННОСТИ

№ в реестре СИ РФ:

  • Термометры из платины технические ТПТ-3 - №15420-06;
  • Термометры из меди технические ТМТ-3 - №15422-06.
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ

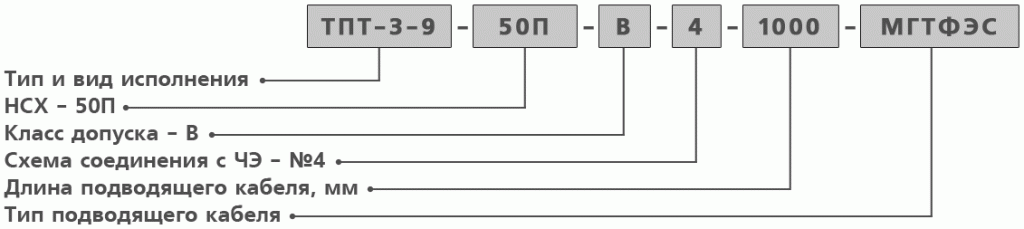

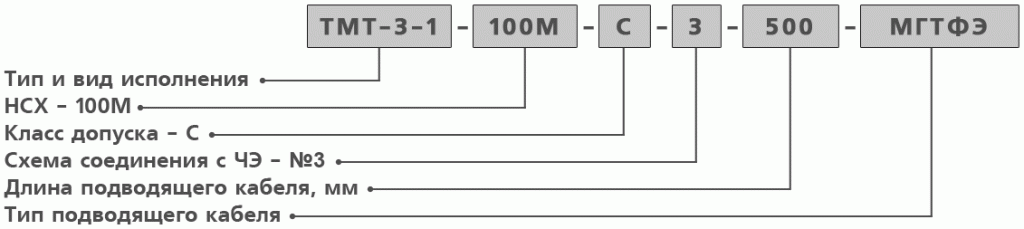

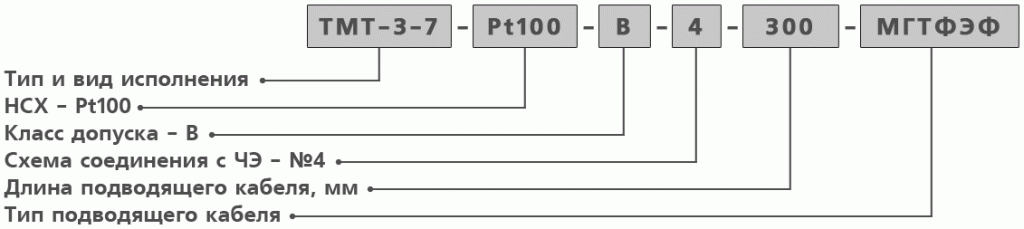

При заказе термопреобразователи сопротивления в комментариях необходимо указать: тип и вид исполнения, НСХ, класс допуска, схему соединения, тип и длину подводящего кабеля. Например:

Обозначение при заказе термосопротивлений

Обозначение при заказе термосопротивлений

Обозначение при заказе термосопротивлений

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОСОПРОТИВЛЕНИЙ ТПТ-3 И ТМТ-3

Тип и вид исполнения

Материал

Степень защиты от пыли и влаги

Время термической реакции, с

Условное давление, МПа

Защитная арматура

Головка

ТПТ-3-1

Латунь ЛС59-1

кабель МГТФЭ

IP50

8

0,4

ТМТ-3-1

ТПТ-3-2

Латунь ЛС59-1

кабель МГТФЭ

IP50

8

0,4

ТМТ-3-2

ТПТ-3-3

12Х18Н10Т

кабель МТГФЭ

IP50

30

6,3

ТМТ-3-3

ТПТ-3-4

12Х18Н10Т

кабель МГТФЭ

IP50

30

0,4

ТМТ-3-4

ТПТ-3-5

Латунь ЛС59-1, 12Х18Н10Т

кабель МГТФЭ

IP50

8

0,4

ТМТ-3-5

ТПТ-3-6

Латунь ЛО62-1, 12Х18Н10Т

кабель МГТФЭФ, МГТФЭС

IP65

8

0,2

ТМТ-3-6

ТПТ-3-7

12Х18Н10Т

кабель МГТФЭФ

IP65

5

0,2

ТМТ-3-7

ТПТ-3-8

12Х18Н10Т

кабель МГТФЭФ

IP65

5

0,2

ТПТ-3-9

Латунь ЛО62-1, 12Х18Н10Т

кабель МГТФЭФ, МГТФЭС

IP65

8

0,2

ТМТ-3-9

БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТПТ-3

Тип и вид исполнения

НСХ

Класс

Диапазон температур, °С

Схема соединения, №

Диаметр монтажной части d, мм

Длина монтажной части L, мм

ТПТ-3-1

50П, 100П, Pt100, Pt500, Pt1000

В, С

-50...150

2, 3

5

20

ТПТ-3-2

50П, 100П, Pt100, Pt500, Pt1000

В, С

-50...150

2, 3

8

30

ТПТ-3-3

50П, 100П, Pt100, Pt500, Pt1000

В, С

-50...150

2, 3

9/10

60, 80, 100, 120, 160, 200, 250, 320

ТПТ-3-4

50П, 100П, Pt100, Pt500, Pt1000

В, С

-50...150

2, 3

9/10

100, 120, 160, 200, 250, 320, 400

ТПТ-3-5

50П, 100П, Pt100, Pt500, Pt1000

В, С

-50...150

2, 3

5

20

ТПТ-3-6

50П, 100П, Pt100, Pt500, Pt1000

В, С

-50...150

2, 3

5

31

ТПТ-3-7

50П, 100П, Pt100, Pt500, Pt1000

В, С

-50...150

2, 3

4

30

ТПТ-3-8

50П, 100П, Pt100, Pt500, Pt1000

В, С

-50...150

2, 3

4

50

ТПТ-3-9

50П, 100П, Pt100, Pt500, Pt1000

В, С

-50...150

2, 3

5

20

БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТМТ-3

Тип и вид исполнения

НСХ

Класс

Диапазон температур, °С

Схема соединения, №

Диаметр монтажной части d, мм

Длина монтажной части L, мм

ТМТ-3-1

50М, 100М

В, С

-50...150

2, 3

5

20

ТМТ-3-2

50М, 100М

В, С

-50...150

2, 3

8

30

ТМТ-3-3

50М, 100М

В, С

-50...150

2, 3

9/10

60, 80, 100, 120, 160, 200, 250, 320

ТМТ-3-4

50М, 100М

В, С

-50...150

2, 3

9/10

100, 120, 160, 200, 250, 320, 400

ТМТ-3-5

50М, 100М

В, С

-50...150

2, 3

5

20

ТМТ-3-6

50М, 100М

В, С

-50...150

2, 3

5

31

ТМТ-3-9

50М, 100М

В, С

-50...150

2, 3

5

20

Возможно исполнение термометров с НСХ 2х50П, 2х100П, 2хPt100, 2xPt500, 2xPt1000 и 2х50М, 2х100М со схемой соединения №5, №6, №7. Масса термометров от 0,01 кг в зависимости от длины монтажной части и кабеля.

Минимальная глубина погружения термометров:

  • не менее длины монтажной части при ее длине до 60 мм
  • 60 мм для остальных длин монтажной части

Длина монтажной части термометров может быть по согласованию иной, но не менее 100 мм для НСХ 500П и не менее минимальной монтажной длины конкретного типа термометров для остальных НСХ. Длина кабеля для термометров ТПТ(ТМТ) -3-1, 3-2, 3-6, 3-7, 3-8, 3-9 выбирается из ряда L=500, 1000, 1500, 2000 мм. Возможно изменение длины и типа подводящего кабеля (например, МГТФЭФ, МГТФЭС).


Сделать заказ и запросить дополнительную информацию по ТПТ-3, ТМТ-3 Вы можете здесь.
