Термометры технические ТПТ-15, ТМТ-15

ТПТ-15, ТМТ-15

ОПИСАНИЕ:
  • Применяются в составе термодатчиков ZET 7021 и ZET 7121 для измерения температуры жидких, газообразных, твердых и сыпучих сред.

Термометры из платины технические ТПТ-15 и термометры из меди технические ТМТ-15 предназначены для измерения температуры жидких, газообразных, твердых и сыпучих сред, химически неагрессивных, а также агрессивных, не разрушающих защитную арматуру в различных отраслях промышленности.

Применяются в составе интеллектуальных датчиков температуры  ZET 7021 TermoTR-485 и ZET7121 TermoTR-CAN.

Параметр Ед. измерения Значение
Диапазон температур

°С

-50...200

*Диапазон зависит от типа и вида исполнения. Более подробно см. ниже

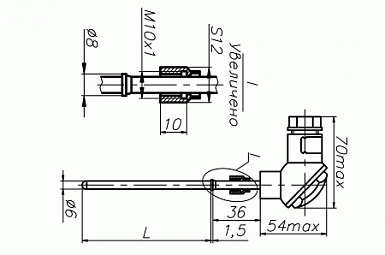

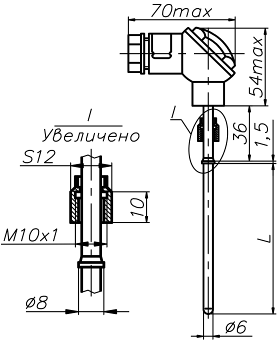

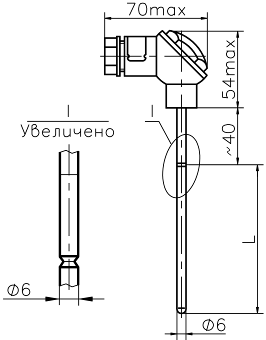

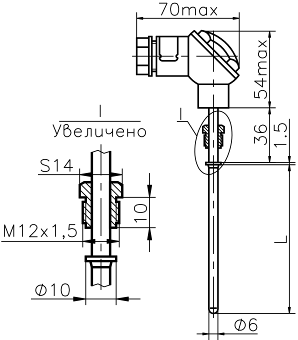

ГАБАРИТЫ ТЕРМОМЕТРОВ СОПРОТИВЛЕНИЯ

При заказе термопреобразователя сопротивления необходимо указать: тип и вид исполнения, НСХ, класс допуска и монтажную длину датчика. Например:

Термометры из платины технические ТПТ-15, термометры из меди технические ТМТ-15


ТПТ-15-1, ТМТ-15-1

Термометры из платины технические ТПТ-15, термометры из меди технические ТМТ-15


ТПТ-15-2, ТМТ-15-2

Термометры из платины технические ТПТ-15, термометры из меди технические ТМТ-15


ТПТ-15-3, ТМТ-15-3

ОСОБЕННОСТИ

№ в реестре СИ РФ:

  • Термометры из платины технические ТПТ-15 - №39144-08;
  • Термометры из меди технические ТМТ-15 - №40416-09.

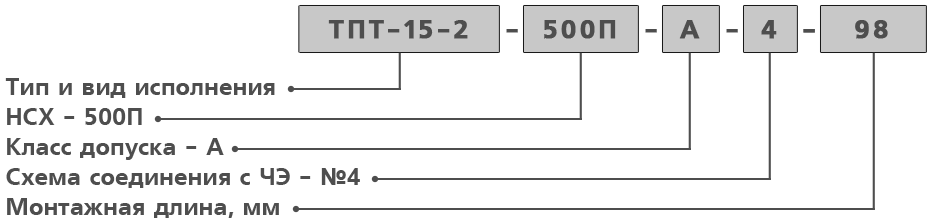

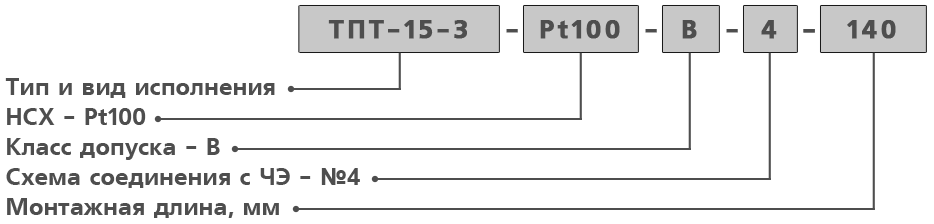

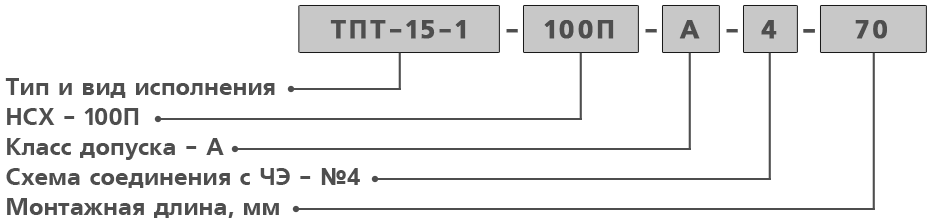

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ

При заказе термопреобразователи сопротивления в комментариях к заказу необходимо указать: тип и вид исполнения, НСХ, класс допуска, схему соединения, тип и длину подводящего кабеля. Например:

Обозначение при заказе термосопротивлений

Обозначение при заказе термосопротивлений

Обозначение при заказе термосопротивлений

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОСОПРОТИВЛЕНИЙ ТПТ-15 И ТМТ-15

Тип и вид исполнения

Материал

Степень защиты от пыли и влаги

Время термической реакции, с

Условное давление, МПа

Защитная арматура

Головка

ТПТ-15-1

12Х18Н10Т

полиамид

IP65

10

6,3

ТМТ-15-1

ТПТ-15-2

12Х18Н10Т

полиамид

IP65

10

6,3

ТМТ-15-2

ТПТ-15-3

12Х18Н10Т

полиамид

IP65

10

0,4

ТМТ-15-3

БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТПТ-15

Тип и вид исполнения

НСХ

Класс

Диапазон температур, °С

Схема соединения, №

Диаметр монтажной части d, мм

Длина монтажной части L, мм

ТПТ-15-1
ТПТ-15-2

50П, 100П, 500П*, Pt100, Pt500, Pt1000

АА, А

-50...200

3

6

70, 98, 133, 223

В

-50...200

2, 3

ТПТ-15-3

50П, 100П, 500П*, Pt100, Pt500, Pt1000

АА, А

-50...200

3

6

70, 100, 140, 180

В

-50...200

2, 3

* для термометров с НСХ 500П длина монтажной части не менее 98 мм

БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТМТ-15

Тип и вид исполнения

НСХ

Класс

Диапазон температур, °С

Схема соединения, №

Диаметр монтажной части d, мм

Длина монтажной части L, мм

ТМТ-15-1
ТМТ-15-2

50М, 100М

А

-50...120

3

6

70, 98, 133, 223

В, С

-50...200

2, 3

Масса термометров от 0,11 до 0,13 кг в зависимости от длины монтажной части.

Минимальная глубина погружения термометров:

  • не менее длины монтажной части при ее длине до 98 мм
  • 98 мм для остальных длин монтажной части.

Длина монтажной части термометров может быть по согласованию иной, но не менее 98 мм для НСХ 500П и не менее минимальной монтажной длины конкретного типа термометров для остальных НСХ.


Сделать заказ и запросить дополнительную информацию по ТПТ-15, ТМТ-15 Вы можете здесь.
