1.57DN


Продукция > Функциональная аппаратура > 1.57DN

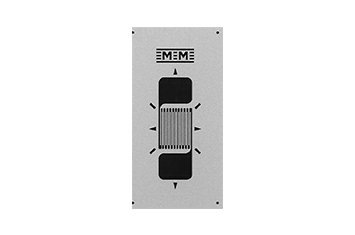

Тензорезисторы 1.57DN

1.57DN

ОПИСАНИЕ:
  • измерение силы;

  • измерение относительного перемещения;

  • измерение растяжения;

  • измерение сжатия;

  • имеют распаячные площадки на каждом конце решетки.

Тензорезисторы подключаются по мостовой, полумостовой или четверть мостовой схеме в зависимости от задачи: измерение силы, относительного перемещения, растяжения, сжатия, крутящего момента, давления и т.д. В разделе Формирование тензометрических мостовых схем рассмотрены схемы подключения с возможностью исключения различных факторов, влияющих на измерения, например, влияние температуры.

Мостовые схемы подключаются к тензометрической станции ZET017-T8, питание схемы осуществляется от встроенного генератора тензостанции, измерения проводятся с помощью поставляемого с тензостанцией ПО ZETLAB TENZO, которое позволяет не только получать значения величины воздействия на объект измерений, но и строить параметрические зависимости измеряемых величин, проводить мониторинг параметров процессов, осуществлять автоматическое управление и регулирование и т.д.

Тензорезисторы, подключенные к измерительным модулям ZET 7010 Tensometer-485 (статические измерения), ZET 7110 Tensometer-CAN(статические измерения) и ZET 7111 Tensometer-CAN(динамические измерения) образуют интеллектуальные тензодатчики. Интеллектуальные тензодатчики (тензорезистор) передают с выхода непосредственно значение измеряемой величины, что избавляет пользователя от необходимости настройки измерительного канала и обработки данных. Питание тензометрической схемы осуществляется от измерительного модуля.

Параметр Ед. измерения Значение
Тип

ЕА, ЕР

Сопротивление

Ом

350±0,15%

Опции

E, L, LE

Длина решетки

мм

1,57

Диапазон упругой деформации относительно длины решетки

%

±3, ±10

Диапазон температур

°C

-75 ... +175(205)

Общая длина

мм

4,83

Ширина решетки

мм

1,57

Общая ширина

мм

1,57

Длина подложки

мм

8,6

Ширина подложки

мм

4,6

ОСОБЕННОСТИ

Тензорезистор

Обозначение

Сопротивление, Ом

Опции

1.57DN

МТ-EA-XX-1.57DN-350

350±0,15%

E, L, LE

МТ-EP-08-1.57DN-350

350±0,15%


Вместо обозначения ХХ вставить код температурной самотермокомпенсации S-T-C: 00, 03, 05, 06, 09, 13, 15, 18, 30, 50.

ТИПЫ ТЕНЗОРЕЗИСТОРОВ EA И EP

Тип

Описание

Диапазон упругой деформации относительно длины решетки, %

Диапазон температур, °С

ЕА

Фольговый константан в комбинации с прочной, пластичной, полиимидной подложкой

± 3

От минус 75 до 175

ЕР

Специальный отожженный константановый сплав с прочной, высокоэластичной полиимидной подложкой

± 10

От минус 75 до 205


Подробнее см таблицу основных характеристик типов тензорезисторов

ОПЦИИ
  • E: покрытые полиимидом с непокрытыми печатными площадками под пайку
  • SE: покрытые полиимидом с покрытыми припоем печатными площадками под пайку
  • L: подсоединенными гибкими выводами
  • LE: покрытые полиимидом с подсоединенными гибкими выводами

Сделать заказ и запросить дополнительную информацию по 1.57DN Вы можете здесь.
