Тензорезисторы 1.57TJ

1.57TJ

ОПИСАНИЕ:

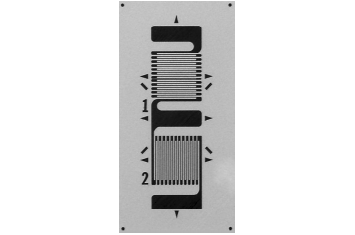

  • Розетка общего назначения. Измерительные решетки находятся под углом 90º друг к другу. Секции имеют общую печатную площадку под пайку.

Тензорезисторы подключаются по мостовой, полумостовой или четверть мостовой схеме в зависимости от задачи: измерение силы, относительного перемещения, растяжения, сжатия, крутящего момента, давления и т.д. В разделе Формирование тензометрических мостовых схем рассмотрены схемы подключения с возможностью исключения различных факторов, влияющих на измерения, например, влияние температуры.

Мостовые схемы подключаются к тензометрической станции ZET017-T8, питание схемы осуществляется от встроенного генератора тензостанции, измерения проводятся с помощью поставляемого с тензостанцией ПО ZETLAB TENZO, которое позволяет не только получать значения величины воздействия на объект измерений, но и строить параметрические зависимости измеряемых величин, проводить мониторинг параметров процессов, осуществлять автоматическое управление и регулирование и т.д.

Тензорезисторы, подключенные к измерительным модулям ZET 7010 Tensometer-485 (статические измерения), ZET 7110 Tensometer-CAN(статические измерения) и ZET 7111 Tensometer-CAN(динамические измерения) образуют интеллектуальные тензодатчики. Интеллектуальные тензодатчики (тензорезистор) передают с выхода непосредственно значение измеряемой величины, что избавляет пользователя от необходимости настройки измерительного канала и обработки данных. Питание тензометрической схемы осуществляется от измерительного модуля.

Параметр Ед. измерения Значение
Тип

EA, E

Сопротивление

Ом

120(350)±0,2%

Длина решетки

мм

1,57

Диапазон упругой деформации относительно длины решетки

%

±3

Диапазон температур

°C

-75 ... +175

Измерительная решетка под углом

90°

Общая длина

мм

7,49 СР

Ширина решетки

мм

2,03 ES

Общая ширина

мм

2,03 СР

Длина подложки

мм

12,2

Ширина подложки

мм

4,8

ОСОБЕННОСТИ

Условные обозначения: ES - каждая секция, CP - укомплектованный образец

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕНЗОРЕЗИСТОРА

Тензорезистор

Обозначение

Сопротивление, Ом

Опции

1.57TJ

МТ-EA-XX-1.57TJ-120

120±0,2%

МТ-EA-XX-1.57TJ-350

350±0,2%



Вместо обозначения ХХ вставить код температурной самотермокомпенсации S-T-C: 00, 03, 05, 06, 09, 13, 15, 18, 30, 50.

ТИПЫ ТЕНЗОРЕЗИСТОРОВ EA И EP

Тип

Описание

Диапазон упругой деформации относительно длины решетки, %

Диапазон температур, °С

ЕА

Фольговый константан в комбинации с прочной, пластичной, полиимидной подложкой

± 3

От минус 75 до 175

ЕР

Специальный отожженный константановый сплав с прочной, высокоэластичной полиимидной подложкой

± 10

От минус 75 до 205


Подробнее см таблицу основных характеристик типов тензорезисторов

ОПЦИИ
  • W: покрытые полиимидом с печатными площадками под пайку
  • E: покрытые полиимидом с непокрытыми печатными площадками под пайку
  • L: подсоединенными гибкими выводами
  • LE: покрытые полиимидом с подсоединенными гибкими выводами

Сделать заказ и запросить дополнительную информацию по 1.57TJ Вы можете здесь.
