Тензорезисторы 1.57TT

1.57TT

ОПИСАНИЕ:

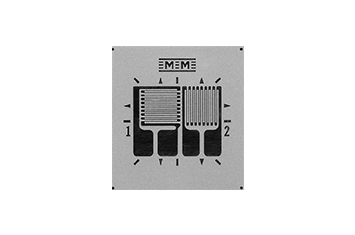

  • Розетка с высоким сопротивлением. Измерительные решетки находятся под углом 90º друг к другу. Секции имеют общую распаячную площадку.

Тензорезисторы подключаются по мостовой, полумостовой или четверть мостовой схеме в зависимости от задачи: измерение силы, относительного перемещения, растяжения, сжатия, крутящего момента, давления и т.д. В разделе Формирование тензометрических мостовых схем рассмотрены схемы подключения с возможностью исключения различных факторов, влияющих на измерения, например, влияние температуры.

Мостовые схемы подключаются к тензометрической станции ZET017-T8, питание схемы осуществляется от встроенного генератора тензостанции, измерения проводятся с помощью поставляемого с тензостанцией ПО ZETLAB TENZO, которое позволяет не только получать значения величины воздействия на объект измерений, но и строить параметрические зависимости измеряемых величин, проводить мониторинг параметров процессов, осуществлять автоматическое управление и регулирование и т.д.

Тензорезисторы, подключенные к измерительным модулям ZET 7010 Tensometer-485 (статические измерения), ZET 7110 Tensometer-CAN(статические измерения) и ZET 7111 Tensometer-CAN(динамические измерения) образуют интеллектуальные тензодатчики. Интеллектуальные тензодатчики (тензорезистор) передают с выхода непосредственно значение измеряемой величины, что избавляет пользователя от необходимости настройки измерительного канала и обработки данных. Питание тензометрической схемы осуществляется от измерительного модуля.

Параметр Ед. измерения Значение
Тип

EA, EP

Сопротивление

120(350)±0,2%

Опции

W, E, L, LE

Длина решетки

мм

1,57

Диапазон упругой деформации относительно длины решетки

%

±3

Диапазон температур

°C

-75 ... +175(205)

Измерительная решетка под углом

90°

Общая длина

мм

3,38 CP

Ширина решетки

мм

1,91 ES

Общая ширина

мм

4,27 CP

Длина подложки

мм

7,1

Ширина подложки

мм

6,6

ОСОБЕННОСТИ

Условные обозначения: ES - каждая секция, CP - укомплектованный образец

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕНЗОРЕЗИСТОРА

Тензорезистор

Обозначение

Сопротивление, Ом

Опции

1.57TT

МТ-EA-XX-1.57TT-120

120±0,2%

W, E, L, LE

МТ-EA-XX-1.57TT-350

350±0,2%

W, E, L, LE

МТ-EA-XX-1.57TT-120 120±0,2%
МТ-EA-XX-1.57TT-350 350±0,2%

Вместо обозначения ХХ вставить код температурной самотермокомпенсации S-T-C: 00, 03, 05, 06, 09, 13, 15, 18, 30, 50.

ТИПЫ ТЕНЗОРЕЗИСТОРОВ EA И EP

Тип

Описание

Диапазон упругой деформации относительно длины решетки, %

Диапазон температур, °С

ЕА

Фольговый константан в комбинации с прочной, пластичной, полиимидной подложкой

± 3

От минус 75 до 175

ЕР

Специальный отожженный константановый сплав с прочной, высокоэластичной полиимидной подложкой

± 10

От минус 75 до 205


Сделать заказ и запросить дополнительную информацию по 1.57TT Вы можете здесь.
