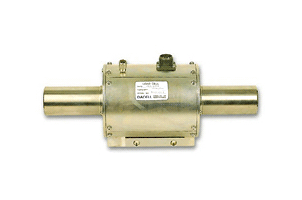

Датчик крутящего момента TRA

TRA

ОПИСАНИЕ:
  • контактный датчик для измерения крутящего момента на продолжительно вращающихся элементах;

  • номинальный диапазон: 1 - 300 кгс*м;

  • номинальный выходной сигнал: 1.5 мВ/В.

Модель TRA может измерять момент на продолжительно вращающихся элементах. Платинированные контакты обеспечивают стабильность и точность измерений. Эта модель наиболее подходит для индустриальных измерений, в частности, при испытании двигателей и трансмиссий автомобилей.

Датчики крутящего момента TRAнапрямую подключаются к тензометрической станции ZET 017-T8. С тензостанцией поставляется программное обеспечение ZETLAB, позволяющее проводить измерение и анализ параметров сигналов, строить осциллограммы и графики зависимостей, и т.д. Питание датчиков крутящего момента осуществляется от встроенного генератора тензостанции, параметры питания задаются в программе Генератор сигналов.

Параметр Ед. измерения Значение
Технические характеристики

Номинальный диапазон (н.д.)

1 кгс*м – 300 кгс*м

Номинальный выходной сигнал (н.с.)

1,5 мВ/В

Номинальный выходной сигнал (н.с.) для 1-5 кгс*м

1 мВ/В

Нелинейность (от н.с.)

%

0,3

Гистерезис (от н.с.)

%

0,2

Повторяемость (от н.с.)

%

0,3

Температурный диапазон

°C

0...+60

Температурный коэффициент для выходного синала (от н.д./10°С)

%

0,3

Температурный дрейф баланса нуля (от н.с./10°С)

%

0,2

Сопротивление

Ом

350 ± 1%

Рекомендованное питание

В

10 (постоянный ток)

Допустимая перегрузка (от н.д.)

%

120

Кабель

Ø 7 мм, 4 жилы, 3 м

СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКОВ КРУТЯЩЕГО МОМЕНТА TRA

Датчик крутящего момента TRA подключается к тензостанции следующим образом. Датчик имеет вход питания тензомоста и выход разбаланса. А тензостанция, соответственно, на каждом входном разъеме имеет выход питания (управляемый генератор) и дифференциальный вход. Выходом генератора запитывается тензомост, а с помощью дифференциального входа снимается напряжение разбаланса. Такое подключение называется четырехпроводным. Для увеличения точности измерений можно использовать запитку переменным напряжением, или задействовать второй вход тензостанции для коррекции питания. Подробнее о схемах подключения датчиков к тензометрической станции.

Схема подключения датчика крутящего момента TRA-1K


Сделать заказ и запросить дополнительную информацию по TRA Вы можете здесь.
