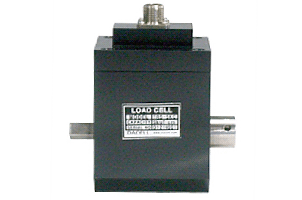

Датчик крутящего момента ТRS

ТRS

ОПИСАНИЕ:
  • работа в 2-х направлениях: откручивание и закручивание;

  • диапазон измерений 2 кгс*см – 3 000 кгс*м;

  • номинальный выходной сигнал 1,3 мВ/В.

Датчик крутящего момента TRS предназначен быстрого и точного измерения крутящего момента болтов и гаечных ключей. Эта модель может работать в двух направлениях, как закручивания, так и откручивания. TRS также может использоваться для калибровки динамометрических ключей.

Датчики крутящего момента TRSнапрямую подключаются к тензометрической станции ZET 017-T8. С тензостанцией поставляется программное обеспечение ZETLAB, позволяющее проводить  фильтрацию и другую обработку сигналов, анализ сигналов, измерение электрических параметров сигналов, а также строить графики зависимостей и осциллограммы как исходных данных, так и обработанных сигналов. Питание датчиков крутящего момента осуществляется от встроенного генератора тензостанции, параметры питания задаются в программе Генератор сигналов.

Параметр Ед. измерения Значение
Технические характеристики

Номинальный диапазон (н.д.)

2 кгс*см - 3000 кгс*м

Номинальный выходной сигнал (н.с.)

1,3 мВ/В

Нелинейность (от н.с.)

%

0,3

Гистерезис (от н.с.)

%

0,3

Повторяемость (от н.с.)

%

0,3

Входное сопротивление

Ом

350 ± 30%

Выходное сопротивление

Ом

350 ± 2%

Сопротивление изоляции

МОм

300

Компенсированный температурный диапазон

°C

- 10...+60

Рабочий температурный диапазон (компенсированный)

°C

- 20...+70

Температурный коэффициент для выходного синала (от н.д./10°С)

%

0,1

Температурный дрейф баланса нуля (от н.с./10°С)

м

0,05

Рекомендованное питание

В

10 (постоянный ток)

Допустимая перегрузка (от н.д.)

%

150

Кабель

Ø 4 мм, 4 жилы в экране, 3 м

СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКОВ КРУТЯЩЕГО МОМЕНТА TRS

Датчик крутящего момента TRS-5КС подключается к тензостанции следующим образом. Датчик имеет вход питания тензомоста и выход разбаланса. А тензостанция, соответственно, на каждом входном разъеме имеет выход питания (управляемый генератор) и дифференциальный вход. Выходом генератора запитывается тензомост, а с помощью дифференциального входа снимается напряжение разбаланса. Такое подключение называется четырехпроводным. Для увеличения точности измерений можно использовать запитку переменным напряжением, или задействовать второй вход тензостанции для коррекции питания. Подробнее о схемах подключения датчиков к тензометрической станции.

Схема подключения датчика крутящего момента TRS
