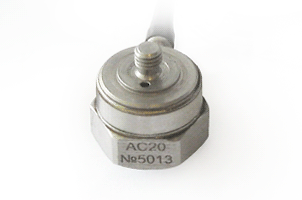

Датчик пульсации силы АС20
-
измеряют переменную составляющую силы, действующую на объект измерения;
-
используются самостоятельно и в сочетании с виброиспытательными системами и акселерометрами при динамических испытаниях машинного оборудования и различных конструкций.
Датчики силы АС20 измеряют
переменную составляющую силы, действующую на
объект измерения.
В отличие от тензометрических датчиков силы,
которые являются статическими, с помощью этих
датчиков можно оценить передаточную
характеристику конструкции.
ОСОБЕННОСТИ
- Сочетание высоких значений осевой чувствительности, собственной частоты и ударной стойкости;
- Стабильность характеристик и надёжность в процессе эксплуатации;
- Широкий рабочий диапазон температур (-60...+200 °С);
- Низкая чувствительность к изменению температуры (<0,05%/°С);
- Прочная конструкция и герметичный корпус, гарантирующие исключительную долговечность;
- Непосредственное подключение к анализаторам спектра ZET 017 через усилитель заряда АС-100
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Чувствительность по заряду (номинальное значение) |
пКл/Н |
2 |
| Относительная поперечная чувствительность |
% |
< 5 |
| Деформационная чувствительность |
Н·м/мкм |
< 0,05 |
| Диапазон силы |
Н |
(-1000 ... +5000) |
| Электрическая емкость |
пФ |
20 ... 35 |
| Резонансная частота |
кГц |
> 20 |
| Масса |
г |
23 |
| Масса без кабеля |
г |
14 |
| Материал корпуса (определяется при заказе) |
нержавеющая сталь/титановый сплав |
|
Датчики АС20 подключаются
непосредственно к анализаторам спектра ZET 017 через усилитель заряда АС-100.
Для крепления датчиков должно быть выполнено резьбовое отверстие М5-7Н глубиной не менее 6 мм, момент затяжки - 1,9 … 2,1 Н·м.
Сделать заказ и запросить дополнительную информацию по АС20 Вы можете здесь.
