АЦП ЦАП ZET 220


Продукция > Функциональная аппаратура > АЦП ЦАП ZET 220

Модули АЦП ЦАП ZET 220

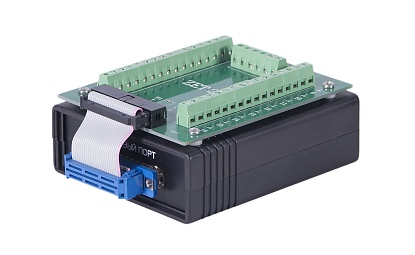

ZET 220

ОПИСАНИЕ:
  • Аналоговый вход (АЦП): 24 бита,

  • 16 синфазных / 8 дифференциальных каналов,

  • суммарная частота преобразования до 8 кГц.

  • Аналоговый выход (ЦАП): 16 бит,

  • 2 синфазных / 1 балансный канал,

  • суммарная частота преобразования 200 кГц.

Программное обеспечение ZETLAB BASE, поставляемое с модулями АЦП-ЦАП ZET 220, позволяет приступить к процессу измерения и управления сразу после подключения модуля к персональному компьютеру. В него уже входят все необходимые программы для проведения испытаний и измерений по нескольким выбранным измерительным каналам, контроль измеряемых величин, вывод текущих измеряемых параметров на монитор ПК..

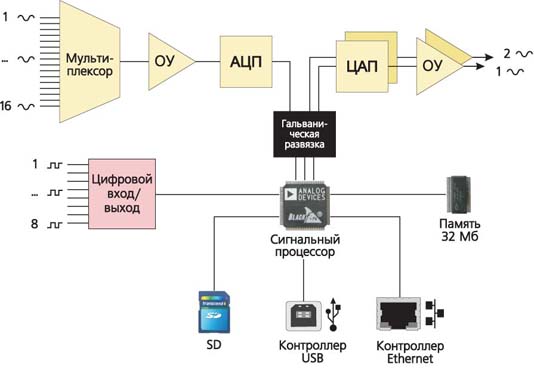

СТРУКТУРНАЯ СХЕМА МОДУЛЯ АЦП-ЦАП ZET 220

16-канальный мультиплексор коммутирует последовательно все выбранные каналы к одному операционному усилителю, через равные промежутки времени. После момента переключения каналов, от сигнального процессора поступает команда на начало преобразования для АЦП, по окончании преобразования АЦП поднимает флаг готовности данных преобразования и происходит прерывание в сигнальном процессоре. Сигнальный процессор сохраняет данные во внутренней памяти для дальнейшей передачи контроллеру USB или записи на флэш-диск. Данные из внутренней памяти сигнального процессора поступают на два независимых цифроаналоговых преобразователя ЦАП. Выходной сигнал ЦАП формируется операционными усилителями.

В модуле реализована гальваническая развязка входных аналоговых сигналов от цифровых цепей. Максимальная допустимая разность потенциалов между цифровой и аналоговой землей составляет 500 В.


ОСОБЕННОСТИ

ZET 220 с 24-разрядными аналогоцифровыми преобразователями предназначен для измерений параметров сигналов с высокой точностью и большим динамическим диапазоном, поступающих с различных первичных преобразователей, например, датчиков с универсальным токовым выходом 4...20 мА.

ОБЛАСТИ ПРИМЕНЕНИЯ АЦП-ЦАП ZET 220
  • Определение параметров сигналов в инерциальных измерительных системах.
  • Проектирование технологических циклов и их автоматизация.
  • Мониторинг различных параметров производственных процессов.
БАЗОВАЯ КОМПЛЕКТАЦИЯ
  • модуль АЦП-ЦАП ZET 220;
  • кабель HighSpeed USB 2.0;
  • клеммная колодка;
  • разъем DB-9 (ответная часть);
  • разъем DB-25 (ответная часть);
  • компакт-диск с драйверами и ПО;
  • руководство оператора, паспорт, инструкция по эксплуатации
  • групповая гальваническая развязка аналоговых входов/выходов относительно корпуса ПК (400 В)
Параметр Ед. измерения Значение


Аналоговый вход (АЦП)

Количество входов

синфазные / дифференциальные

16 / 8

Суммарная частота преобразования
по всем включенным каналам

кГц

до 8

Количество разрядов АЦП

24

Максимальное входное напряжение

В

±10

Входное сопротивление

кОм

100

Динамический диапазон

дБ

120

Максимальная неравномерность АЧХ
в частотном диапазоне 10 Гц...2 кГц

дБ

1

Защита входов при включенном питании

В

±30

Защита входов при выключенном питании

В

±30

Межканальное проникновение

дБ

-90

Входная емкость

пФ

20



Аналоговый выход (ЦАП)

Количество выходов

синфазные / дифференциальные

2 / 1

Суммарная частота преобразования
по всем включенным каналам

кГц

до 200

Максимальное выходное напряжение

В

±10

Количество разрядов ЦАП

16



Цифровой вход/выход

Количество бит на вход/выход

бит

8

FIFO-буфер

кслов

16

Тип логики

TTL



Дополнительные характеристики

Габаритные размеры

мм

90 х 110 х 35

Вес

кг

0,3

Тип разъема аналогового входа/выхода
(ответная часть входит в комплект)

DSUB DB-25

Тип разъема цифрового входа/выхода
(ответная часть входит в комплект)

DSUB DB-9

Модуль АЦП ЦАП ZET 220 подключается к персональному компьютеру по шине USB 2.0, Ethernet 10/100, Wi-Fi. Также модуль АЦП-ЦАП ZET 220 может работать в автономном режиме.

ПОДКЛЮЧЕНИЕ ПО USB

Подключение модулей АЦП/ЦАП по USB

При подключении модуля АЦП ЦАП ZET 220 по шине USB питание модуля осуществляется по шине USB.

ПОДКЛЮЧЕНИЕ ПО ETHERNET (ОПЦИЯ)

Подключение модулей АЦП/ЦАП к ПК по интерфейсу Ethernet

При подключении модуля АЦП ЦАП ZET 220 по шине Ethernet 10/100 питание может осуществляться по шине Ethernet 10/100, от преобразователя 220→5 В или блока аккумуляторов.

Питание модулей АЦП/ЦАП по линиям Ethernet

ПОДКЛЮЧЕНИЕ ПО WI-FI (ОПЦИЯ)

Подключение модулей АЦП/ЦАП к ПК по Wi-Fi

При подключении модуля АЦП ЦАП ZET 220 по шине Wi-Fi питание может осуществляться от преобразователя 220→5 В или блока аккумуляторов.

РАБОТА В АВТОНОМНОМ РЕЖИМЕ (ОПЦИЯ)

Съёмная sd-карта, модули АЦП-ЦАП

При работе модулей ZET 220 в режиме автономного регистратора существуют следующие возможности:

  • однократная запись сигнала — в автономном режиме по заданному сценарию устройство записывает на встроенный накопитель оцифрованные временные реализации сигналов. Эти оцифрованные данные могут быть перенесены в персональный компьютер для последующей обработки средствами ZETLAB.
  • отслеживание уровня сигнала — при превышении порога на аналоговом входе, подается сигнал на выход устройства;
  • генерация сигнала на выходе — если установлен внешний запуск регистратора, то сигнал будет генерироваться с момента подачи питания на регистратор и до момента окончания записи поступившего на вход сигнала, в противном случае — пока не прекратится запитка устройства.

Сценарий работы задаётся при подключении модуля ZET 220 к компьютеру. После проведения записи, модуль ZET 220 подключается к ПК и с помощью программы «Автономный регистратор» с флэш-накопителя данные переписываются на накопитель ПК. Затем с помощью программ воспроизведения сигналов и других программ ZETLAB проводится анализ сигналов.

При работе в режиме автономного регистратора питание модуля АЦП ЦАП ZET 220 может осуществляться от преобразователя 220→5 В или блока аккумуляторов.

МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ К ПЕРСОНАЛЬНОМУ КОМПЬЮТЕРУ:
  • Процессор типа: Intel Pentium 4, D; Celeron D; Core 2 Duo.
  • Оперативная память не менее: 1 Гб.
  • Операционная система не ниже: Microsoft Windows XP ServicePack 3.
  • Тип системы: 32 или 64-разрядная.
  • Шина USB: HighSpeed USB 2.0.
