АЦП ЦАП ZET 230


Продукция > Функциональная аппаратура > АЦП ЦАП ZET 230

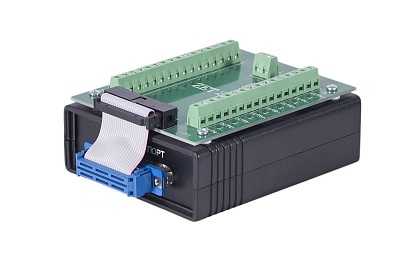

Модули АЦП ЦАП ZET 230

ZET 230

ОПИСАНИЕ:
  • Аналоговый вход (АЦП): 24 бита

  • 4 синфазных / 4 дифференциальных канала.

  • частота преобразования до 100 кГц.

  • Аналоговый выход (ЦАП): 24 бита

  • 4 балансных канала

  • частота преобразования до 100 кГц.

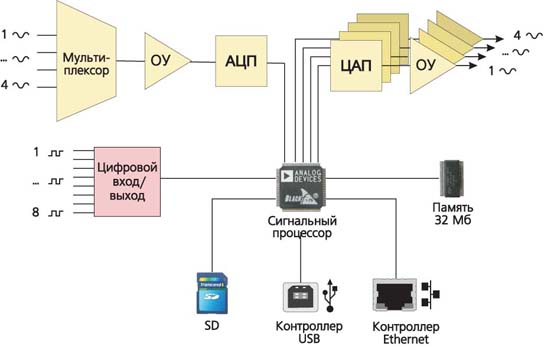

СТРУКТУРНАЯ СХЕМА МОДУЛЯ АЦП-ЦАП ZET 230


4-канальный мультиплексор коммутирует последовательно все выбранные каналы к одному операционному усилителю, через равные промежутки времени. После момента переключения каналов, от сигнального процессора поступает команда на начало преобразования для АЦП, по окончании преобразования АЦП поднимает флаг готовности данных преобразования и происходит прерывание в сигнальном процессоре. Сигнальный процессор сохраняет данные во внутренней памяти для дальнейшей передачи контроллеру USB или записи на флэш-диск. Данные из внутренней памяти сигнального процессора поступают на 4 независимых цифроаналоговых преобразователя ЦАП. Выходной сигнал ЦАП формируется операционными усилителями.


ОСОБЕННОСТИ

ZET 230 предназначен для измерений параметров сигналов с высокой точностью, большим динамическим диапазоном и большим частотным диапазоном. В модуле установлены антиэлайзинговые фильтры на частоту 25 кГц. Модуль ZET 230 не предназначен для оцифровки сигналов постоянного уровня.

ОБЛАСТИ ПРИМЕНЕНИЯ
  • Измерение параметров быстропротекающих процессов.
  • Исследование состояния методом акустической эмиссии.
  • Синхронная генерация сигналов различной формы.
БАЗОВАЯ КОМПЛЕКТАЦИЯ

В базовую комплектацию модуля АЦП-ЦАП входит:

  • Модуль АЦП-ЦАП ZET 230.
  • Кабель HighSpeed USB 2.0.
  • Клеммная колодка.
  • Разъем DB-9 (ответная часть).
  • Разъем DB-25 (ответная часть).
  • Компакт-диск с драйверами и ПО ZETLAB.
  • Руководство оператора, паспорт, инструкция по эксплуатации.
  • Групповая гальваническая развязка аналоговых входов/выходов относительно корпуса ПК (400 В).
Параметр Ед. измерения Значение


Аналоговый вход (АЦП)

Количество входов

синфазные / дифференциальные

4 / 4

Частота преобразования по каждому каналу

кГц

до 100

Количество разрядов АЦП

24

Максимальное входное напряжение

В

±10

Входное сопротивление

кОм

100

Динамический диапазон

дБ

100

Частотный диапазон

Гц

2...20 000

Максимальная неравномерность АЧХ
в частотном диапазоне 10 Гц...20 кГц

дБ

1

Защита входов при включенном питании

В

±30

Защита входов при выключенном питании

В

±30

Межканальное проникновение

дБ

-90

Входная емкость

пФ

20



Аналоговый выход (ЦАП)

Количество выходов

синфазные / дифференциальные

4 / 4

Частота преобразования по каждому каналу

кГц

до 100

Максимальное выходное напряжение

В

±10

Количество разрядов ЦАП

24



Цифровой вход/выход

Количество цифровых входов/выходов

8

FIFO-буфер

кслов

16

Тип логики

TTL



Дополнительные характеристики

Габаритные размеры

мм

90 х 110 х 35

Вес

кг

0,3

Тип разъема аналогового входа/выхода
(ответная часть входит в комплект)

DSUB DB-25

Тип разъема цифрового входа/выхода
(ответная часть входит в комплект)

DSUB DB-9

Скорость при записи данных в реальном времени на ПК (через Ethernet) (для 1 канала)

кол-во измерений/с

100



Автономный регистратор (опция)

Flash-накопитель

съёмный

Объём

Гб

2

Суммарная частота дискретизации по всем каналам

кГц

100

Скорость при записи данных в реальном времени на FLASH-карту (для 1 канала)

кол-во измерений/с

100

Модуль АЦП/ЦАП ZET 230 подключается к персональному компьютеру по интерфейсу USB 2.0, Ethernet 10/100, Wi-Fi. Также модуль АЦП-ЦАП ZET 220 может работать в автономном режиме.

К одному компьютеру может подключаться несколько различных модулей АЦП/ЦАП с различными интерфейсами. В этом случае в программном обеспечении ZETLAB появляются дополнительные измерительные каналы.

ПОДКЛЮЧЕНИЕ ПО USB

Подключение модулей АЦП/ЦАП по USB

При подключении модуля АЦП ЦАП ZET 230 по шине USB питание модуля осуществляется по шине USB.

ПОДКЛЮЧЕНИЕ ПО ETHERNET (ОПЦИЯ)

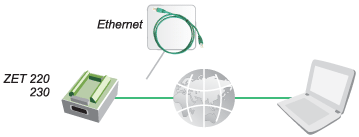

Подключение модулей АЦП/ЦАП к ПК по интерфейсу Ethernet

При подключении модуля АЦП ЦАП ZET 230 по шине Ethernet 10/100 питание может осуществляться по шине Ethernet 10/100, от преобразователя 220→5 В или блока аккумуляторов.

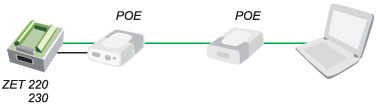

Питание модулей АЦП/ЦАП по линиям Ethernet

ПОДКЛЮЧЕНИЕ ПО WI-FI (ОПЦИЯ)

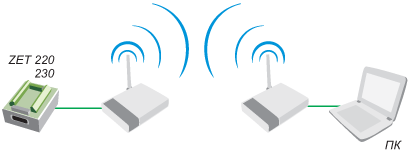

Подключение модулей АЦП/ЦАП к ПК по Wi-Fi

При подключении модуля АЦП ЦАП ZET 230 по шине Wi-Fi питание может осуществляться от преобразователя 220→5 В или блока аккумуляторов.

РАБОТА В АВТОНОМНОМ РЕЖИМЕ (ОПЦИЯ)

Съёмная sd-карта, модули АЦП-ЦАП

При работе модулей ZET 230 в режиме автономного регистратора существуют следующие возможности:

  • однократная запись сигнала — в автономном режиме по заданному сценарию устройство записывает на встроенный накопитель оцифрованные временные реализации сигналов. Эти оцифрованные данные могут быть перенесены в персональный компьютер для последующей обработки средствами ZETLAB.
  • отслеживание уровня сигнала — при превышении порога на аналоговом входе, подается сигнал на выход устройства;
  • генерация сигнала на выходе — если установлен внешний запуск регистратора, то сигнал будет генерироваться с момента подачи питания на регистратор и до момента окончания записи поступившего на вход сигнала, в противном случае — пока не прекратится запитка устройства.

Сценарий работы задаётся при подключении модуля ZET 230 к компьютеру. После проведения записи, модуль ZET 230 подключается к ПК и с помощью программы «Автономный регистратор» с флэш-накопителя данные переписываются на накопитель ПК. Затем с помощью программ воспроизведения сигналов и других программ ZETLAB проводится анализ сигналов.

При работе в режиме автономного регистратора питание модуля АЦП ЦАП ZET 230 может осуществляться от преобразователя 220→5 В или блока аккумуляторов.

МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ К ПЕРСОНАЛЬНОМУ КОМПЬЮТЕРУ:
  • Процессор типа: Intel Pentium 4, D; Celeron D; Core 2 Duo.
  • Оперативная память не менее: 1 Гб.
  • Операционная система не ниже: Microsoft Windows XP ServicePack 3.
  • Тип системы: 32 или 64-разрядная.
  • Шина USB: HighSpeed USB 2.0.
