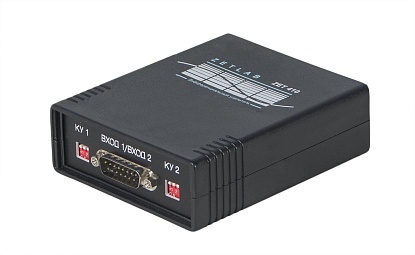

Усилитель сигналов ZET 410

ZET 410

ОПИСАНИЕ:
  • Предварительный усилитель сигналов без гальванической развязки

  • Вход: 2 дифференциальных канала

  • Выход: 2 несимметричных канала

  • Подключаемые датчики: мостовые, тензодатчики, термопреобразователи сопротивления, термопары, пьезорезистивные датчики, потенциометрические датчики и др.

Предусилитель используется в качестве усилителя сигналов в системах обработки и управления различными устройствами и исполнительными механизмами. Применяется в промышленности, лабораторных и мобильных исследованиях.

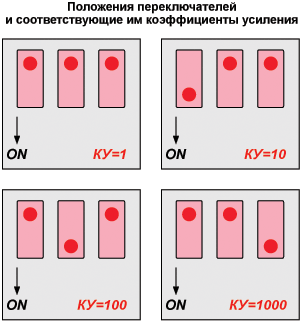

К усилителю можно подключать как пассивные (резистивные) датчики, так и датчики на интегральных микросхемах (миниатюрные акселерометры, датчики магнитного и электрического полей и т.д.). Коэффициенты усиления — фиксированные (1, 10, 100 или 1000) — выбираются при помощи микропереключателей, расположенных на лицевой панели усилителя.

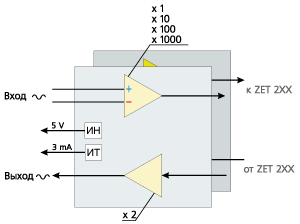

СТРУКТУРНАЯ СХЕМА УСИЛИТЕЛЯ ZET 410


Входной сигнал от первичного датчика (пассивного или активного) подается на дифференциальный усилитель с переключаемым коэффициентом усиления (КУ = 1; 10; 100; 1000). С выхода усилителя выходной сигнал поступает на вход модулей АЦП/ЦАП, например ZET 210. С выходных каналов модуля АЦП/ЦАП (ZET 210) сигнал поступает на выход усилителя ZET 410.

Гальванически развязанные источники напряжения (ИН) и тока (ИТ) используются для питания активных и пассивных первичных преобразователей соответственно. К пассивным датчикам относятся резистивные преобразователи, например, датчики температуры на основе термосопротивлений или тензодатчики на основе тензорезисторов. К активным датчикам можно отнести различные преобразователи на интегральных микросхемах, например датчики ускорения (акселерометры) типа ADXL фирмы Analog Devices, датчики магнитного поля фирмы Honeywell или датчики давления и температуры фирмы Freescale.


ОСОБЕННОСТИ

Уникальность усилителя ZET 410 заключается в том, что к нему можно подключать практически все известные типы первичных преобразователей физических величин в электрические. Питание усилителя осуществляется от шины USB персонального компьютера или от внешнего источника питания +5 В, что делает его поистине универсальным средством при построении компьютерных систем измерений с использованием модулей АЦП и ЦАП.

БАЗОВАЯ КОМПЛЕКТАЦИЯ

В базовую комплектацию усилителя ZET 410 входит:

  • усилитель,
  • кабель USB 2.0,
  • клеммная колодка на разъем DB-15 (сторона подключения датчиков),
  • клеммная колодка на разъем DB-9 (сторона подключения к модулю АЦП/ЦАП).
Параметр Ед. измерения Значение


Измерительный тракт

Количество каналов

2

Тип аналогового входа

дифференциальный

Полоса пропускания, -3 дБ

кГц

0...20

Диапазон входного напряжения при КУ=1

В

±10

Номинальное входное сопротивление

МОм

1

Уровень собственных шумов на КУ 1000, СКЗ

мкВ

<2

Коэффициенты усиления

1, 10, 100, 1000

Защита дифференциального входа

В

±40

Гальваническая развязка каналов

нет

Межканальное проникновение

дБ

< -72

Нагрузочная способность выхода

мА

< 10



Тракт питания датчиков

Количество каналов

2

Ток питания пассивных датчиков

мА (12 В)

3,0 ± 0,6

Напряжение питания активных датчиков

В (< 10 мА)

5

Защита источника напряжения от КЗ

есть

Тип аналогового выхода

нессимметричный
(с общей "землей")

Полоса пропускания, -3 дБ

кГц

0…20

Диапазон входного напряжения

В

±5

Номинальное входное сопротивление

кОм

100

Коэффициент усиления

2

Диапазон выходного напряжения

В

±10

Нагрузочная способность выходов

мА

<10

Уровень собственных шумов,

мВ

<5



Дополнительные характеристики

Подключаемые датчики

мостовые, тензодатчики, термопреобразователи сопротивления, термопары, пьезорезистивные датчики, потенциометрические датчики

Габаритные размеры

мм

90 х 110 х 35

Вес

г

150

Напряжение питания (±10%)

В

±5

СХЕМЫ ПОДКЛЮЧЕНИЯ ПАССИВНЫХ ДАТЧИКОВ

Мостовая схема подключения

Мостовая схема подключения


R1, R2 – постоянные с малым ТКС; R3 – термокомпенсационный;
R4 – измерительный; R1=R2=R3=R4

Делитель напряжения (полумостовая схема)

Делитель напряжения (полумостовая схема)


R1 – постоянный с малым ТКС или термокомпенсационный;
R2 – измерительный; R1=R2

Схема подключения с одним измерительным резистором R1 (четвертьмостовая схема)

Схема подключения с одним измерительным резистором R1 (четвертьмостовая схема)

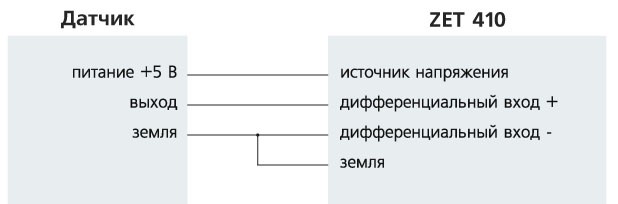

СХЕМЫ ПОДКЛЮЧЕНИЯ АКТИВНЫХ ДАТЧИКОВ

Схема подключения активных датчиков


Сделать заказ и запросить дополнительную информацию по ZET 410 Вы можете здесь.
